Fonctions et utilisation
FR
Réglages du commutateur rotatif
Le commutateur rotatif ( Fig. 3 Pos. 1) können folgende
permet de procéder aux réglages suivants:
· la durée de déverrouillage et
· la signification des signaux d’état émis via les deux
sorties (Fig. 6) :
· la sortie 4 réagit sur la position du verrou et
· la sortie 5 réagit sur la position de la porte.
L’utilisation de la platine d’extension permet de convertir
les sorties sous tension en sorties sans potentiel. L’affecta-
tion des connecteurs des sorties 4 / 5 est représentée sans
platine d’extension dans le Tab. 1. La conversion en sorties
sans potentiel est décrite dans le chapitre «Affectation
des connecteurs de la platine d‘extension», page 54.
En mode rupture, la sortie 4 est définie sur low.
La sortie 5 est quant à elle définie sur high afin qu‘un signal
d‘alarme ou de sabotage puisse être émis en cas de chute
de tension, pour autant que la position correspondante ait été définie au niveau du commutateur rotatif.
Position
du commu-
tateur
Durée de
déver-
rouillage
Sortie 4
(signal d'état 4)
Sortie 5
(signal d'état 5)
0 (réglage
d’usine)
0,5 s
Verrouillé low
Déverrouillé high
Porte fermée low
Porte ouverte high
1 2,0 s
2 4,0 s
3 0,5 s
Verrouillé et porte fermée low
Verrouillé et porte ouverte high
Déverrouillé et porte fermée high
Déverrouillé et porte ouverte high
Pas de message high
Alarme ou sabotage low
4 2,0 s
5 4,0 s
6 0,5 s
Pas de message high
Déverrouillage à l'aide du cylindre low
7 2,0 s
8 0,5 s
Pas de message high
Alarme, sabotage ou
déverrouillage à l'aide du cylindre low
9 2,0 s
A non défini
B non défini
C non défini
D non défini
E 0,5 s
Verrouillé et porte fermée low
Verrouillé et porte ouverte high
Déverrouillé et porte fermée high
Déverrouillé et porte ouverte high
Uniquement sur la version OEM U4:
Pas de message high
Alarme ou sabotage low
F – Ne peut pas être réglé.
1

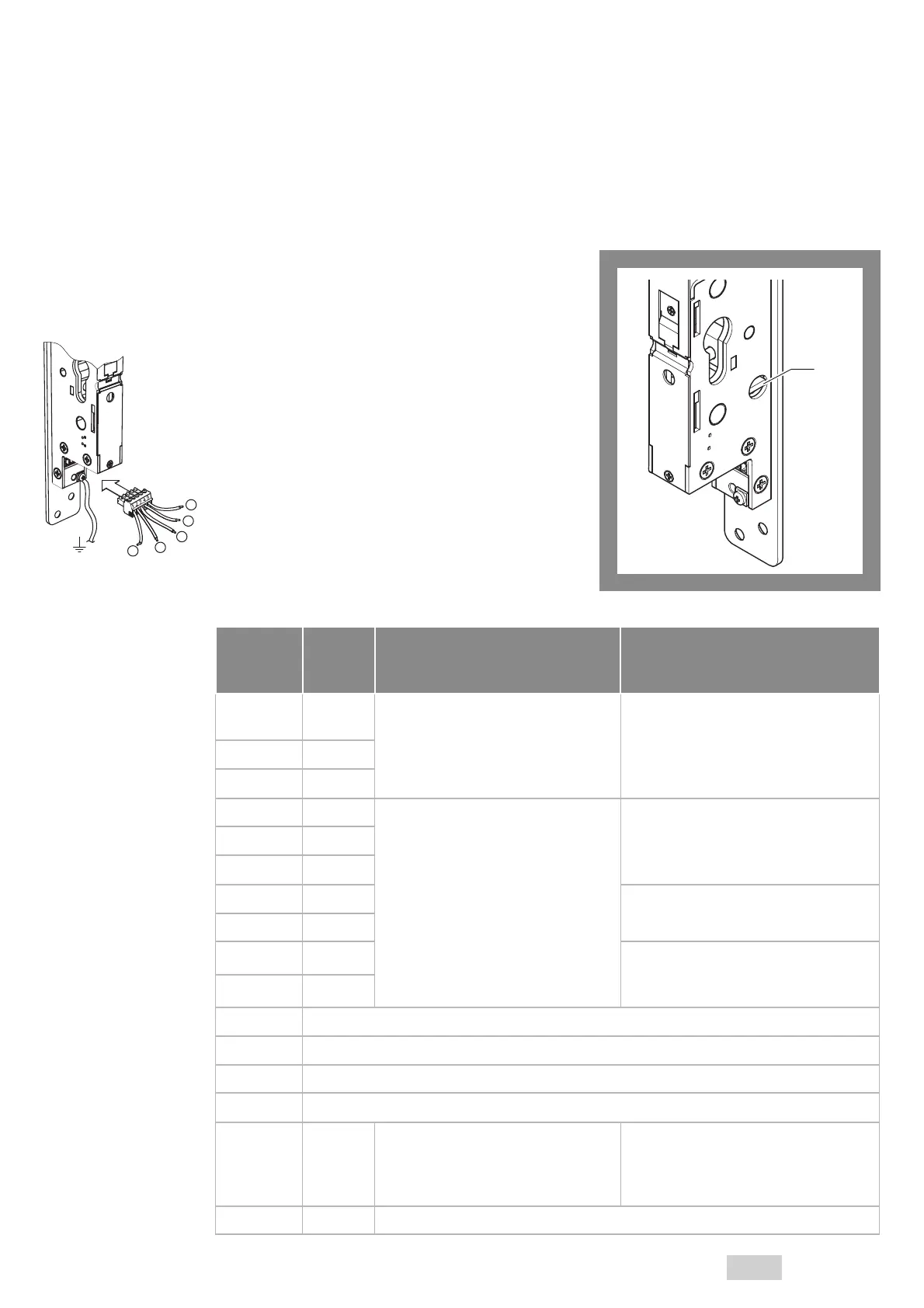

Fig. 3 :
Commutateur rotatif
4
5
3
2
1
Tab. 1 :
Signification des
positions du
commutateur
