Funktionen und Bedienung
DE
Einstellungen am Drehschalter
Über den Drehschalter (Abb. 3 Pos. 1) können folgende
Einstellungen vorgenommen werden:
· die Entriegelungsdauer und
· die Bedeutung der Statussignale über die beiden Aus-
gänge (Abb. 6):
· Ausgang 4 reagiert auf die Riegelposition und
· Ausgang 5 reagiert auf die Türposition.
Bei Nutzung der Adapterplatine werden die potentialbe-
hafteten Ausgänge in potentialfreie Ausgänge umgesetzt.
In Tabelle 1 ist die Anschlussbelegung Ausgang 4 / 5 ohne
Adapterplatine dargestellt. In Kapitel „Anschlussbelegung
der Adapterplatine“, Seite 14 ist die Umsetzung auf
potentialfreie Ausgänge beschrieben.
Ausgang 4 ist im Ruhezustand auf low gesetzt.
Ausgang 5 ist im Ruhezustand auf high gesetzt, so dass
bei Spannungsabfall eine Alarm oder Sabotagemeldung
erfolgen kann, falls eine entsprechende Drehschalterposi-
tion eingestellt wurde.
Schalter-
position
Entriege-
lungsdauer
Ausgang 4
(Statussignal 4)
Ausgang 5
(Statussignal 5)
0 (werksein-
stellung)
0,5 s
Verriegelt low
Entriegelt high
Tür zu low
Tür auf high1 2,0 s
2 4,0 s
3 0,5 s
Verriegelt und Tür zu low
Verriegelt und Tür auf high
Entriegelt und Tür zu high
Entriegelt und Tür auf high
Keine Meldung high
Alarm oder Sabotage low
4 2,0 s
5 4,0 s
6 0,5 s
Keine Meldung high
über Zylinder entriegeln low
7 2,0 s
8 0,5 s
Keine Meldung high
Alarm, Sabotage oder
über Zylinder entriegeln low
9 2,0 s
A nicht definiert
B nicht definiert
C nicht definiert
D nicht definiert
E 0,5 s
Verriegelt und Tür zu low
Verriegelt und Tür auf high
Entriegelt und Tür zu high
Entriegelt und Tür auf high
Nur bei OEM Version U4:
Keine Meldung high
Alarm oder Sabotage low
F – Darf nicht eingestellt werden.
1

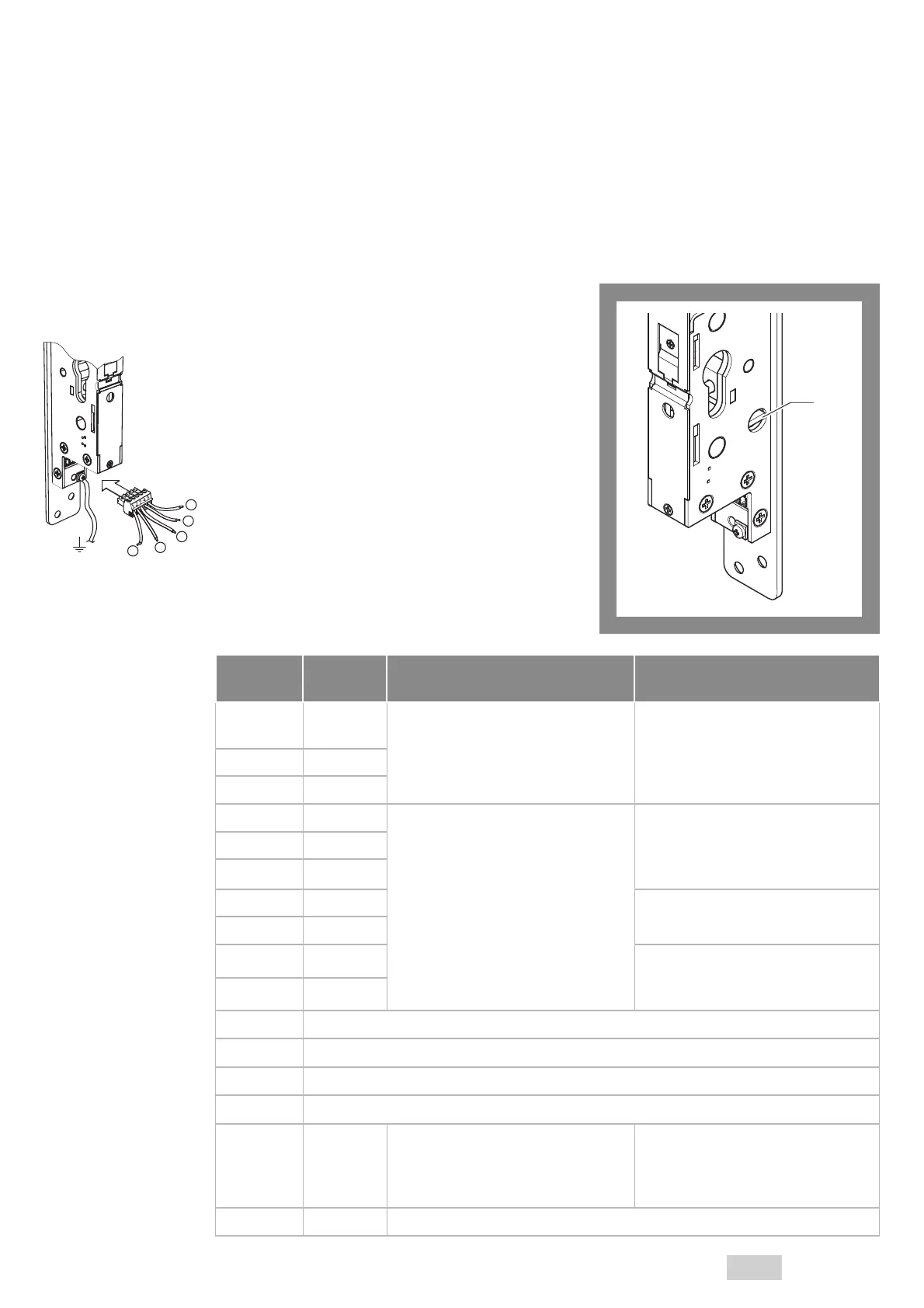

Abb. 3 :
Drehschalter
4
5
3
2
1
Tabelle 1 :
Bedeutung der
Drehschalterpositionen
