76
IT
Dati tecnici
Dati tecnici
Caratteristica Spiegazione/Dimensioni
Entrata 30 mm, 35 mm, 40 mm o 60 mm
Entrata (variante con nottolino) 35 mm o 60 mm
Nottolino serratura (variante con nottolino) 9 mm
Distanza (variante con nottolino) 72 mm
Fuoriuscita del chiavistello 20 mm
Carico statico del chiavistello secondo DIN 18251 20.000 N
Max carico del chiavistello 50.000 N
Battuta d’infisso 4 mm (da 3,5 mm a 5,5 mm)
Temperatura d'esercizio –20°C – +60°C
Tipo di protezione IP30
Scheda con laccatura protettiva;
per motivi di compatibilità il connettore e la sede
connettore non sono protetti.
Applicazione
Il Technilock
®
L4 è indicato per utilizzo esterno protetto (IP30).
Cilindro di chiusura e posizione di estrazione della chiave
La lunghezza del cilindro di chiusura da utilizzare si
basa sullo spessore del pannello porta e su quello
delle placche (bandelle), lati interno e esterno.
La posizione di estrazione della chiave (Fig. 8) della
leva di chiusura non deve superare i 30° in basso a
sinistra o a destra!

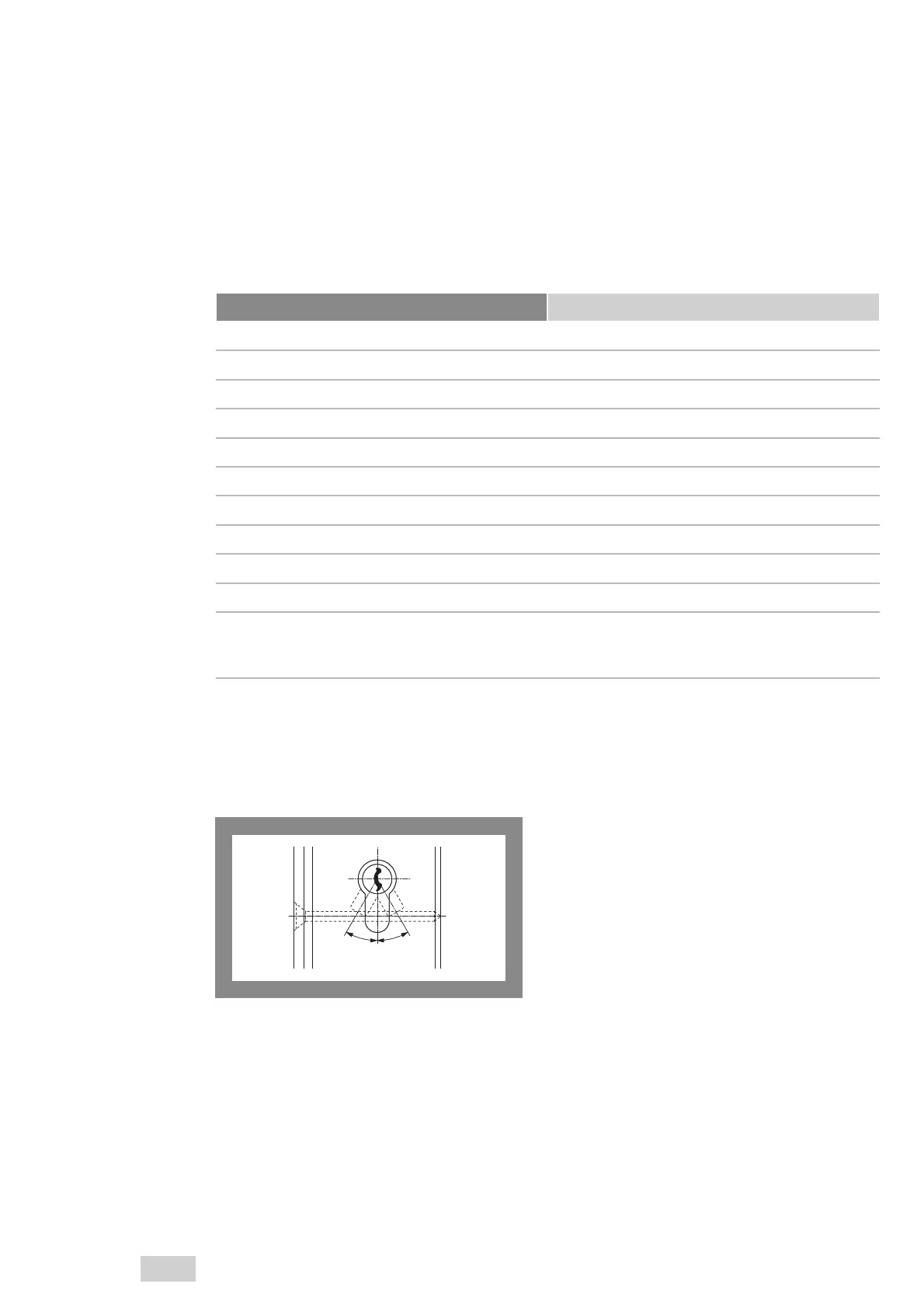

Fig. 8 :
Posizione di estrazione
della chiave
max.
30°
max.
30°
max.
30°
max.
30°
Dati tecnici
