6
DE
Hinweise
Bestimmungsgemäßer Gebrauch
Der Technilock
®
L4 dient zum Herstellen einer Türverriegelung in Hochsicherheitsbereichen. Das Gerät ist
für den Einbau entsprechend Montageanleitung in die Türzarge und in das Türblatt geeignet. Jede darüber
hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
Begriffserklärung
– Ruhestrom Die Produktvariante „Ruhestrom“ verriegelt, wenn ein elektrischer Strom fließt (Abb. 1, Seite 4).
– Arbeitsstrom Die Produktvariante „Arbeitsstrom“ verriegelt, wenn kein elektrischer Strom fließt (Abb. 1, Seite 4).
1 Schließblech Das Schließblech ist das im Türzargen eingebaute Gegenstück zum Schloss.
2 Stulp Der Stulp wird mit der Tür verschraubt und dient zur Befestigung des Technilock
®
L4 in der
Schlosstasche.
3 Steuerfalle Die Steuerfalle läuft beim Schließen der Tür auf das Schließblech auf und wird dabei eingedrückt.
4 Schlossnuss /
Drückerstift
Der Drückerstift ist ein Vierkant-Stift, der durch die Schlossnuss geführt ist und im Türdrücker endet.
A Falzluft Die Falzluft ist der Abstand zwischen Stulp und Schließblech.
B Hinterdornmaß Das Hinterdornmaß ist der Abstand der Schlüssellochmitte zur Hinterkante.
C Dornmaß Das Dornmaß ist der Abstand der Schlüssellochmitte zur Vorderkante.
– Profilzylinder Der Profilzylinder (Schließzylinder) wird in die Öffnung des Türriegelkastens eingebaut und
verschraubt.
– Zylinderentriegelung Eine Zylinderentriegelung liegt dann vor, wenn der Technilock
®
L4 über den Schließzylinder entriegelt
wird.
– Schlosstasche Die Schlosstasche ist die Ausfräsung in der Tür oder im Türzargen zur Aufnahme des Technilock
®
L4.

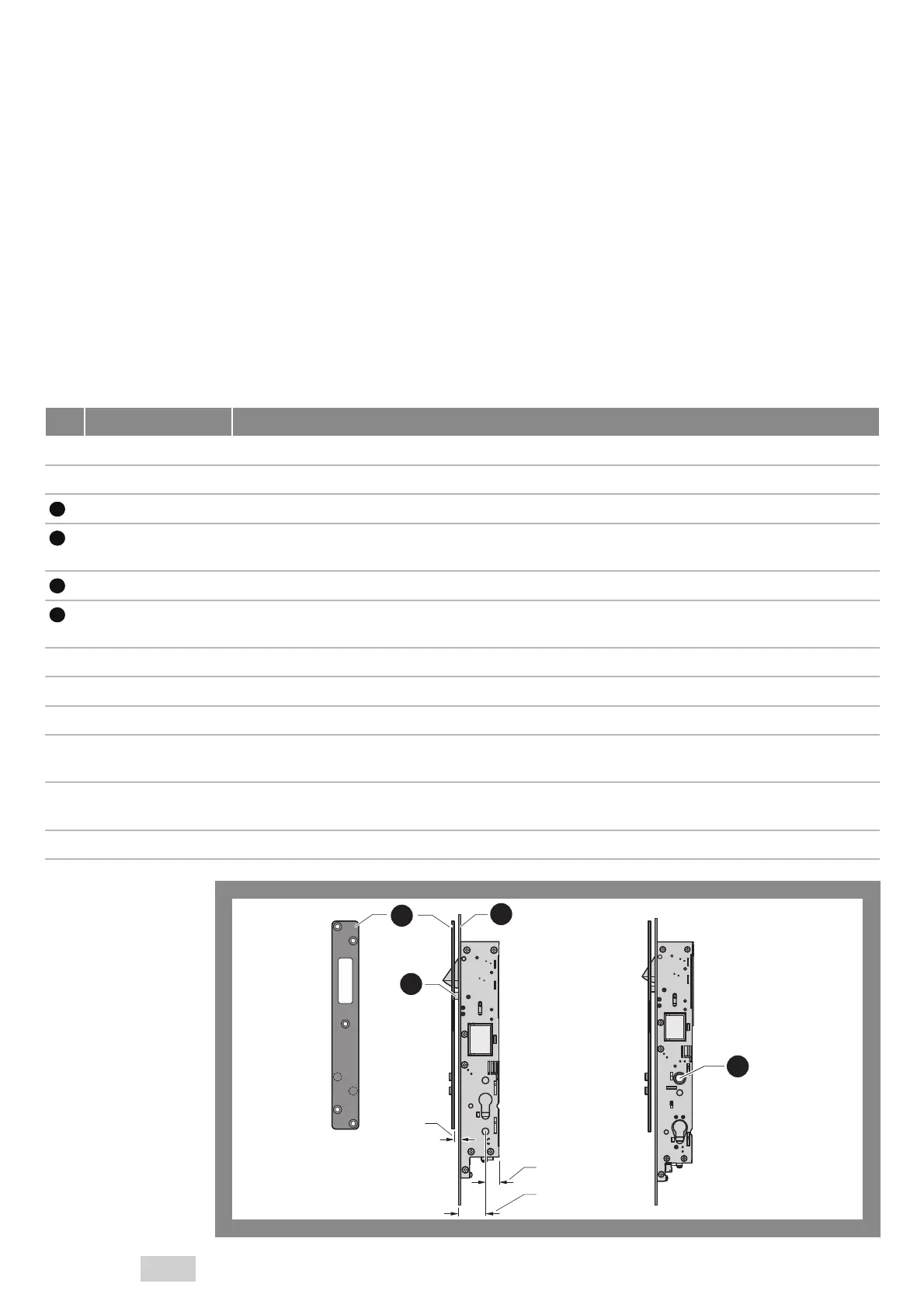

Abb. 2
Begriffserklärung
4
2
1
3
A
B
C
Variante mit Schlossnuss
