14
DE
Montage und Installation
Elektrischer Anschluss
Anschlussbelegung
54321
24V DC
Netzteil
230V AC
50Hz
4
5
3
2
1
Verbraucher
max. 25 mA
Verbraucher
max. 25 mA
+
Die Technilock
®
-L4-Platine mit Anschlussklemmen ist kompatibel zur Serie Technilock
®
L3.
1: GND / Masse Hinweis: Massepotential: Kontakt 1 und 3 müssen gleich sein.
2: 24 V DC
3: Ansteuerung Hinweis: Massepotential: Kontakt 1 und 3 müssen gleich sein.
4: Riegelkontakt (potentialbehaftet, elektrische Belastbarkeit: max. 25 mA)
5: Türzustand (potentialbehaftet, elektrische Belastbarkeit: max. 25 mA)
Anschlussbelegung der Adapterplatine
Die zusätzlich lieferbare Adapterplatine mit potentialfreien Kontakten für die Serie Technilock
®
L4 ohne
Schlossnuss.
Elektrische Belastbarkeit der Kontakte 30 V / 0,5 A
Steckleiste S1
1: GND / Masse
2: 24 V DC
3: Ansteuerung
4: frei
5: frei
Steckleiste S2
1: Riegelsignal (IN) (Common)
2: Riegel verriegelt (OUT) (NO)
3: Riegel entriegelt (OUT) (NC)
4: Türsignal (IN) (Common)
5: Tür geschlossen (OUT) (NO)
6: Tür geöffnet (OUT) (NC)
Der Anschlussplan zeigt die Belegung
der Ausgangssignale in der Standard-
konfiguration. Über den Drehschalter
(„Einstellungen am Drehschalter“,
Seite 9) sind auch andere Überwa-
chungssignale einstellbar.

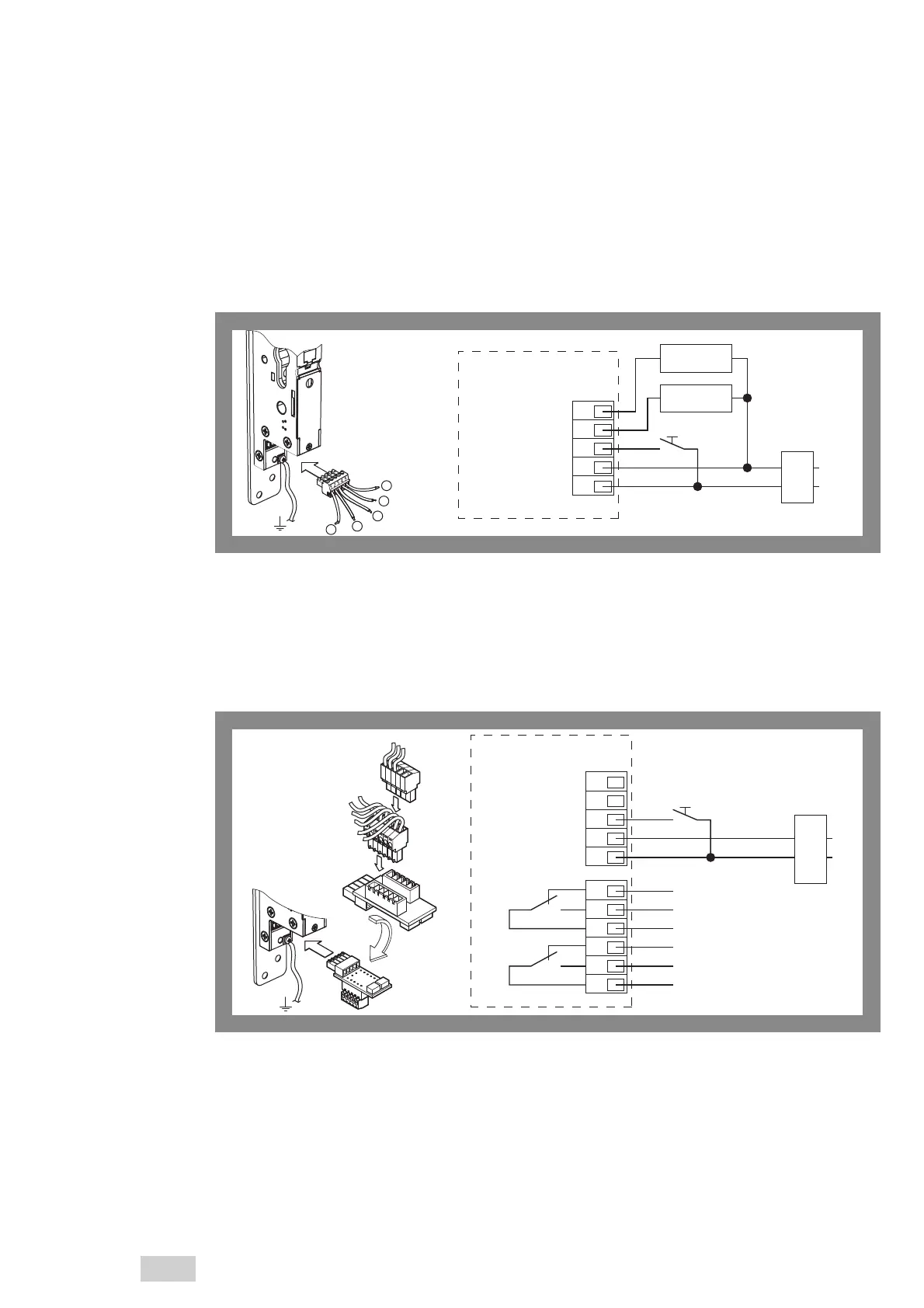

Abb. 6 :
Elektrischer Anschluss
ohne Zusatzplatine
Elektronikplatine
kompatibel zu
Technilock
®
L3
5432154321
24V DC
Netzteil
230V AC
50Hz
1
3
2
1
3
2
4
5
6
6
+
Nur bei Technilock
®
L4
ohne Schlossnuss
Abb. 7 :
Elektrischer Anschluss
mit Zusatzplatine
Adapterplatine des
Technilock
®
L4
