66
IT
Note
Uso conforme alle disposizioni
Il Technilock
®
L4 è utilizzato per bloccare porte situate nelle aree di massima sicurezza. Il dispositivo è
indicato per essere installato nel telaio porta e nel pannello porta, come da apposite istruzioni di montag-
gio. Ogni utilizzo non conforme alle disposizioni di cui sopra è da considerarsi inappropriato.
Terminologia
– Corrente di riposo La variante ”a corrente di riposo” esegue il bloccaggio automaticamente in presenza di corrente elettri-
ca (Fig. 1, pagina 64).
– Corrente di lavoro La variante ”a corrente di lavoro” esegue il bloccaggio automaticamente in assenza di corrente
elettrica (Fig. 1, pagina 64).
1 Frontale Il frontale è la ferramenta montata nel telaio della porta come controelemento della serratura.
2 Testiera La testiera viene avvitata alla porta e serve per fissare il Technilock
®
L4 nell'apposito incasso.
3 Saliscendi Alla chiusura della porta, il saliscendi scorre sul frontale, in quanto viene spinto.
4 Nottolino di serratu-
ra/perno maniglia
Il perno maniglia è un perno quadro che passa per il nottolino di serratura fino a entrare nella maniglia
della porta.
A Aria L'aria è la distanza compresa tra la testiera e il frontale.
B Entrata posteriore L'entrata posteriore è la distanza compresa tra il centro del buco della serratura e il bordo posteriore.
C Entrata L'entrata è la distanza compresa tra il centro del buco della serratura e il bordo anteriore.
– Cilindro profilato Il cilindro profilato (cilindro di chiusura) è montato nell'apertura della cassetta chiavistello e fissato
con apposite viti.
– Bloccaggio del
cilindro
Lo sbloccaggio del cilindro si ha quando il Technilock
®
L4 viene sbloccato tramite il cilindro di chiusura.
– Incasso per serratura L'incasso per serratura è l'incavo ricavato mediante fresatura nella porta o nel telaio porta, destinato al
Technilock
®
L4.

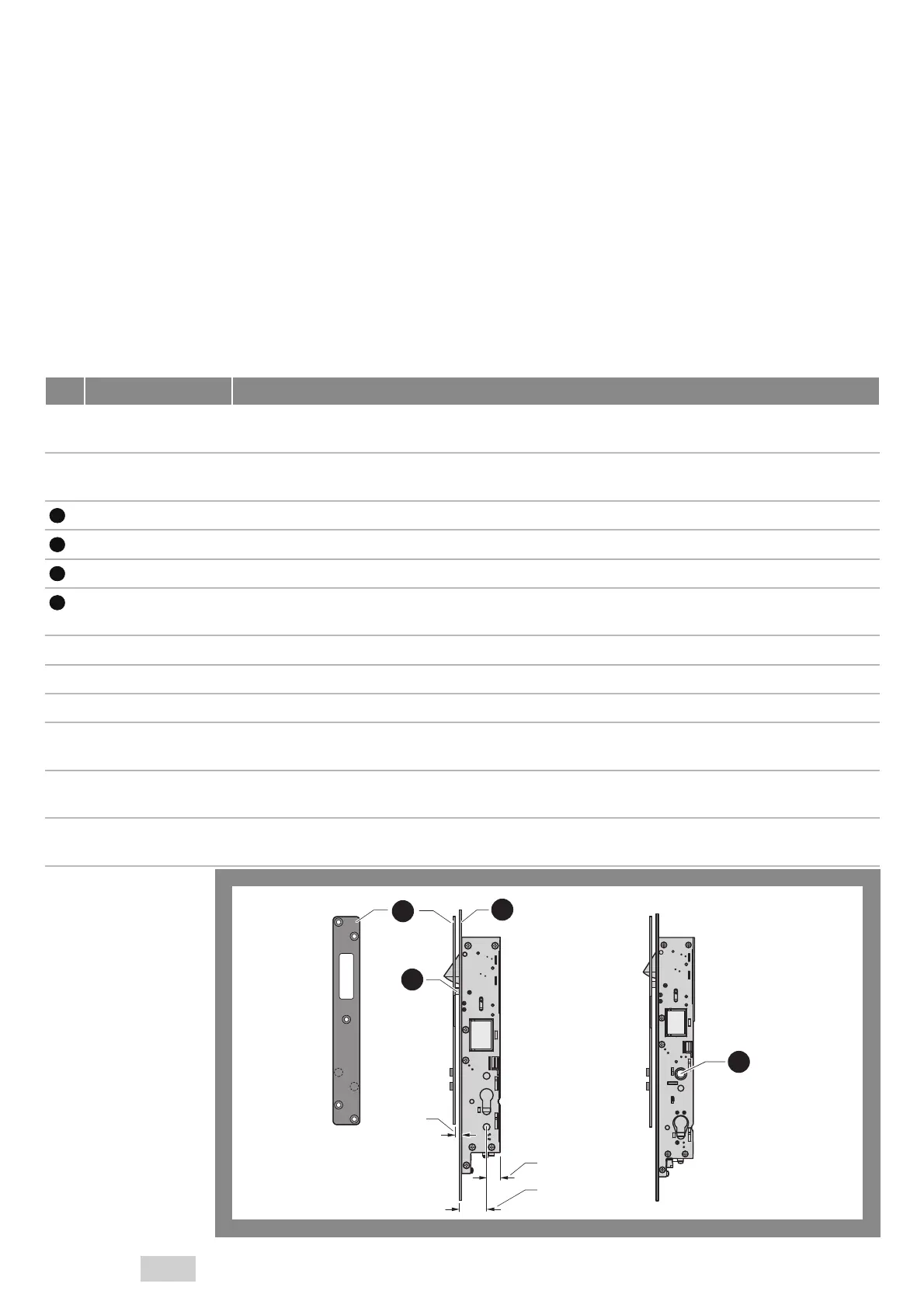

Fig. 2
Terminologia
Variante con nottolino
4
2
1
3
A
B
C
