7
2.2 攝影機連接
在 DVR 開機之前，請先接妥攝影機並上電。請使用指定的電源規格連接攝影機。之後，
再用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的影像插孔。
註： 關於 DVR 影像輸入埠的詳細資訊，請參閱第 3 頁的「1.3 背板」。
2.2.1 一般攝影機連接
註： 相關攝影機連接細節，請參閱其各自的使用說明書。
1) 連接 DVR 影像輸入埠
用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的影像插孔。
2) 連接 DVR 音源輸入埠 (選用)
用同軸電纜或接好 BNC 接頭的 RCA 線，連接攝影機和 DVR 的音源插孔。
3) 連接電源
使用指定的電源規格連接攝影機，並插入電源插座。
2.2.2 PTZ 攝影機連接
以下說明是以連接本公司自家 PTZ 攝影機為例。
有關控制 PTZ 攝影機的 DVR 設定，請參閱第 29 頁的「5.6 PTZ 攝影機設定」。關於 PTZ
攝影機控制和操作的詳細資訊，請參閱其各自的使用說明書。

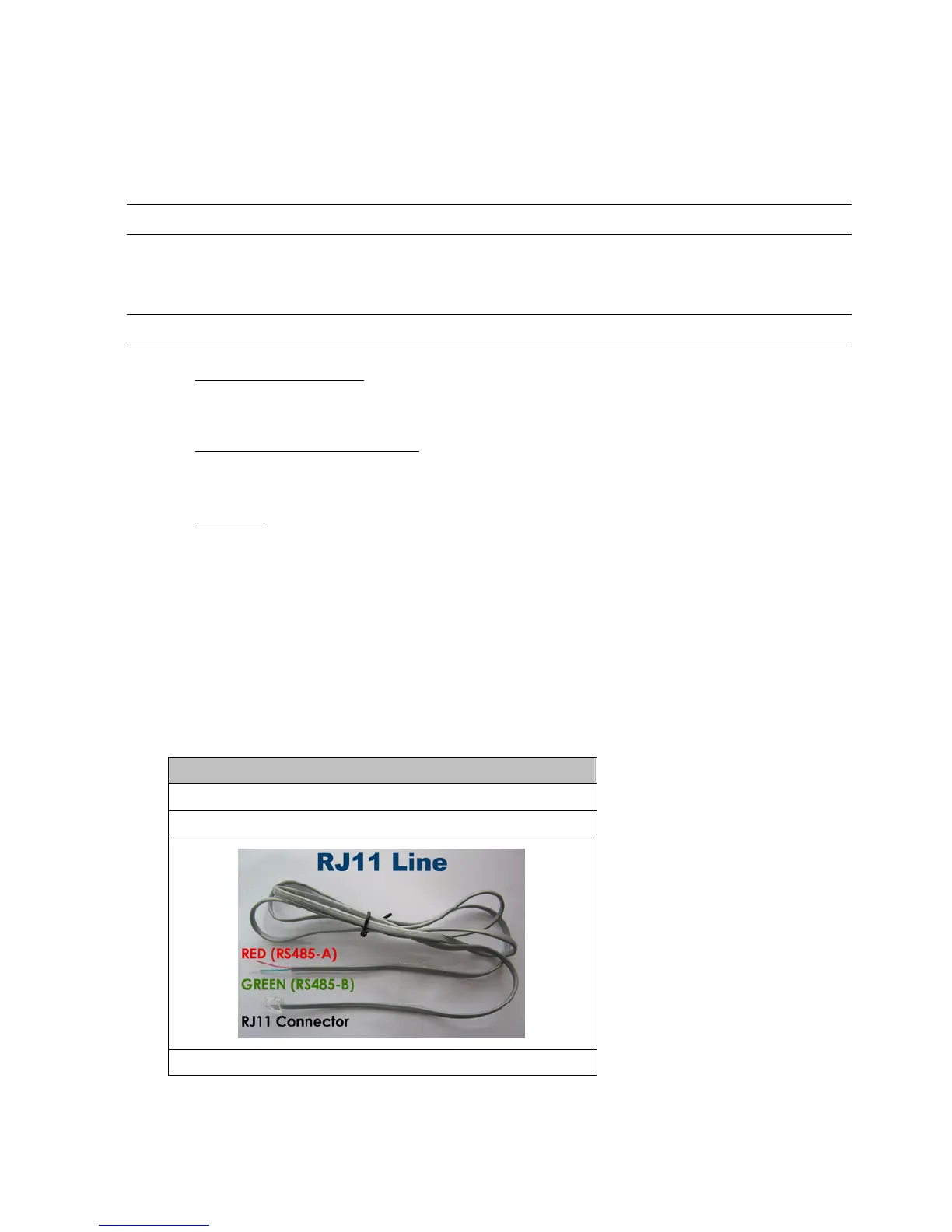

RJ11 線
RS485-A：紅線
RS485-B：綠線
RJ11
線並未隨附產品提供。
步驟 1：取得一條長度適當的 RJ11 連接線。
RJ11 連接線內的線路配置 (RS485-A / RS485-B) 可能會與此處所述不同。若您
在連接後仍無法控制 DVR，請將線路交換連接試試。
