Anschließen und einrichten
7
2.2.2 PTZ-Kamera anschließen
Nachstehend beschreiben wir den Anschluss einer PTZ-Kamera aus unserem Hause.
DVR-Einstellungen zum Steuern von PTZ-Kameras finden Sie unter „5.6
PTZ-Kameraeinstellungen“ auf Seite 27. Ausführliche Hinweise zum Anschluss und
Betrieb von PTZ-Kameras finden Sie in der Dokumentation zur jeweiligen Kamera.

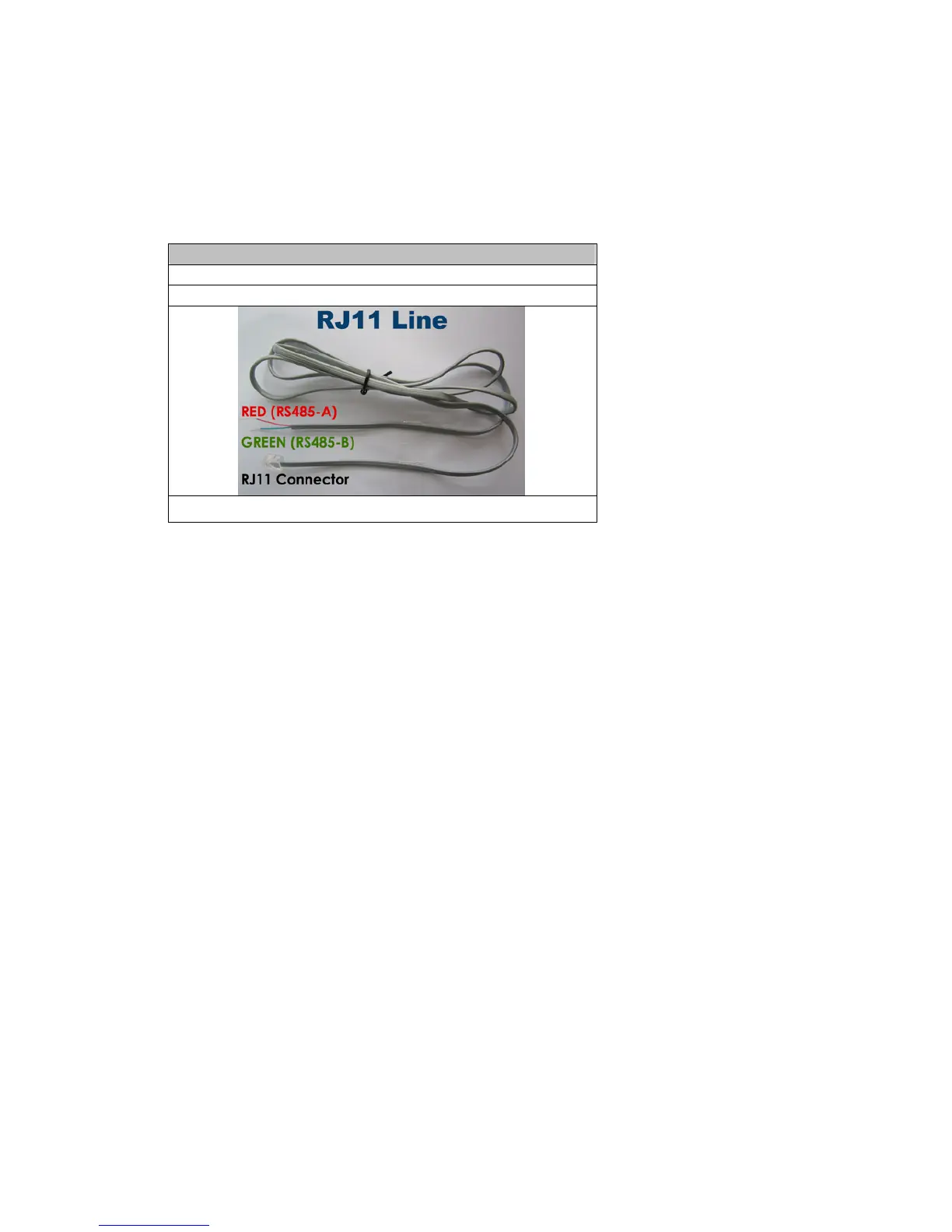

RJ11-Kabel
RS485-A: Rote Ader
RS485-B: Grüne Ader
Das RJ11-Kabel ist nicht im Lieferumfang enthalten.
Schritt 1: Legen Sie ein RJ11-Kabel der passenden Länge bereit.
RJ11-Stecker können unterschiedlich belegt sein, daher kann sich der
Anschluss etwas anders gestalten. Falls nach dem Anschluss keine
Steuerung möglich sein sollte, vertauschen Sie bitte die Belegung des
RJ11-Kabels.
Schritt 2: Isolieren Sie das RJ11-Kabel an einem Ende ab.
Isolieren Sie eine Ende des RJ11-Kabels ab, um an die RS485-A- und
RS485-B-Adern zu gelangen, isolieren Sie dann die beiden Adern ab.
Schritt 3: Verdrillen Sie die RS485-A- und RS485-B-Adern des RJ11-Kabels mit den
Adern der Kamerazuleitung.
Verdrillen Sie die RS485-A-Ader (rot) des RJ11-Kabels mit der RS485-A-Ader
(braun) der Kamera, verdrillen Sie die RS485-B-Ader (grün) des RJ11-Kabels
mit der RS485-B-Ader (orange) der Kamera. Umwickeln Sie die verdrillten
Adern zum Schutz mit Isolierband.
Schritt 4: Schließen Sie das andere Ende des RJ11-Kabels an den DVR ein.
Verlöten Sie die RS485-A- (rot) und RS485-B- (grün) Adern des RJ11-Kabels
mit den entsprechenden Pins an der Lötseite des optional D-Sub-Steckers.
Details zur DVR-Pinbelegung finden Sie unter „Anhang 6 – Pinbelegung“ auf
Seite 67. Weitere Hinweise zum Anschluss erfahren Sie von Ihrem
Installateur.
