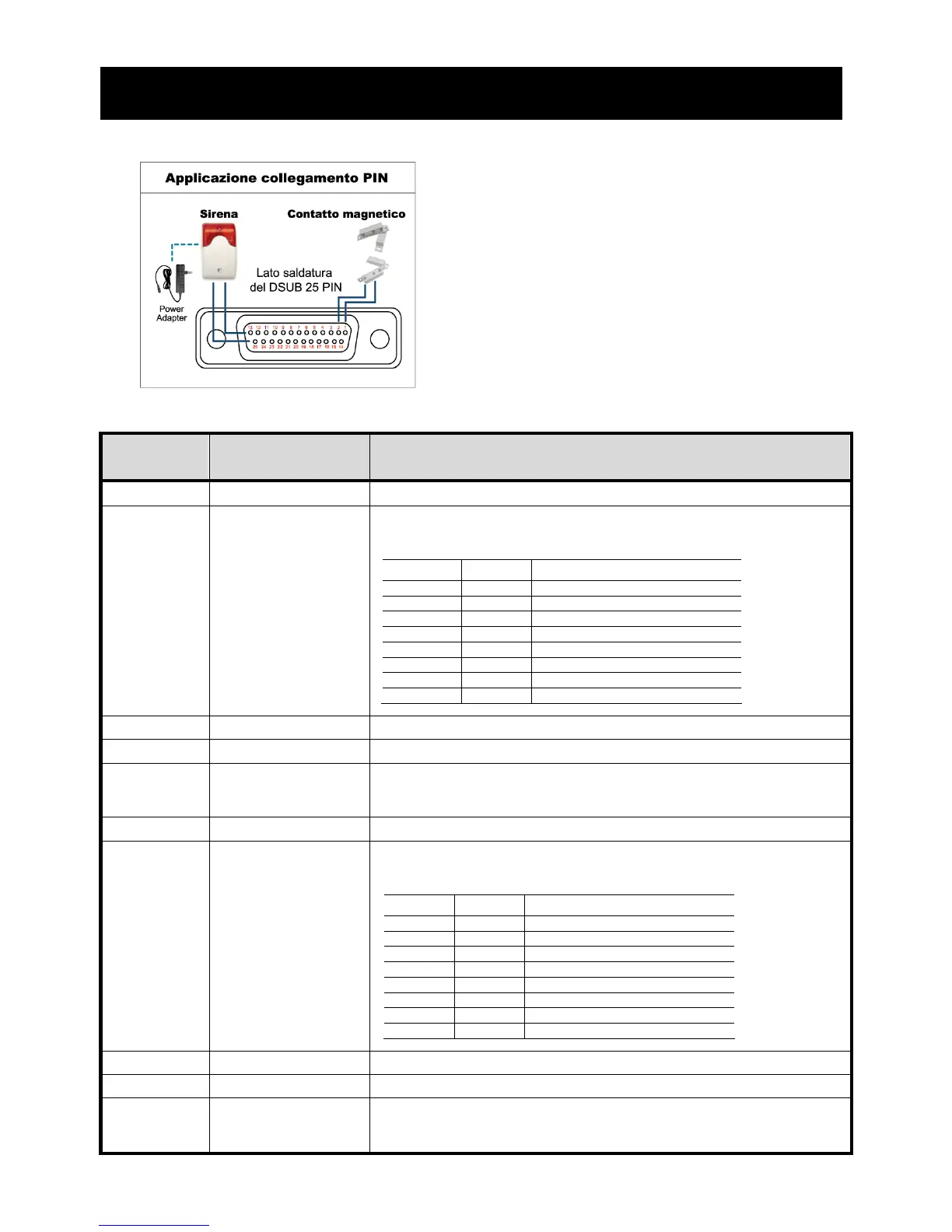

APPENDIX 6 PIN CONFIGURATION
71
APPENDICE 6 CONFIGURAZIONE PIN
‧ Per modelli 16CH senza uscita video HDMI
Allarme:
Quando il DVR è attivato dall’allarme o dal
movimento, la porta COM si collega con l’NO e
l’allarme viene avviato e la luce stroboscopica
inizia a girare e lampeggiare.
* Il connettore D-Sub e’ opzionale.
Contatto magnetico:
Quando il contatto magnetico è aperto, si attiverà
l’allarme e la registrazione si avvierà.
PIN FUNZIONE
DESCRIZIONE
1 GND TERRA
2~9
INGRESSO
ALLARME
Collegare l’INGRESSO ALLARME (PIN 2 -- 9) e il connettore GND (PIN
1) con i fili. Una volta fatto scattare l’allarme, il DVR inizierà la
registrazione e l’allarme si attiverà.
PIN Allarme Canale video corrispondente
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
PIN 6 9 CH9
PIN 7 11 CH11
PIN 8 13 CH13
PIN 9 15 CH15
*
10~11
PIN SPENTO Non collegare
12 RS485-A
13
N. ALLARME
ESTERNO
In condizioni di funzionamento normale, COM si disconnette da NO.
Però, quando qualsiasi allarme è attivato, COM so collega a NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
14 PIN SPENTO ND
15~22
INGRESSO
ALLARME
Collegare l’INGRESSO ALLARME (PIN 15 ~ 22) e il connettore GND
(PIN 1) con i fili. Una volta fatto scattare l’allarme, il DVR inizierà la
registrazione e l’allarme si attiverà.
PIN Allarme Canale video corrispondente
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
PIN 19 10 CH10
PIN 20 12 CH12
PIN 21 14 CH14
PIN 22 16 CH16
*
23~23
PIN SPENTO ND
24 RS485-B
25
COM ALLARME
ESTERNO
In condizioni di funzionamento normale, COM si disconnette da NO.
Però, quando qualsiasi allarme è attivato, COM so collega a NO.
Attenzione: la tensione è limitata a meno di CC 24V 1A.
