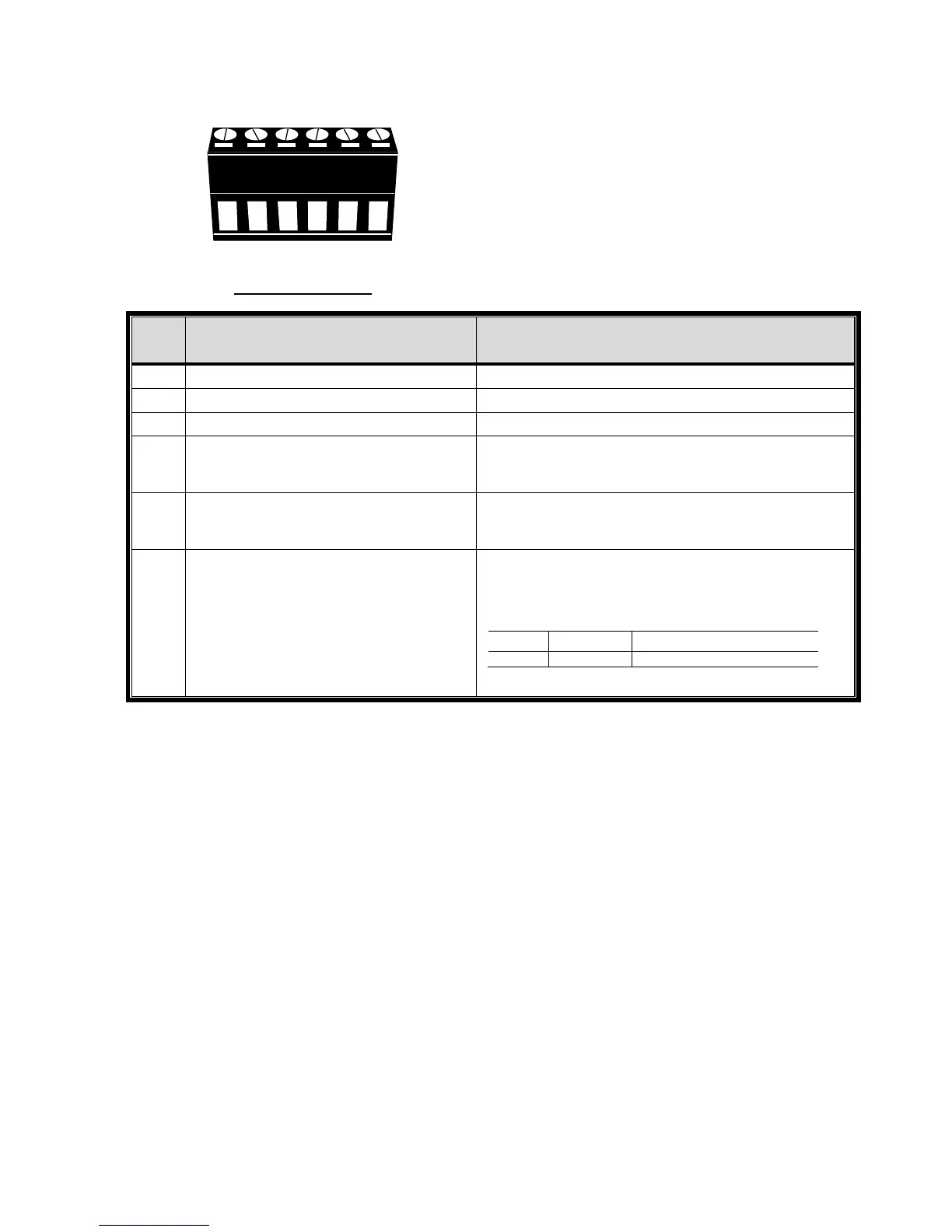

付録 6 PIN 構造
78
‧ 6 ピンの外部 I/O ブロック付き
123
456
外部 I/O ブロック
ピン 機能 説明
1 GND 接地
2 RS485-A
3 RS485-B
4 EXTERNAL ALARM COM
通常運転では、COM は NO.との接続が遮断されています。し
かし、アラームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
5 EXTERNAL ALARM NO
通常運転では、COM は NO.との接続が遮断されています。し
かし、アラームが立ち上がると、COM は NO.と接続されます。
注意：電圧は DC24V 1A 未満に規制されます。
6 ALARM INPUT
ALARM INPUT (PIN 6)と GND (PIN 1) コネクタをワイヤーで
接続します。アラームが立ち上がると、DVR が録画を開始し、
ブザーのスイッチがオンになります。
ピン アラーム 対応するビデオチャンネル
PIN 6 1 CH1
*
