APÉNDICE 6 CONFIGURACIÓN DE Patillas
72
APÉNDICE 6 CONFIGURACIÓN DE Patillas
A6. Modelos sin salida de vídeo HD
‧ 16CH
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar movimientos, el puerto COM se
conectará a NO y la sirena se iluminará y
comenzará a sonar.
* El conector D-Sub mostrador anteriormente es
opcional.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
PIN FUNCIÓN DESCRIPCIÓN
1 GND TIERRA
2~9 ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 9) y GND (PATILLA 1) con cables.
Una vez activada la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 2 1 CANAL1
PIN 3 3 CANAL3
PIN 4 5 CANAL5
PIN 5 7 CANAL7
PIN 6 9 CANAL9
PIN 7 11 CANAL11
PIN 8 13 CANAL13
PIN 9 15 CANAL15
*
10~11 PIN DESCONECTADO ND
12 RS485-A
13
Nº DE ALARMA
EXTERNA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero si se
activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
14 PIN DESCONECTADO ND
15~22 ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 22) y GND (PATILLA 1) con cables.
Una vez activada la alarma, el DVR comenzará a grabar y se activará el sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 15 2 CANAL2
PIN 16 4 CANAL4
PIN 17 6 CANAL6
PIN 18 8 CANAL8
PIN 19 10 CANAL10
PIN 20 12 CANAL12
PIN 21 14 CANAL14
PIN 22 16 CANAL16
*

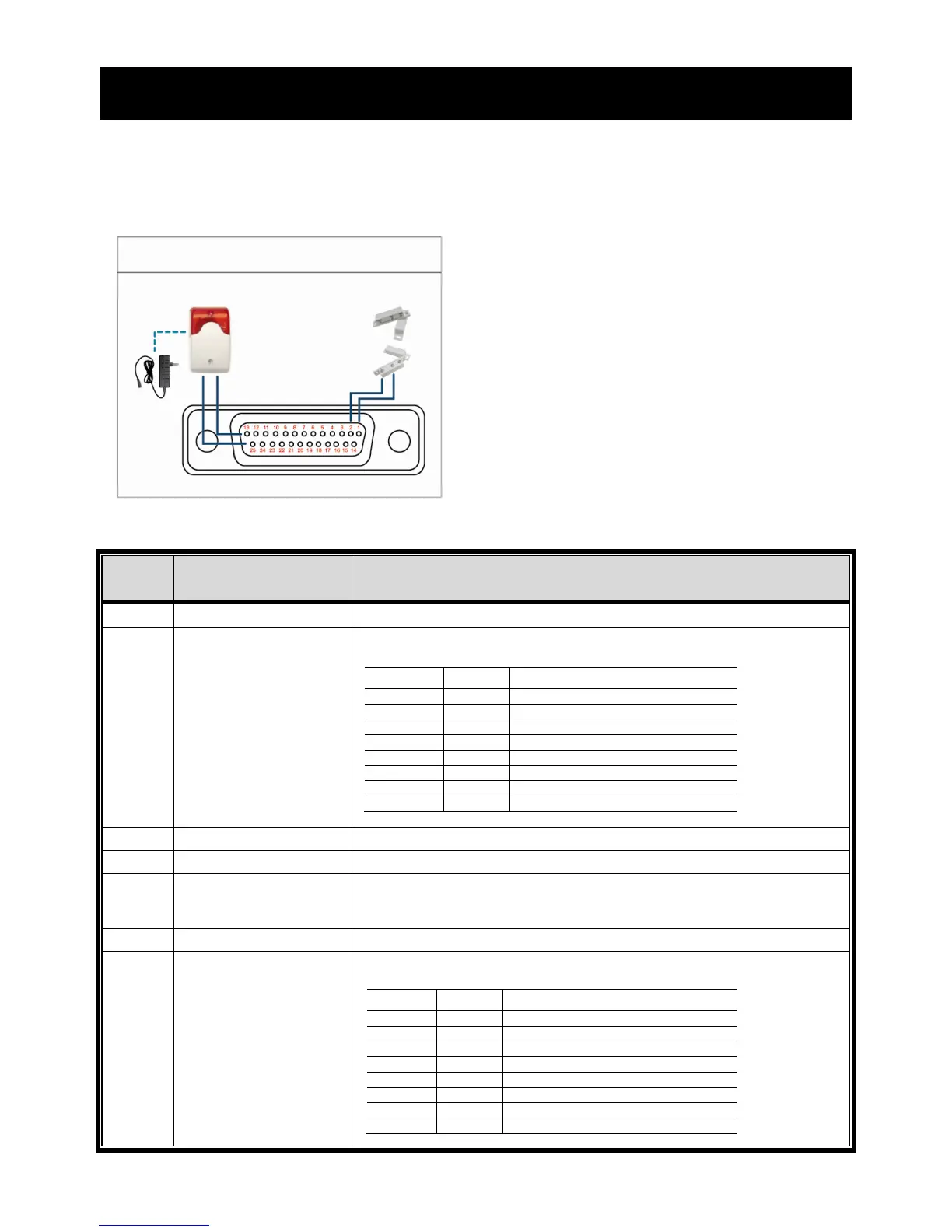

Aplicación de Conexión de PIN
Sirena
Contacto magnético
Adaptador
de la fuente
de
alimentación
Vista de la Parte de
Soldadura del
Conector DSUB de
25 PINES
