APÉNDICE 6 CONFIGURACIÓN DE Patillas
74
‧ 8CH
Sirena:
Si el DVR se activa por medio de una alarma o al
detectar movimientos, el puerto COM se
conectará a NO y la sirena se iluminará y
comenzará a sonar.
* El conector D-Sub mostrador anteriormente es
opcional.
Contacto magnético:
Si el contacto magnético está abierto, la alarma se
activará y se iniciará la grabación.
PIN FUNCIÓN DESCRIPCIÓN
1
GND TIERRA
2~5
ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 2 - 5) y GND (PATILLA 1)
con cables. Una vez activada la alarma, el DVR comenzará a grabar y se
activará el sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 2 1 CANAL1
PIN 3 3 CANAL3
PIN 4 5 CANAL5
PIN 5 7 CANAL7
*
6 ~ 11
PIN DESCONECTADO ND
12
RS485-A
13
Nº DE ALARMA
EXTERNA.
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.
14
PIN DESCONECTADO ND
15~18
ENTRADA DE ALARMA
Conecte la ENTRADA DE ALARMA (PATILLA 15 - 18) y GND (PATILLA
1) con cables. Una vez activada la alarma, el DVR comenzará a grabar y
se activará el sonido.
PIN Alarma Canal de vídeo correspondiente
PIN 15 2 CANAL2
PIN 16 4 CANAL4
PIN 17 6 CANAL6
PIN 18 8 CANAL8
*
19~23
PIN DESCONECTADO ND
24
RS485-B
25
PUERTO COM DE
ALARMA EXTERNA
En funcionamiento normal, el puerto COM se desconectará con NO. Pero
si se activa alguna alarma, el puerto COM se conectará con NO.
Atención: La restricción de voltaje es inferior a 24 VCC 1 A.

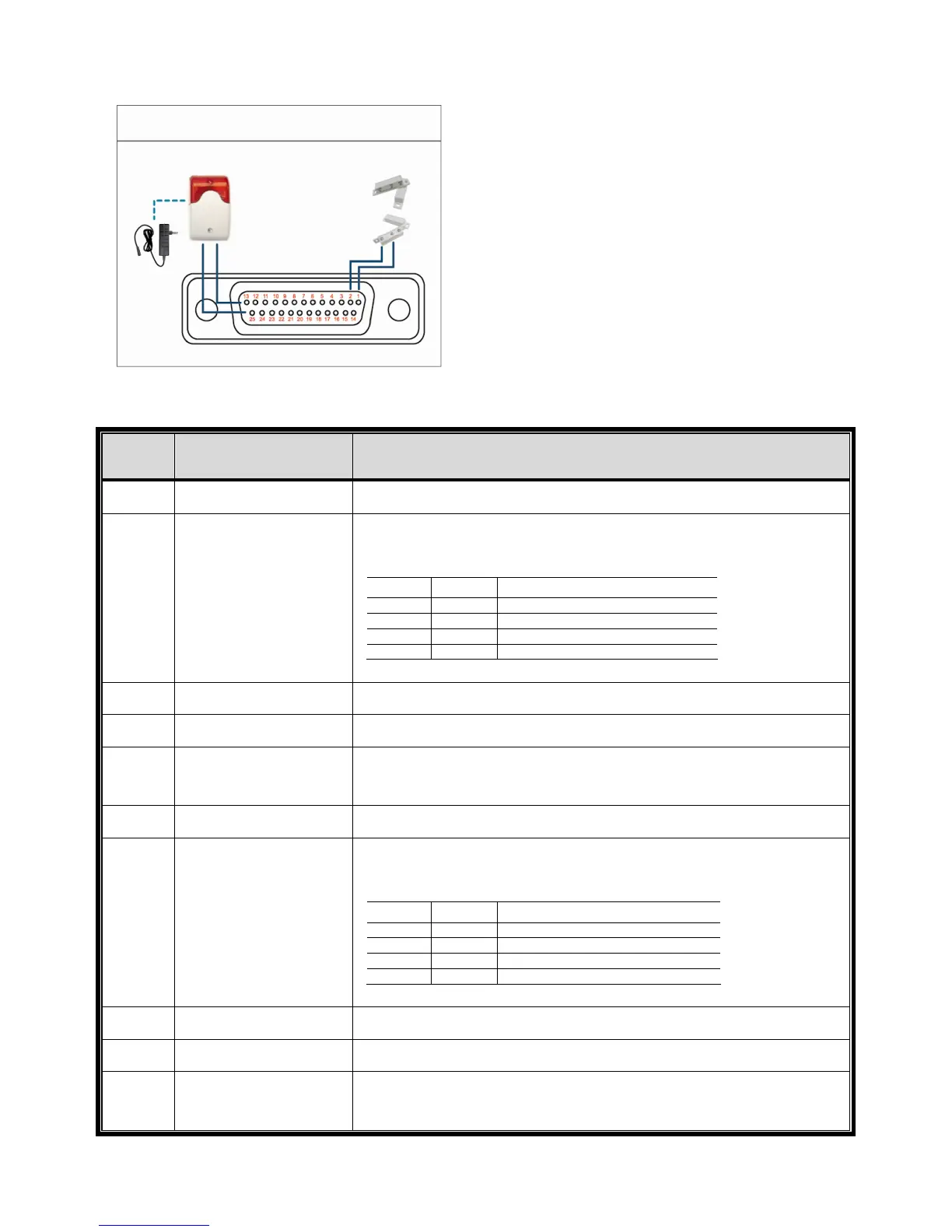

Aplicación de Conexión de PIN
Sirena
Contacto magnético
Adaptador
de la fuente
de
alimentación
Vista de la Parte de
Soldadura del
Conector DSUB de
25 PINES
