5.1 설치
주의
부적절한 설치
부적절한 설치로 BTL의 기능이 제한되거나 손상이
발생할 수 있습니다.
► BTL 근처에서는 강한 전파나 자기장이 발생하지
않게 유의하십시오.
► 명시된 각 설치 간격을 반드시 준수하십시오.
치수는 그림 4-1(해당 페이지 8)을
참조하십시오.
장착 위치는 임의로 결정할 수 있습니다. 함께 배송된
마운팅 클램프 및 실린더 헤드 볼트를 사용하면, BTL을
기계의 평편한 면 위에 설치할 수 있습니다.
진동 부하가 가해질 때 공명 주파수 발생을
방지하려면, 마운팅 클램프를 불규칙한
간격으로 배치할 것을 권장합니다.
함께 배송된 절연 부시를 사용하면, 자기 변형 위치 측정
시스템을 기계로부터 절연되게 할 수 있습니다(참고: 그림
4-1, 페이지 8).
1. BTL을 마운팅 클램프 안으로 넣으십시오.
2. 고정 나사를 사용해서 BTL을 바닥면에 고정시킵니다(
클립에서 나사를 최대 2 Nm로 조임).
3. 위치 센서(액세서리)를 장착하십시오.
프로파일 디자인 형태의 자기 변형 위치 측정
시스템은 비접촉식으로 작동하는 위치 센서는
물론(참고: 그림 5-1 ~ 그림 5-8) 유도식 위치
센서에도 적합합니다(참고: 그림 5-1 및 그림
5-2).
5
장착 및 연결
5.2 유도식 위치 센서
위치 센서 설치 시의 유의사항:
– 측력을 피하십시오.
– 조인트 로드를 통해서 위치 센서를기계 부분에
연결하십시오(참고: 액세서리, 페이지 18).
– 다수의 위치 센서를 사용할 때는 반드시 각 센서 간
최소 거리를 65 mm로 유지해야 합니다(참고: 그림
5-3).

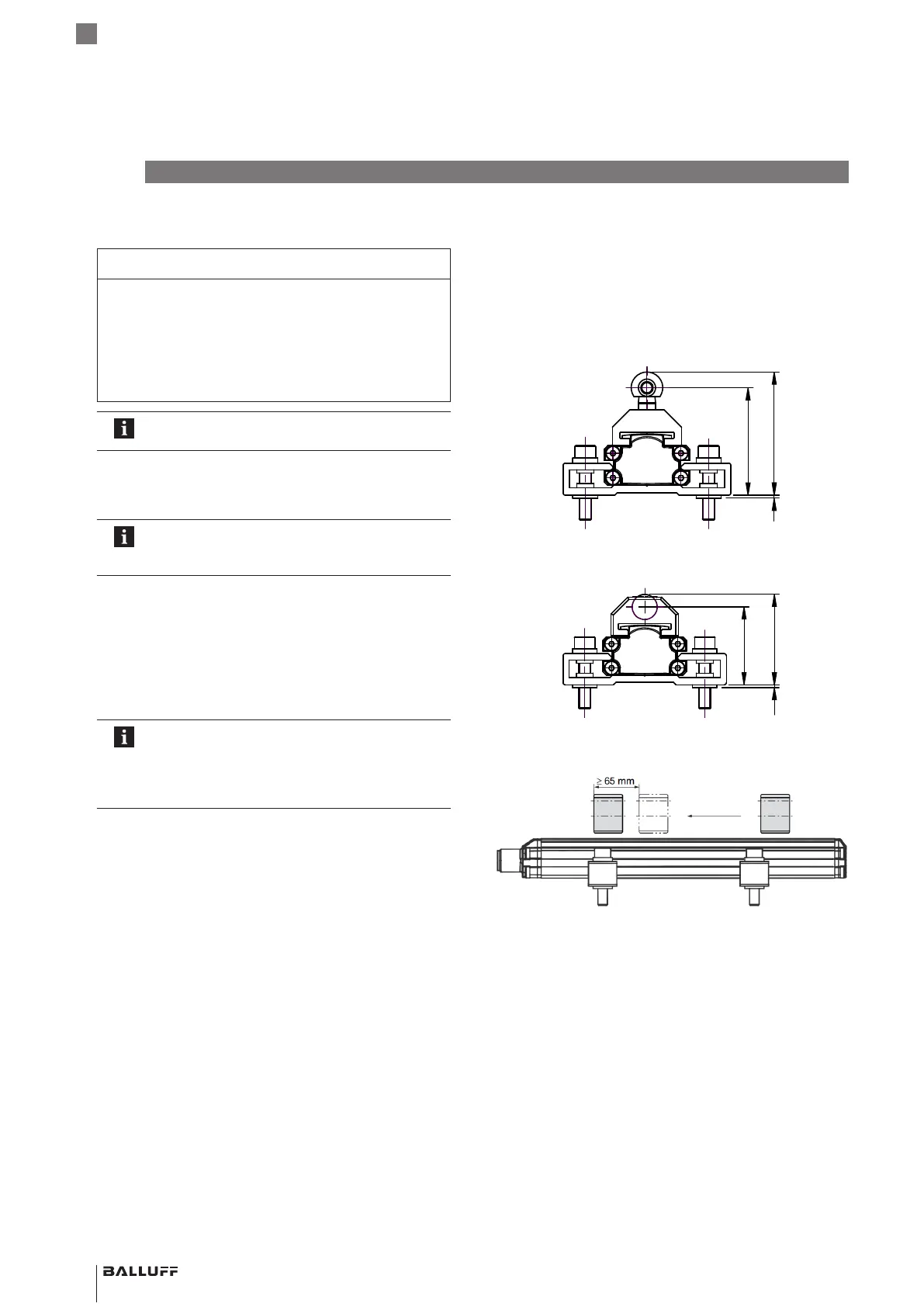

그림 5-1:
1
44
50.4
위치 센서 BTL5-F-2814-1S 적용 시 규격 및 간격
그림 5-2:
1
31.5
36.5
위치 센서 BTL5-F-2814-1S 적용 시 규격 및 간격
그림 5-3: 다수의 위치 센서를 사용할 때의 최소 간격
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
자기 변형 위치 측정 시스템 – 프로파일 디자인
