Montaje y conexión (continuación)
5.3 Sensores de posición libres
En cuanto al montaje del sensor de posición, tener en
cuenta que:
– A fin de garantizar la precisión del sistema
magnetostrictivo de medición de posición, se fija el
sensor de posición con tornillos no imantables (acero
inoxidable, latón, aluminio) en la pieza móvil de la
máquina.
– La pieza móvil de la máquina debe llevar el sensor de
posición sobre una pista que transcurre en paralelo al
BTL.
– La distancia A entre sensor de posición y piezas de
material imantable, debe ser de 10 mm como mínimo
(véase Fig. 5-4 hasta Fig. 5-8).
– Para la distancia B entre sensor de posición y BTL y
para el desplazamiento de centro C (véase
Fig. 5-4 hasta Fig. 5-8), se deben cumplir los
siguientes valores:
Tipo de los sensores
de posición
Distancia
B
1)
Desplazamiento
C
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm
2)
±5mm
BTL6-A-3801-2 4…8mm
2)
±5mm
1)
La distancia seleccionada debe ser constante por toda la longitud de
medición.
2)
Para resultados óptimos de medición: 6…8mm
Tab. 5-1: Distancia y desplazamiento de los sensores de posición
(véase Fig. 5-4 hasta Fig. 5-8)

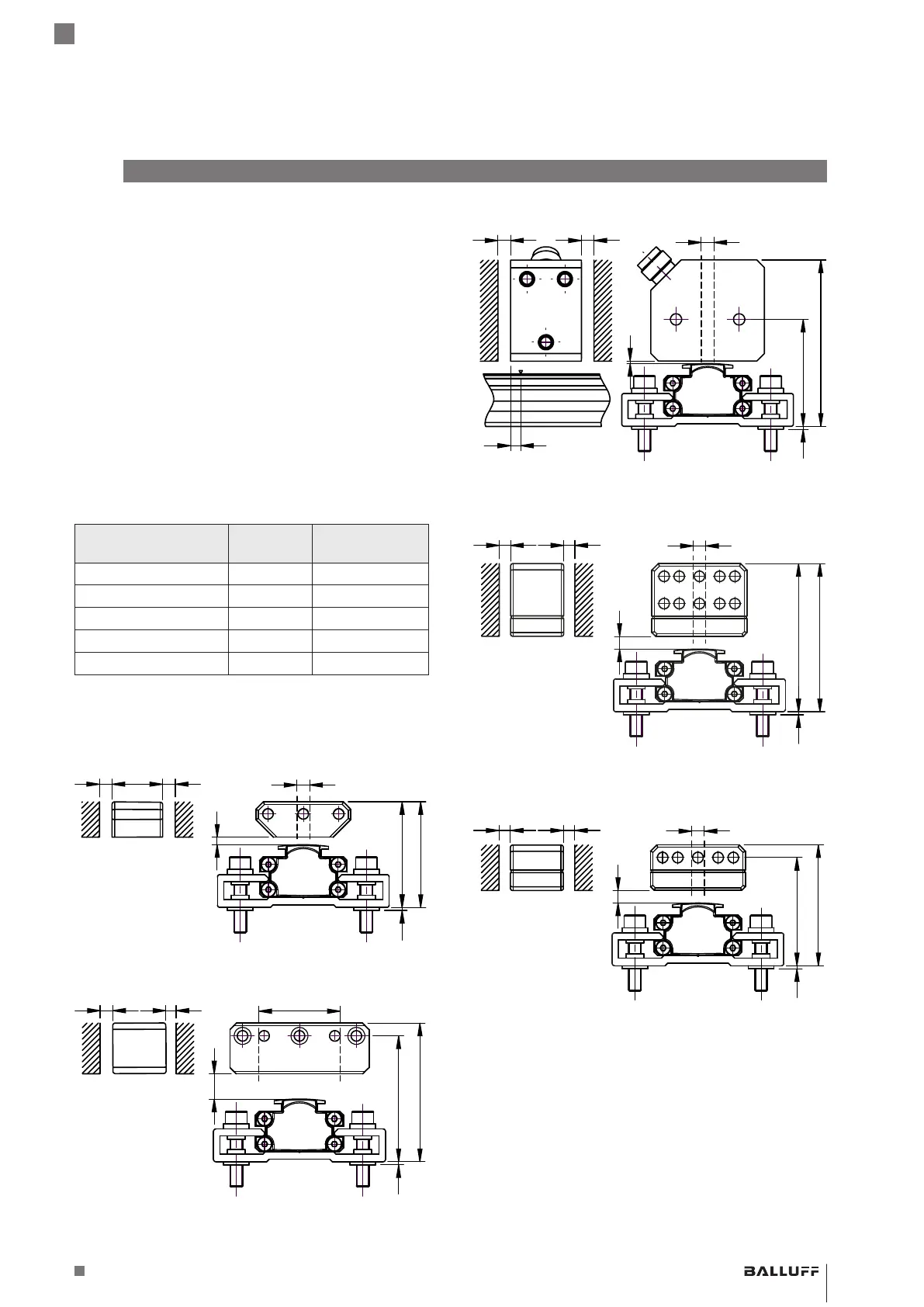

Fig. 5-4:
1
34+4 39+4
B
C
A A
Medidas y distancias con el sensor de posición
BTL5-P-3800-2
Fig. 5-5:
1
45+10
50+10
B
C
A A
Medidas y distancias con el sensor de posición
BTL5-P-5500-2
Fig. 5-6:
Enchufe con
LED
1
41.5+2
65+2
B
C
A A
4
Medidas y distancias con el sensor de posición
BTL5-P-4500-1
Fig. 5-7:
1
53+4 58+4
B
C
A A
Medidas y distancias con el sensor de posición
BTL6-A-3800-2
Fig. 5-8:
1
42+4
47+4
B
C
A A
Medidas y distancias con el sensor de posición
BTL6-A-3801-2
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sistema magnetostrictivo de medición de posición – Forma constructiva de perfil
