Montaje y conexión (continuación)

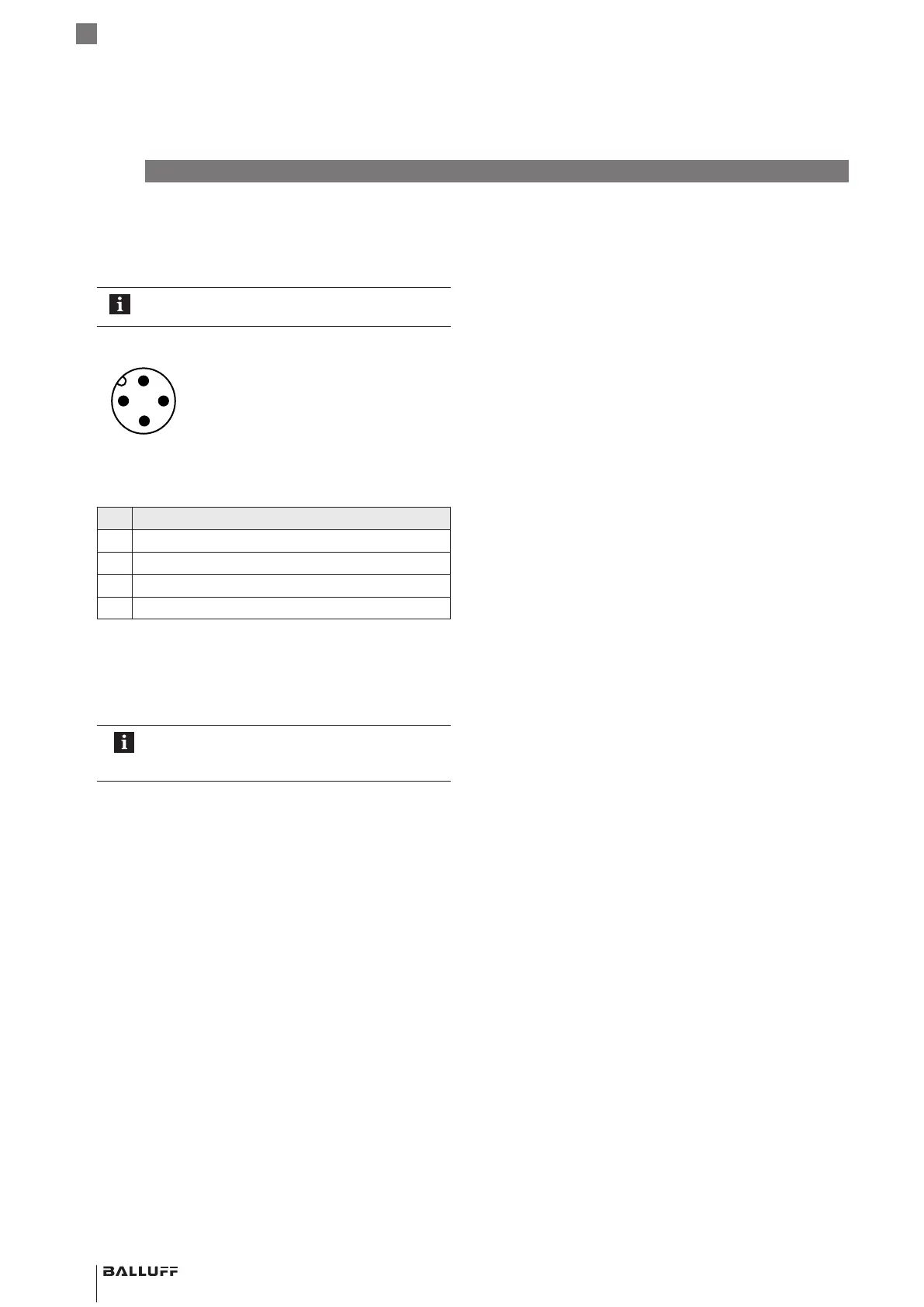

5.4 Conexión eléctrica
La conexión eléctrica está realizada mediante un conector
(asignación de pines, véase Tab. 5-2).
Tenga en cuenta la información sobre Tendido de
cables en la página 12.
Fig. 5-9:
4
3
1
2
Asignación de pines S04 (vista desde arriba del conector
en el BTL)
Pin Señal
1 L+ (18…30V)
2 No se utiliza
1)
3 L− (GND)
4 C/Q (comunicación IO-Link)
1)
Los conductores no asignados pueden conectarse en el lado del
control con GND.
Tab. 5-2: Asignación de pinesS04
5.5 Tendido de cables
¡Puesta a tierra definida!
El BTL y el armario eléctrico deben estar a
idéntico potencial de puesta a tierra.
Campos magnéticos
El sistema de medición de posición es un sistema
magnetostrictivo. Preste atención a que haya suficiente
distancia entre el BTL y el cilindro de alojamiento y los
campos magnéticos externos intensos.
Tendido de cables
Instalar todos los cables entre BTL, control y alimentación
de corriente descargados de tracción. Para evitar
perturbaciones electromagnéticas, prestar atención a una
distancia suficiente con respecto a cables de alta tensión y
cables con señales de tensión de alta frecuencia (por
ejemplo, de convertidores de frecuencia).
Longitud de cable
La máxima longitud de cable para el funcionamiento
IO-Link es de 20m.
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sistema magnetostrictivo de medición de posición – Forma constructiva de perfil
