www.balluff.com 11français
4.4 Raccordement électrique
Selon la variante de raccordement, le raccordement
électrique doit être effectué soit par un câble, soit par
unconnecteur.
Pour l’affectation des broches ou le brochage des
différentes versions, se reporter aux Tab. 4-3 àTab. 4-4.
Observer les informations concernant le
blindage et la pose des câbles page12.

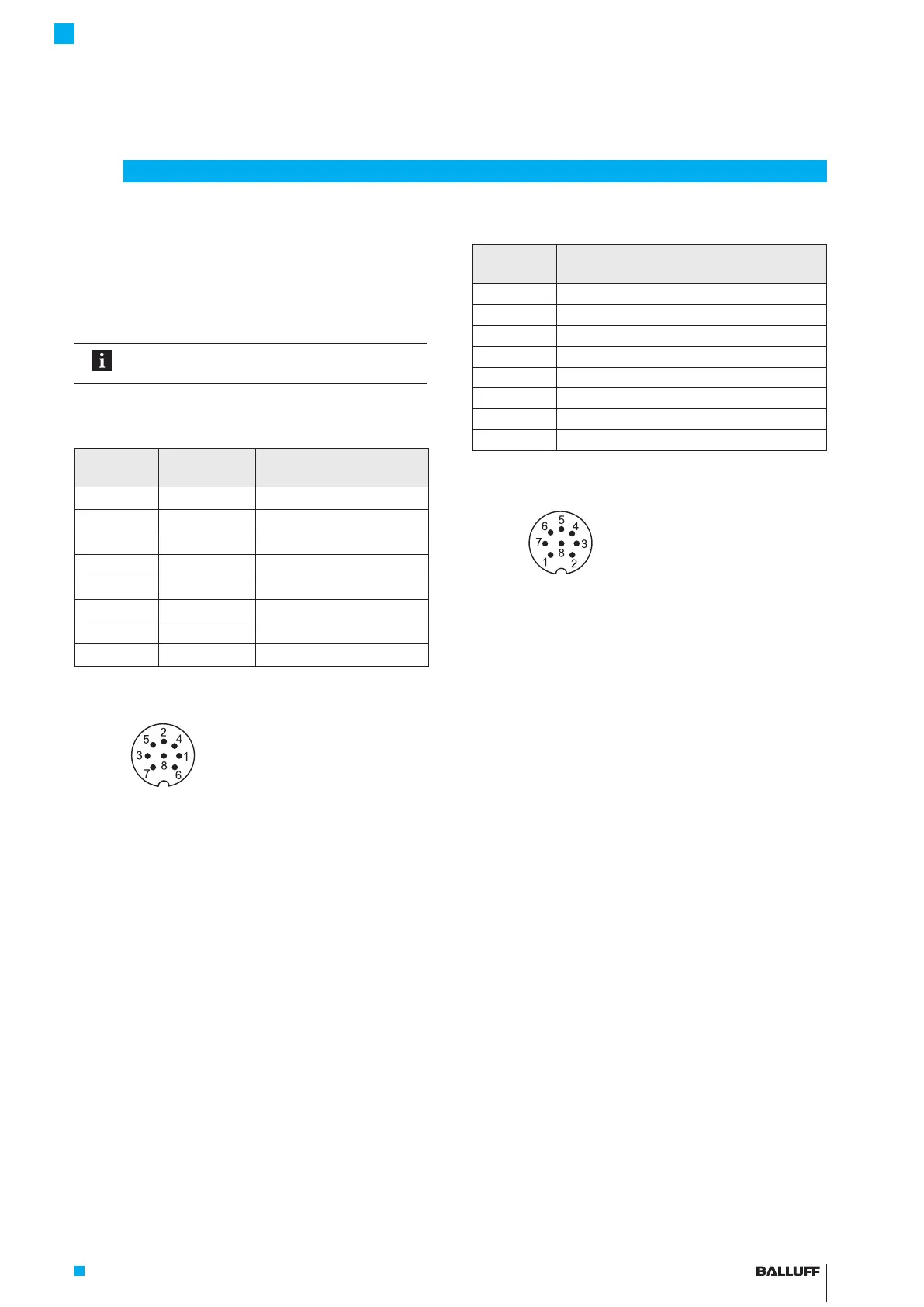

4.4.1 Connecteur S32/ Câbles
Broche Couleur
decâble
Interface
BTL7-P511…-S32/KA
1
YE jaune
+Init
2
GY gris
+Start/Stop
3
PK rose
–Init
4
RD rouge
Non utilisé
1)
5
GN vert
–Start/Stop
6
BU bleu
GND
7
BN marron
10 … 30V
8
WH blanc
Non utilisé
1)
1)
Les conducteurs non utilisés peuvent être reliés côté commande à la
masse GND, mais pas au blindage.
Tab. 4-3 : Affectation des broches
Fig. 4-9 :
Affectation des broches du connecteur S32 (vue de dessus
sur le connecteur du capteur de déplacement), connecteur
rond à 8pôles M16
4
Montage et raccordement (suite)
4.4.2 Connecteur S115
Broche Interface
BTL7-P511…-S115
1 +Init
2 +Start/Stop
3 –Init
4 Non utilisé
1)
5 –Start/Stop
6 GND
7 10 … 30V
8 Non utilisé
1)
1)
Les conducteurs non utilisés peuvent être reliés côté commande à la
masse GND, mais pas au blindage.
Tab. 4-4 : Affectation des broches
Fig. 4-10 :
Affectation des broches du connecteur S115 (vue de
dessus sur le connecteur du capteur de déplacement),
connecteur rond à 8pôles M12
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Capteur de déplacement Micropulse en boîtier profilé
