Beissbarth VAS 6430 - Montáž Úchytů Kalibrační Tabule

Popis produktu | VAS 6430 | 129 | cs
1 690 386 012 2013-09-24| Beissbarth GmbH
1. Utažení šroubů.
2. Svorné díly na přední straně rámu posuňte směrem
dolů a utáhněte.
5.4.3 Montáž úchytů kalibrační tabule
1. Kalibrační tabuli položte na postranní vodicí madla.
2. První upínku do drážky otočte a šroub lehce
utáhněte.

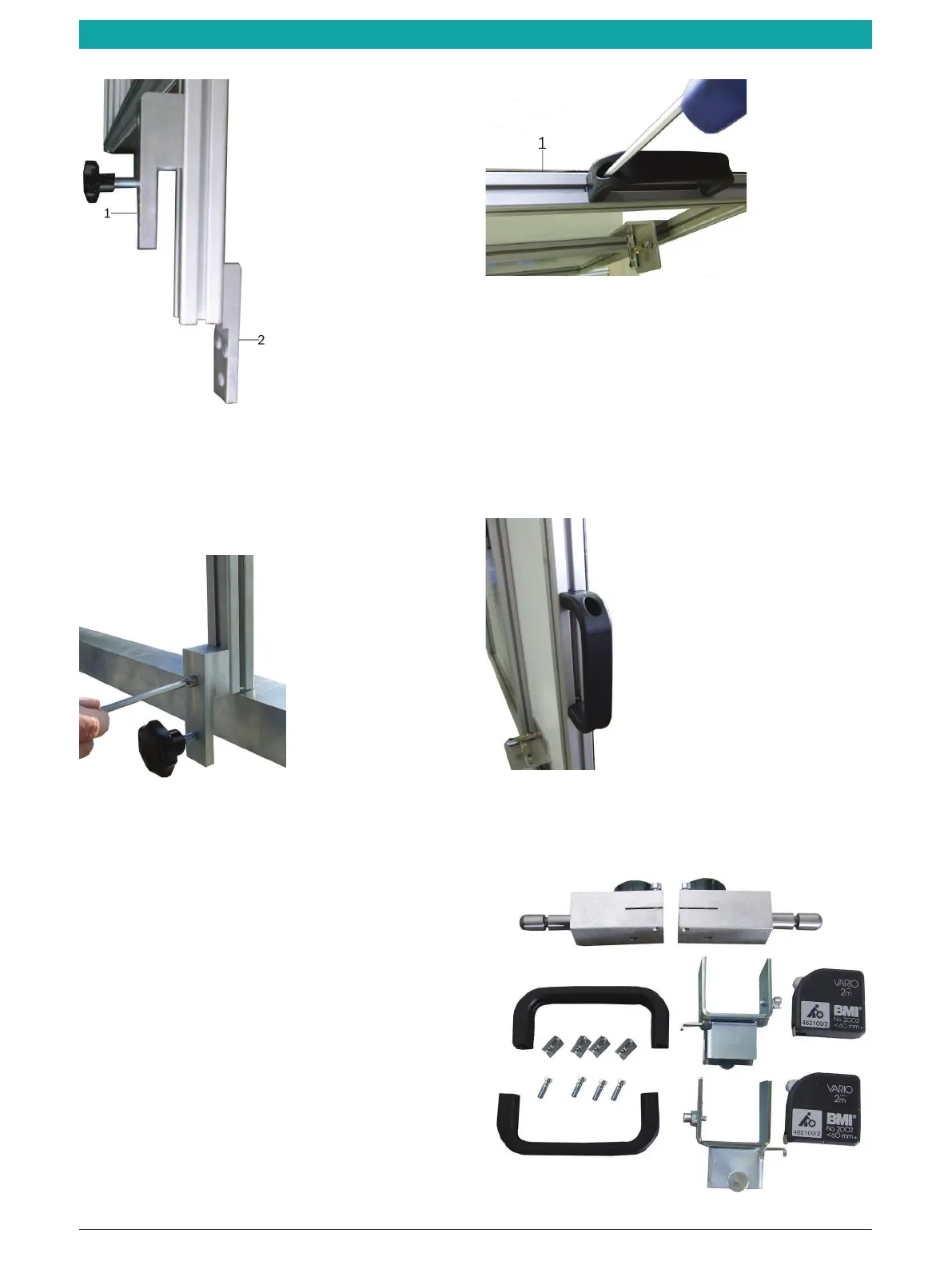

Obr. 16: Svorné díly
1 Svorný díl vzadu
2 Svorný díl vpředu
i Dbejte na to, aby svorné díly nepřiléhaly k justážní
hřídeli.
Obr. 17: Utažení upínky do drážky
1 Vodicí madlo
1. Druhou upínku do drážky otočte a šroub lehce
utáhněte.
2. Podle potřeby posuňte úchyty do požadované polohy
a šrouby pevně utáhněte.
3. Opakujte na druhé straně.
i Dbejte na to, aby při montáži nedošlo k poškození
kalibrační tabule.
Obr. 18: Výškově přestavitelný úchyt
Úchyty a příslušenství (sada)
