86 | VAS 6430 | Montage/opbouwnl |
1 690 386 012 2013-09-24| Beissbarth GmbH
5. Montage/opbouw
5.1 Afstelinrichting 6430/1

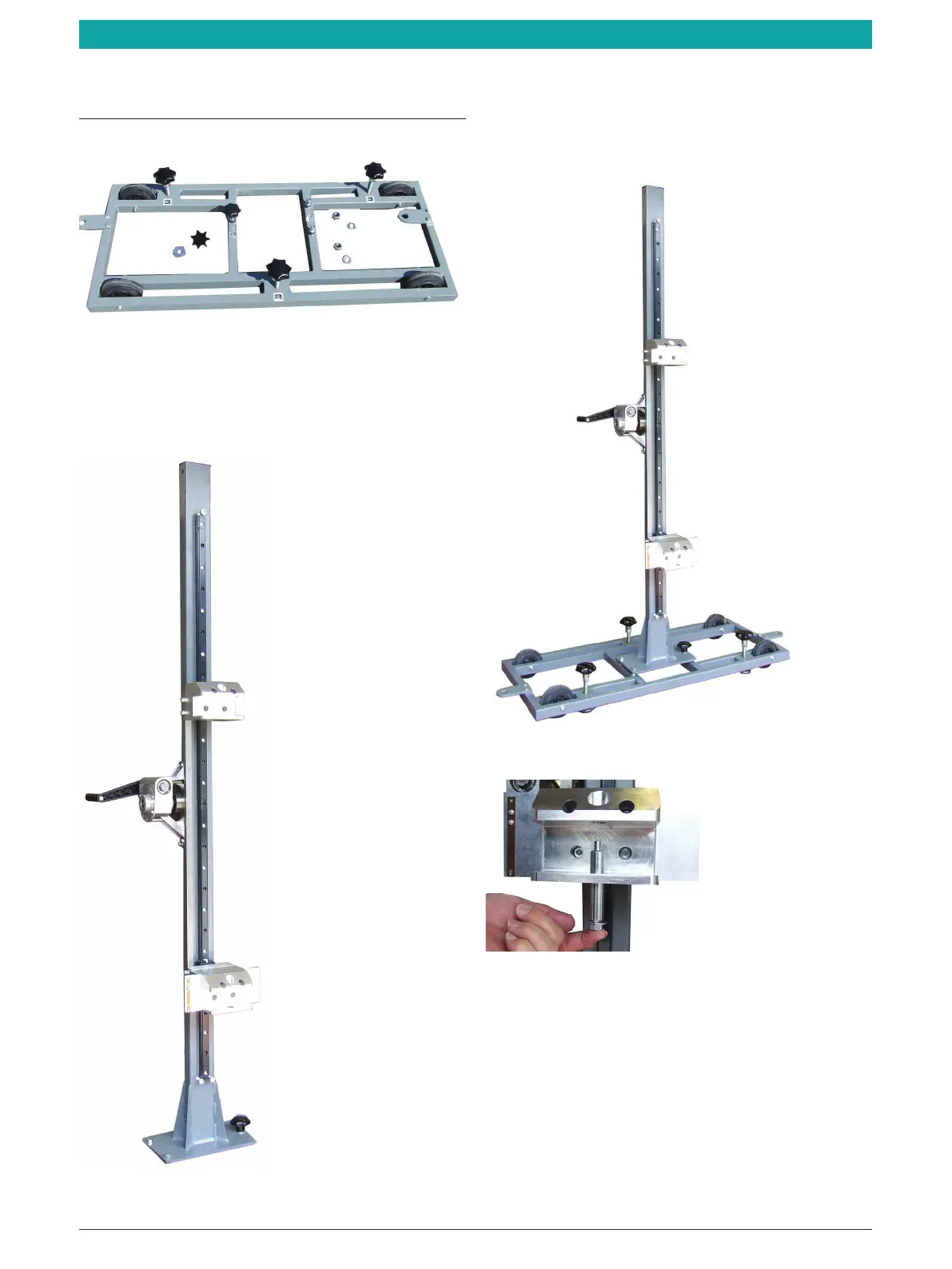

Fig. 1: Onderstel
i Conische ringen, kraaghulzen en schotelveren in de
leveringstoestand laten.
Fig. 2: Staander
1. Staander met de voorgemonteerde schroeven aan
het onderstel bevestigen.
2. Handslinger met schroefdraadpen aan het vierkant
van de wormas bevestigen.
Fig. 3: Staander met onderstel
Fig. 4: Onderste bevestiging staander
3. ArrĂȘteeras uit de onderste bevestiging van de staan-
der verwijderen.
