142 | VAS 6430 | Montaj /kurulumtr |
1 690 386 012 2013-09-24| Beissbarth GmbH
1. Cıvataları sıkıştırın.
2. Çerçevenin ön yüzündeki kıskaç parçalarını aşağı itin
ve sıkıştırın.
5.4.3 Kalibrasyon panelinin saplarını monte edin
1. Kalibrasyon panelini yanal kılavuz dikmelerine koyun.
2. Birinci t-oluğu somunu yanaştırın ve cıvatayı hafif
sıkıştırın.

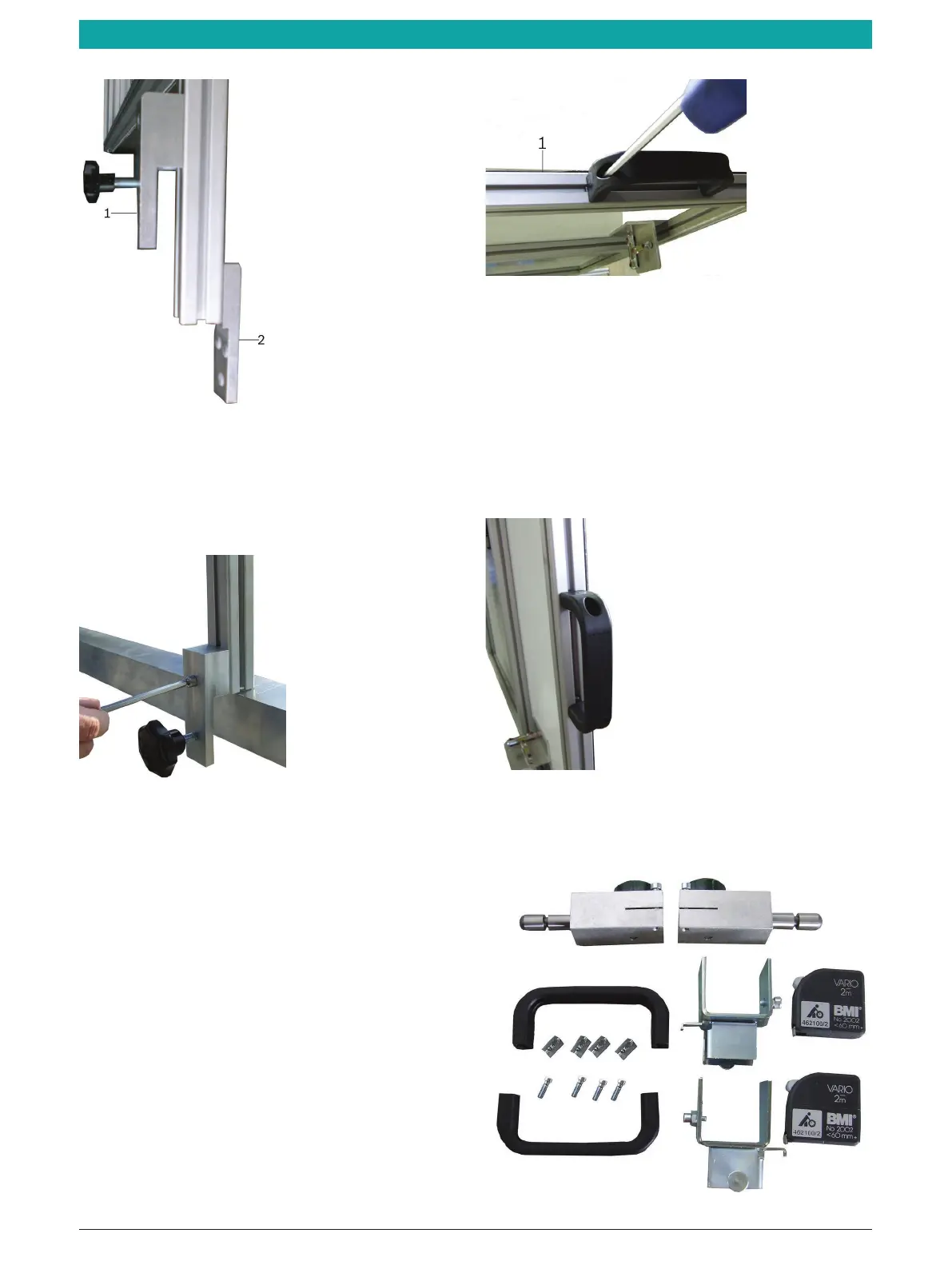

Şek. 16: Kıskaç parçası
1 Arka kıskaç parçası
2 Ön kıskaç parçası
i Kıskaç parçalarının ayar miline oturmamasına dikkat
edin.
Şek. 17: T-oluğu somunu sıkıştırın
1 Kılavuz dikme
1. İkinci t-oluğu somunu yanaştırın ve cıvatayı hafif
sıkıştırın.
2. Sapları ihtiyaca göre gerekli pozisyona itin ve
cıvataları sıkıştırın.
3. Aynı işlemi ikinci tarafta yapın.
i Kalibrasyon panelinin montaj sırasında hasar
görmemesine dikkat edin.
Şek. 18: Sap yüksekliği ayarlanabilir
Saplar ve aksesuar (set)
