Beissbarth VAS 6430 - Unidad de Láser ACC 6430;2; Espejo Reflector ACC 6430;3

Descripción del producto | VAS 6430 | 49 | es
1 690 386 012 2013-09-24| Beissbarth GmbH
5.2 Unidad de láser ACC 6430/2

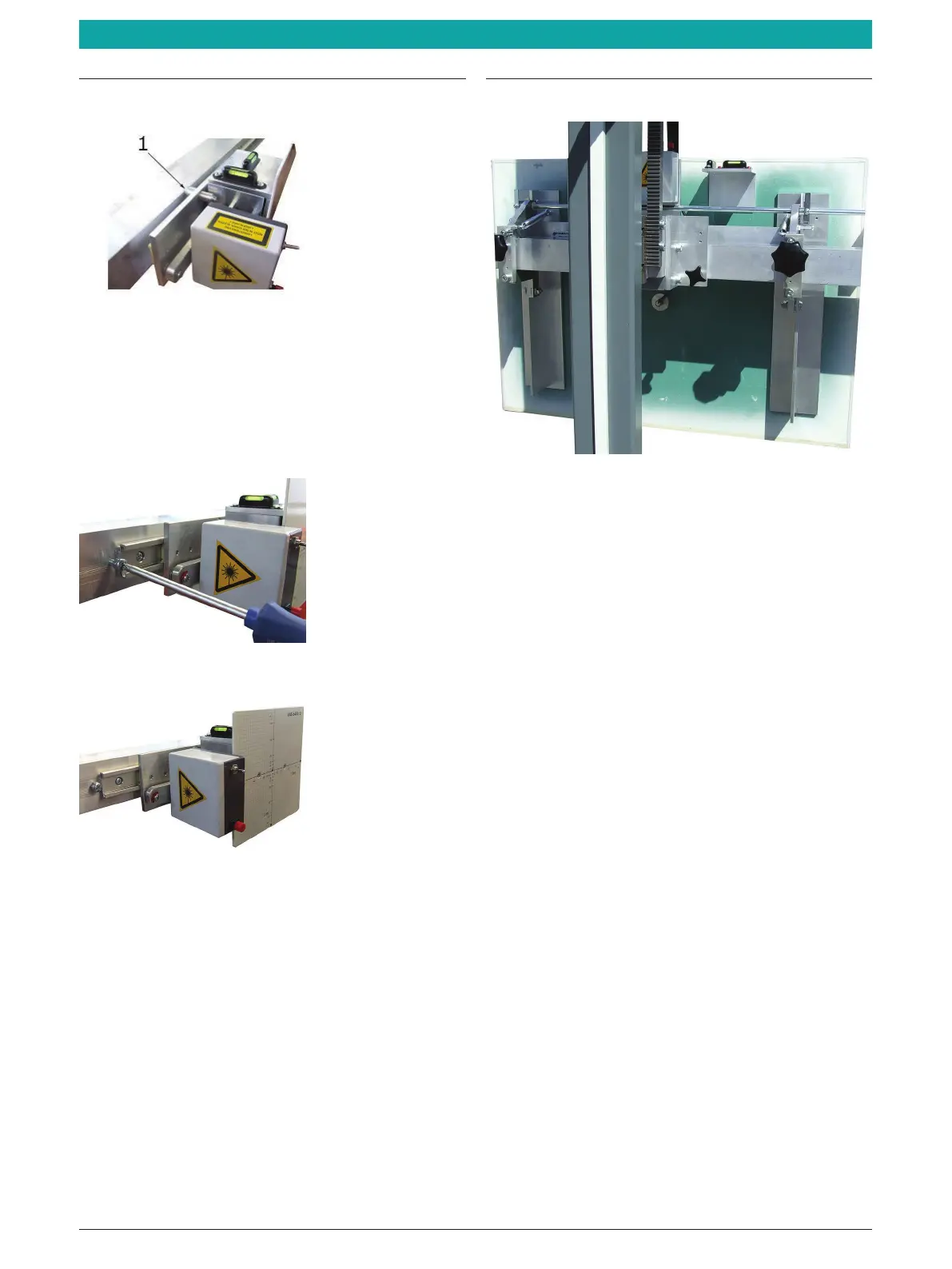

Fig. 10: Montar la unidad de láser
1 Pieza de presión por resorte
i La pieza de presión por resorte debe estar siempre
colocada.
1. Aflojar el tornillo y deslizar la unidad de láser ACC.
2. Apretar de nuevo el tornillo.
Fig. 11: Apriete del tornillo
Fig. 12: Unidad de láser montada
5.3 Espejo reflector ACC 6430/3
Fig. 13: Espejo reflector ACC - vista posterior
1. Deslizar el espejo reflector ACC con el soporte en
"U" hasta el centro a través de la barra de ajuste.
2. Replegar ambos pernos de bloqueo y con los torni-
llos con empuñadura en estrella, fijar el soporte del
espejo en la barra de ajuste.
