64 | VAS 6430 | Montaggio/installazioneit |
1 690 386 012 2013-09-24| Beissbarth GmbH
1. Serrare le viti
2. Spingere gli elementi di serraggio sul lato anteriore
del telaio verso il basso e serrarli.
5.4.3 Montaggio delle impugnature del pannello di
calibrazione
1. Posizionare il pannello di calibrazione sui montanti
di guida laterali.
2. Ruotare verso l’interno il primo tassello scorrevole
e stringere leggermente la vite.

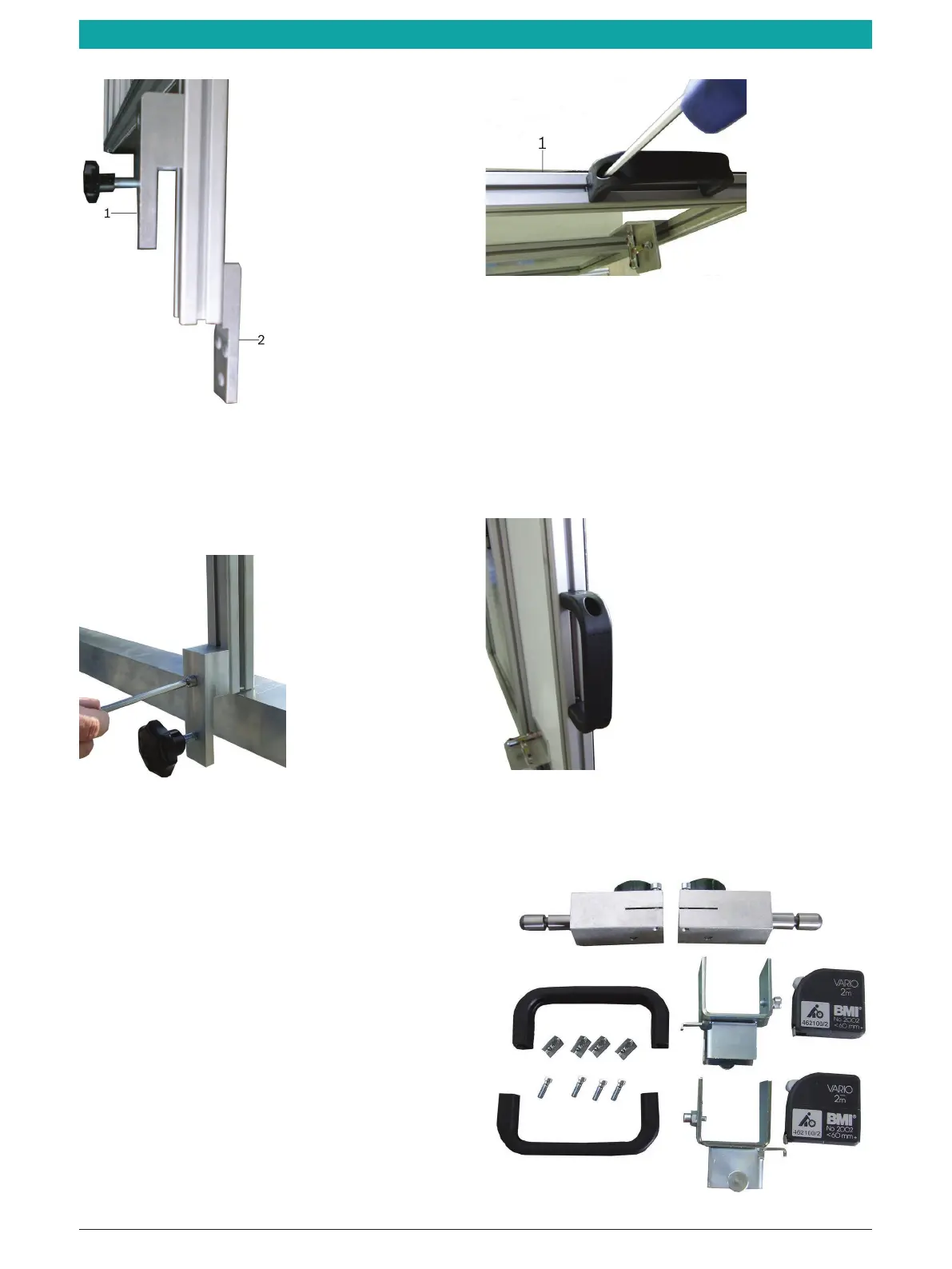

Fig. 16: Elementi di serraggio
1 Elemento di serraggio lato posteriore
2 Elemento di serraggio lato anteriore
i Fare attenzione che gli elementi di serraggio non
poggino sull’albero di messa a punto.
Fig. 17: Serraggio del tassello scorrevole
1 Montante di guida
1. Ruotare verso l’interno il secondo tassello scorrevole
e stringere leggermente la vite.
2. Portare le impugnature nella posizione necessaria
secondo le proprie esigenze e serrare le viti.
3. Ripetere lo stesso procedimento sull’altro lato.
i Fare attenzione a non danneggiare il pannello di
calibrazione durante il montaggio.
Fig. 18: Impugnatura regolabile in altezza
Impugnature e accessori (kit)
