5.5.5 Demontering av inställningsanordning 6430/1
i Se Montering/Uppbyggnad
5.5.6 Montering
Hjälpmedel
För montering stationärt grundstativ 6430/7 måste föl-
jande hjälpmedel föreligga:
R Slagborrmaskin
R Betongborrar (Ø 6, Ø 8)
R Vattenpass (noggrannhet 1mm)
R Måttband
R Insexnyckelsats
R Ringnyckel NV 10
! Genom den fasta monteringen av skenorna i verk-
stadsgolvet uppstår större snubblingsrisk.
1. Rikta in grundstativet enligt riktlinjerna.
2. Förborra vänster sida (se hålbild) med Ø 6.
3. Borra den förborrade sidan med Ø 8.
4. Montera dyblar enligt tillverkarens riktlinjer.
5. Skruva fast skenan för hand.
6. För grundstativet till det första borrläget.
7. Genom punkterna 2 - 5 för höger sida.
 Kontrollera rörligheten.
8. Nivellera diagonalt och vertikalt tills toleransområdet
uppnåtts.
i Vid förborrningen måste grundstativet föras till resp
borrläge.

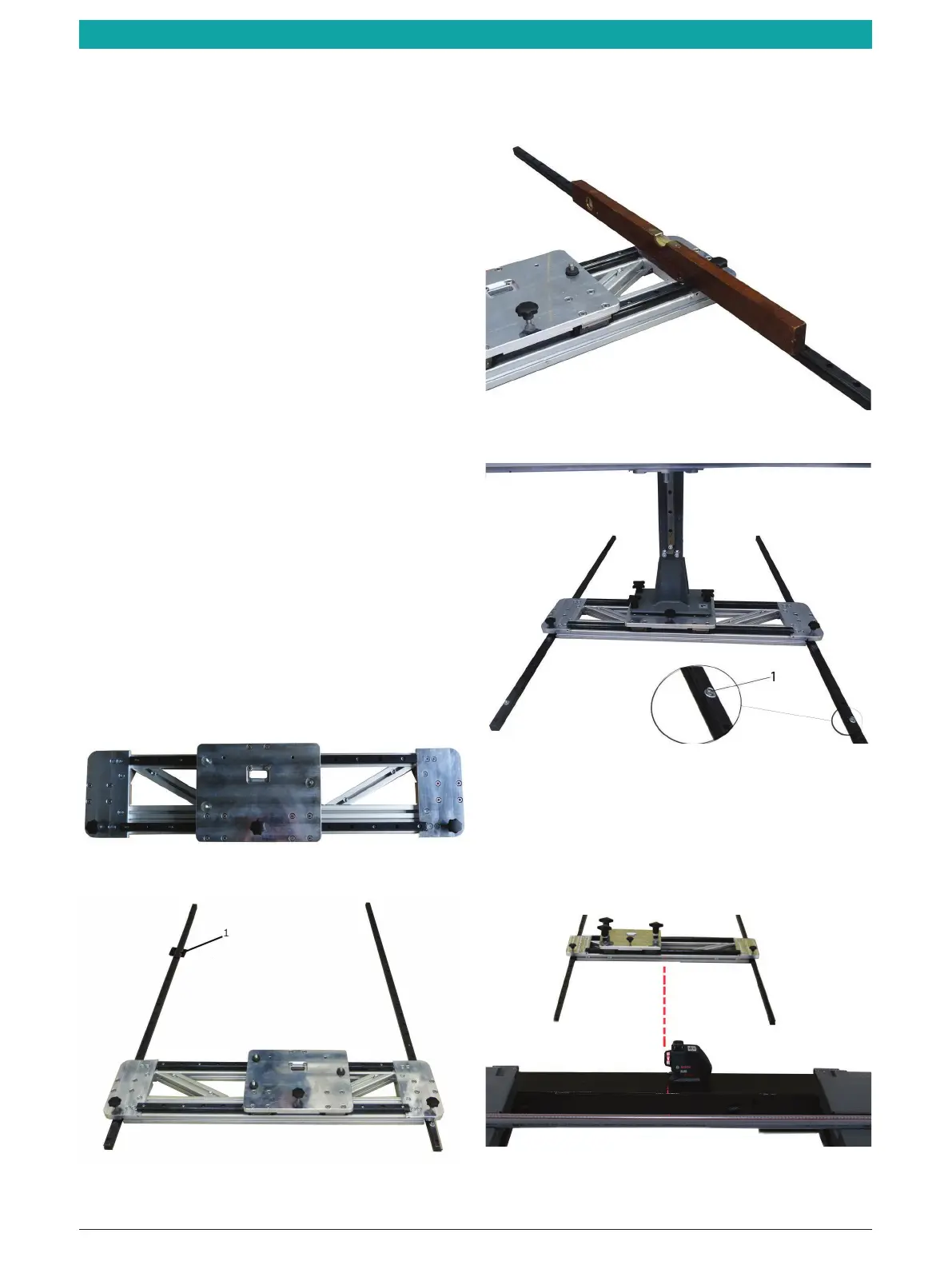

Fig. 22: Stationärt grundstativ
Fig. 23: Stationärt grundstativ med skenor
1 underläggskil
i Vid behov måste ytterligare mellanlägg under
skenorna användas.
Fig. 24: Nivellering
Fig. 25: Stationärt grundstativ med pelare
1 ändanslag
Förflytta ändanslag
1. Ta av täckkåpan
2. Skruva ut den cylindriska skruven.
3. Skruva i den cylindriska skruven med bricka.
Fig. 26: Stationärt grundstativ med korslaser
¶ Stationärt grundstativ centrera med korslasern.
