Produktbeskrivning | VAS 6430 | 75 | sv
1 690 386 012 2013-09-24| Beissbarth GmbH

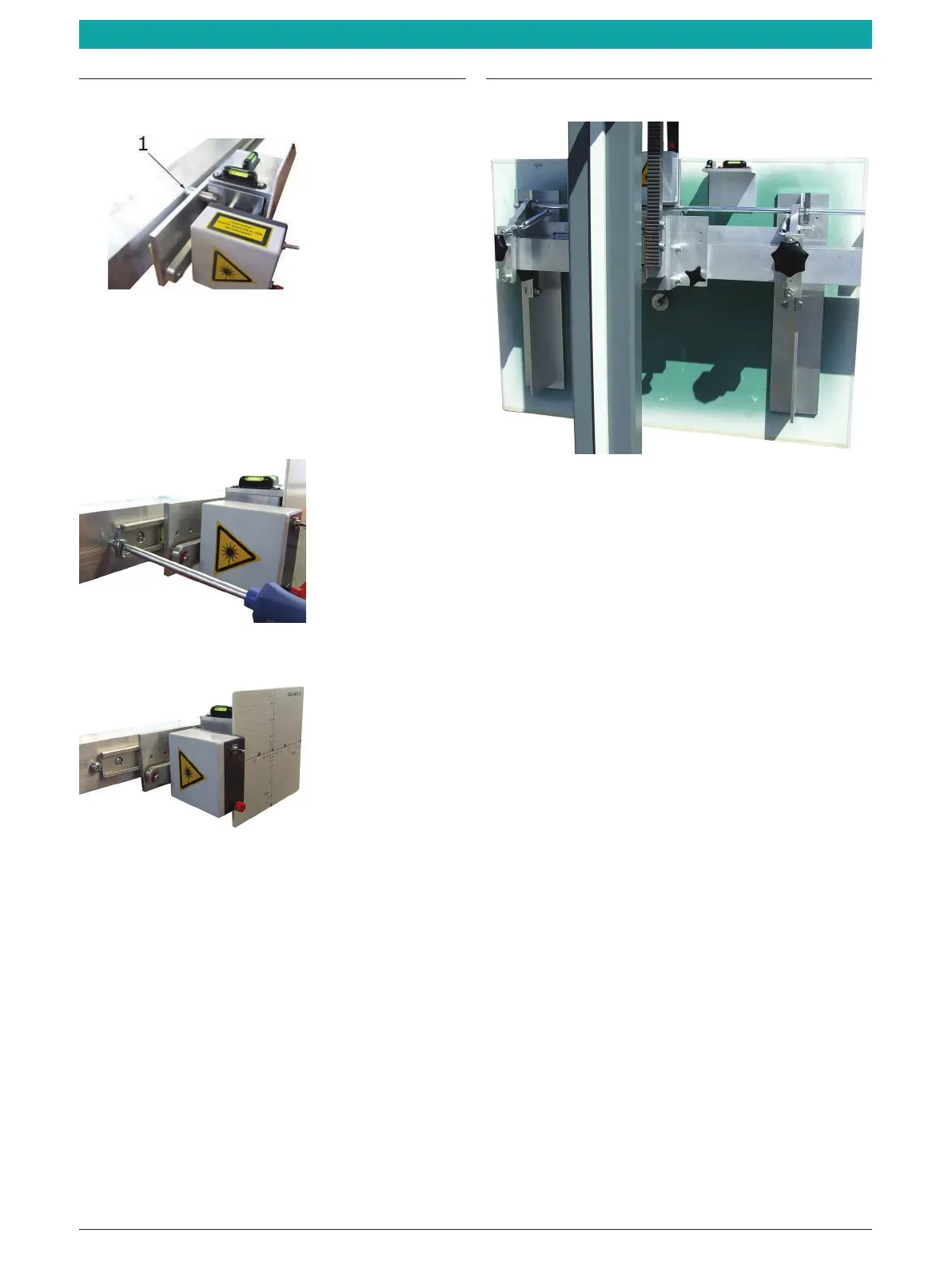

5.2 ACC-laserenhet 6430/2
Fig. 10: Montering av laserenhet
1 Fjädertryckstycke
i Fjädertryckstycket måste alltid vara monterat.
1. Lossa skruven och för in ACC-laserenheten.
2. Dra åt skruven igen.
Fig. 11: Dra åt skruven
Fig. 12: ACC-laserenheten monterad
5.3 ACC-reflektorspegel 6430/3
Fig. 13: ACC-reflektorspegel, baksida
1. För ACC-reflektorspegeln med den "U"-formiga fästet
mitt över justeringsbalken.
2. Sväng in båda låsreglarna och kläm med hjälp av
rattskruvarna fast spegelhållaren på justerings-
balken.
