Beissbarth VAS 6430 - Panneau de Calibrage 6430;4; Montage du Panneau de Calibrage Sur la Colonne; Montage du Panneau de Calibrage Sur la Barre Dajustage

Montage/mise en place | VAS 6430 | 37 | fr
1 690 386 012 2013-09-24| Beissbarth GmbH
5.4 Panneau de calibrage 6430/4

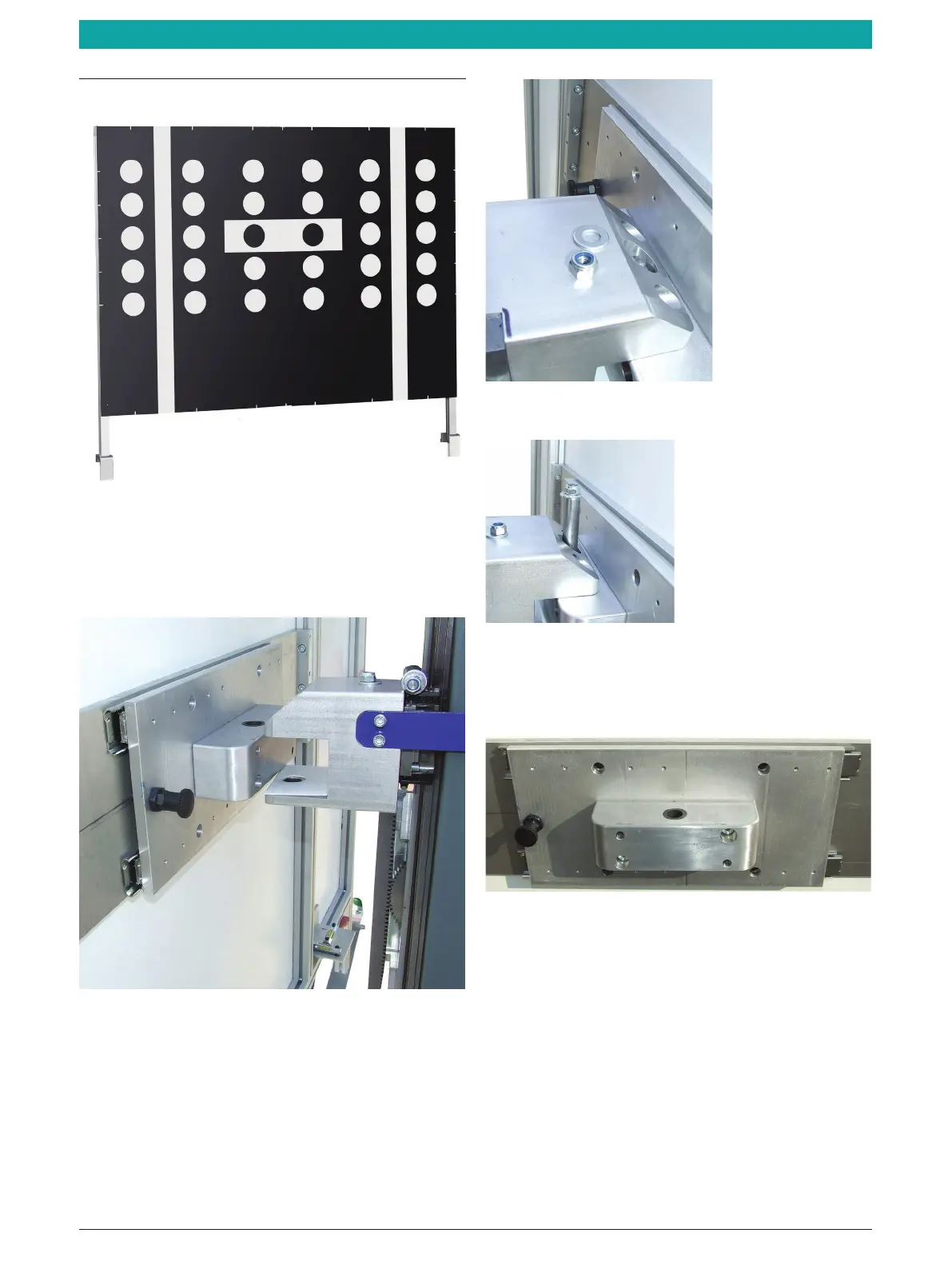

Fig. 14: Vue avant du panneau de calibrage
5.4.1 Montage du panneau de calibrage sur la
colonne
1. Installer le panneau de calibrage sur la colonne
5.4.2 Montage du panneau de calibrage sur la barre
d'ajustage
Fig. 15: Vue arrière du panneau de calibrage avec l'unité
coulissante
1. Placer le panneau de calibrage en position centrale.
2. Abaisser les pièces de serrage situées à l'arrière du
cadre.
1. Vue du haut
2. Axe de blocage
