Montaggio/installazione | VAS 6430 | 67 | it
1 690 386 012 2013-09-24| Beissbarth GmbH
5.5.5 Smontaggio del dispositivo di regolazione
6430/1
i Vedi montaggio/installazione
5.5.6 Montaggio
Mezzi ausiliari
Per il montaggio del telaio base stazionario 6430/7
devono essere disponibili i seguenti mezzi ausiliari:
R Trapano battente
R Punta per calcestruzzo (Ø 6, Ø 8)
R Livella a bolla d’aria (precisione 1mm)
R Metro a nastro
R Serie di chiavi a brugola
R Chiave ad anello con apertura 10
! A causa del montaggio fisso delle guide sul pavi-
mento dell’officina si crea un rischio aumentato di
inciampo.
1. Allineare il telaio base secondo le specifiche.
2. Sul lato sinistro realizzare dei fori preliminari con Ø 6
(vedi schema dei fori).
3. Sul lato preforato allargare i fori con Ø 8.
4. Applicare i tasselli secondo le specifiche del produttore.
5. Avvitare la guida a mano.
6. Posizionare il telaio base sulla prima posizione di fori.
7. Eseguire i punti 2–5 per il lato destro.
Verificare la scorrevolezza.
8. Eseguire la livellazione diagonale e verticale fino a rag-
giungere il campo di tolleranza.
i Durante la realizzazione dei fori preliminari, il telaio
base va spostato nella rispettiva posizione dei fori.

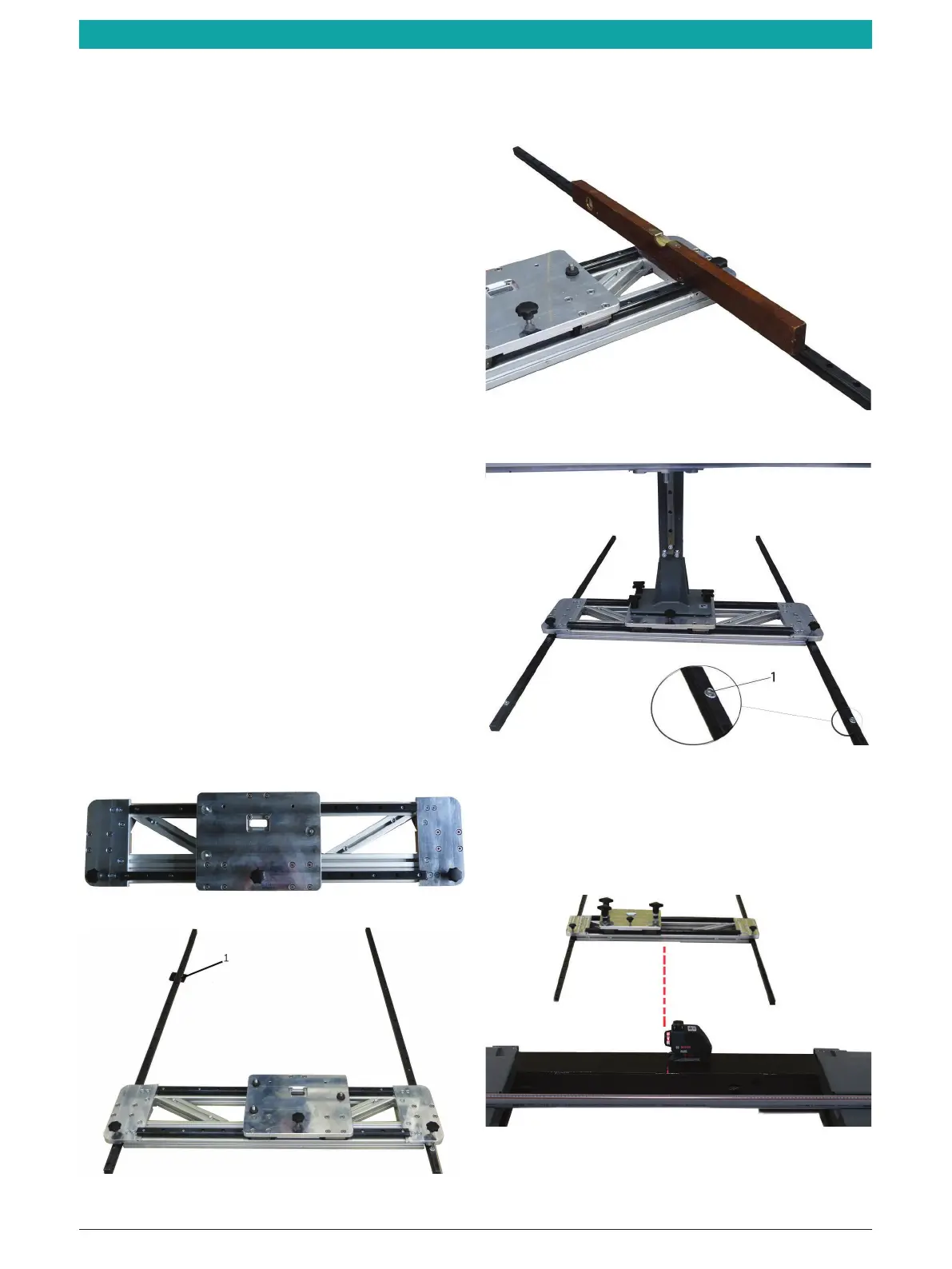

Fig. 22: Telaio base stazionario
Fig. 23: Telaio base stazionario con guide
1 Cuneo di appoggio
i All’occorrenza si devono utilizzare ulteriori rondelle
di compensazione sotto le guide.
Fig. 24: Livellazione
Fig. 25: Telaio base stazionario con colonna
1 Finecorsa
Spostamento del finecorsa
1. Togliere il cappuccio di copertura
2. Svitare la vite a testa cilindrica.
3. Avvitare la vite a testa cilindrica con una rondella.
Fig. 26: Telaio base stazionario con laser a croce
¶ Allineare centralmente il telaio base stazionario con
il laser a croce.
