Beissbarth VAS 6430 - Unité Laser ACC 6430;2; Miroir Réflecteur ACC 6430;3

36 | VAS 6430 | Montage/mise en placefr |
1 690 386 012 2013-09-24| Beissbarth GmbH
5.2 Unité laser ACC 6430/2

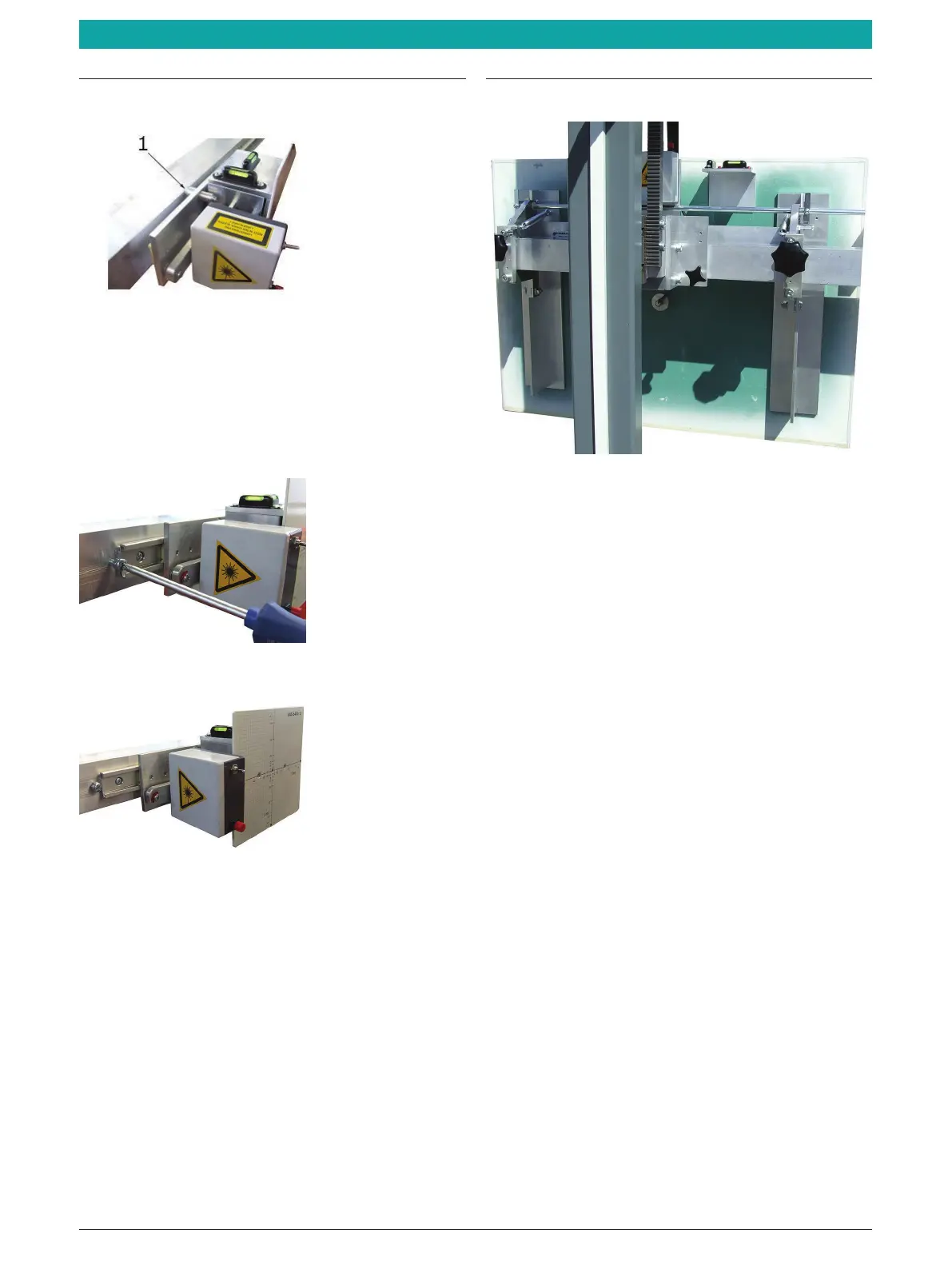

Fig. 10: Montage de l'unité laser
1 Pièce de pression à ressort
i La pièce de pression à ressort doit toujours être
montée.
1. Desserrer la vis et insérer l'unité laser ACC.
2. Serrer à fond la vis.
Fig. 11: Serrage à fond de la vis
Fig. 12: Unité laser ACC montée
5.3 Miroir réflecteur ACC 6430/3
Fig. 13: Vue arrière du miroir réflecteur ACC
1. Déplacer le miroir réflecteur ACC avec le support U
de manière à le centrer sur la barre d'ajustage.
2. Rabattre les deux verrous et bloquer le support
du miroir sur la barre d'ajustage en utilisant les
poignées-étoiles.
