5. 安装/建立
5.1 校准装置 6430/1

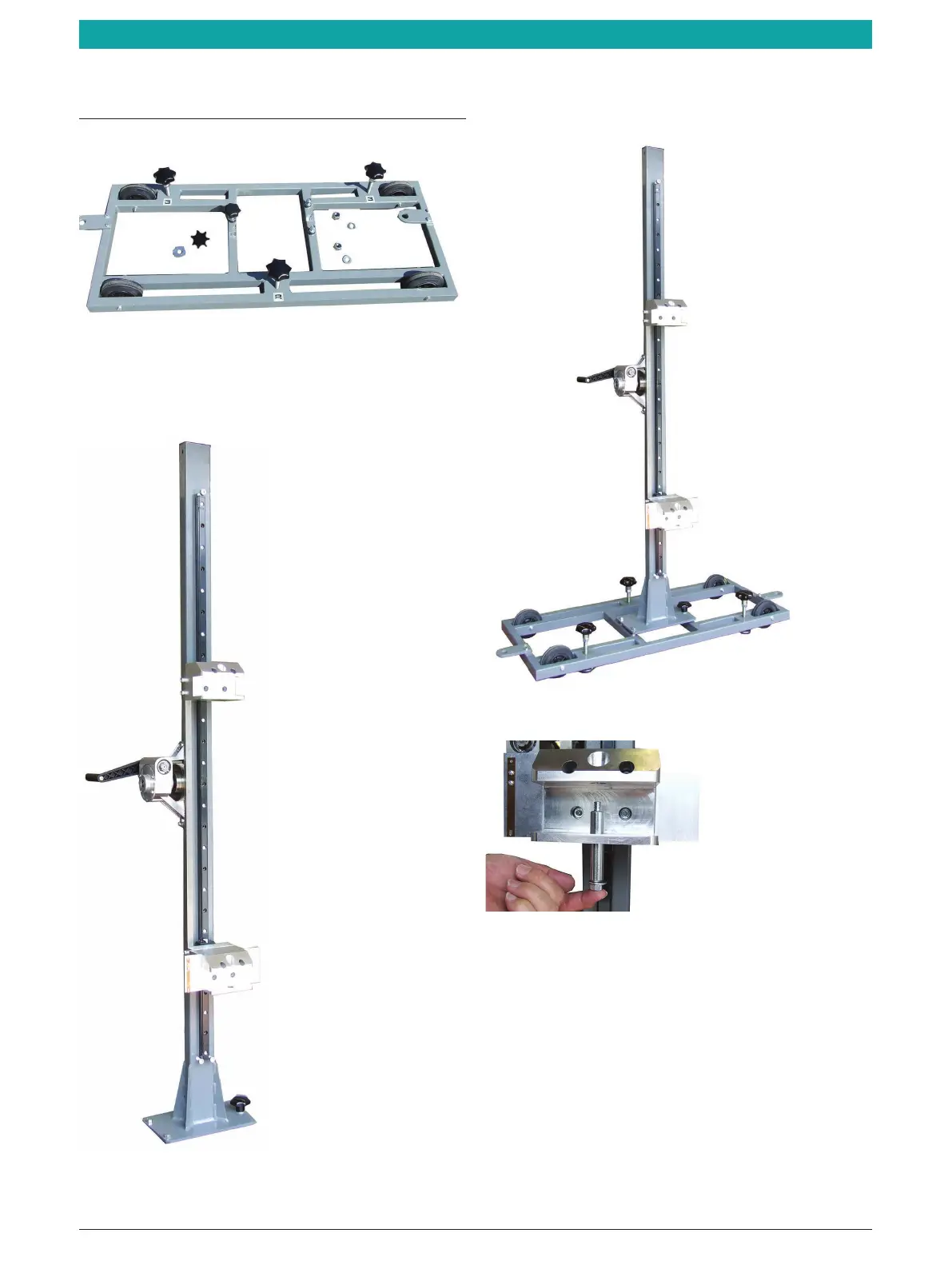

插图 1: 基架
i 将锥形盘、锥形座和盘形弹簧保持在交付状态。
插图 2: 立柱
1. 将预安装有螺钉的立柱固定在基架上。
2. 用螺纹销钉将手摇把固定在螺杆的方头上。
插图 3: 安装在基架上的立柱
插图 4: 立柱下支架
3. 将止动轴从立柱的下支架移除
