152 | VAS 6430 | 产品说明zh |
1 690 386 012 2013-09-24| Beissbarth GmbH
1
2

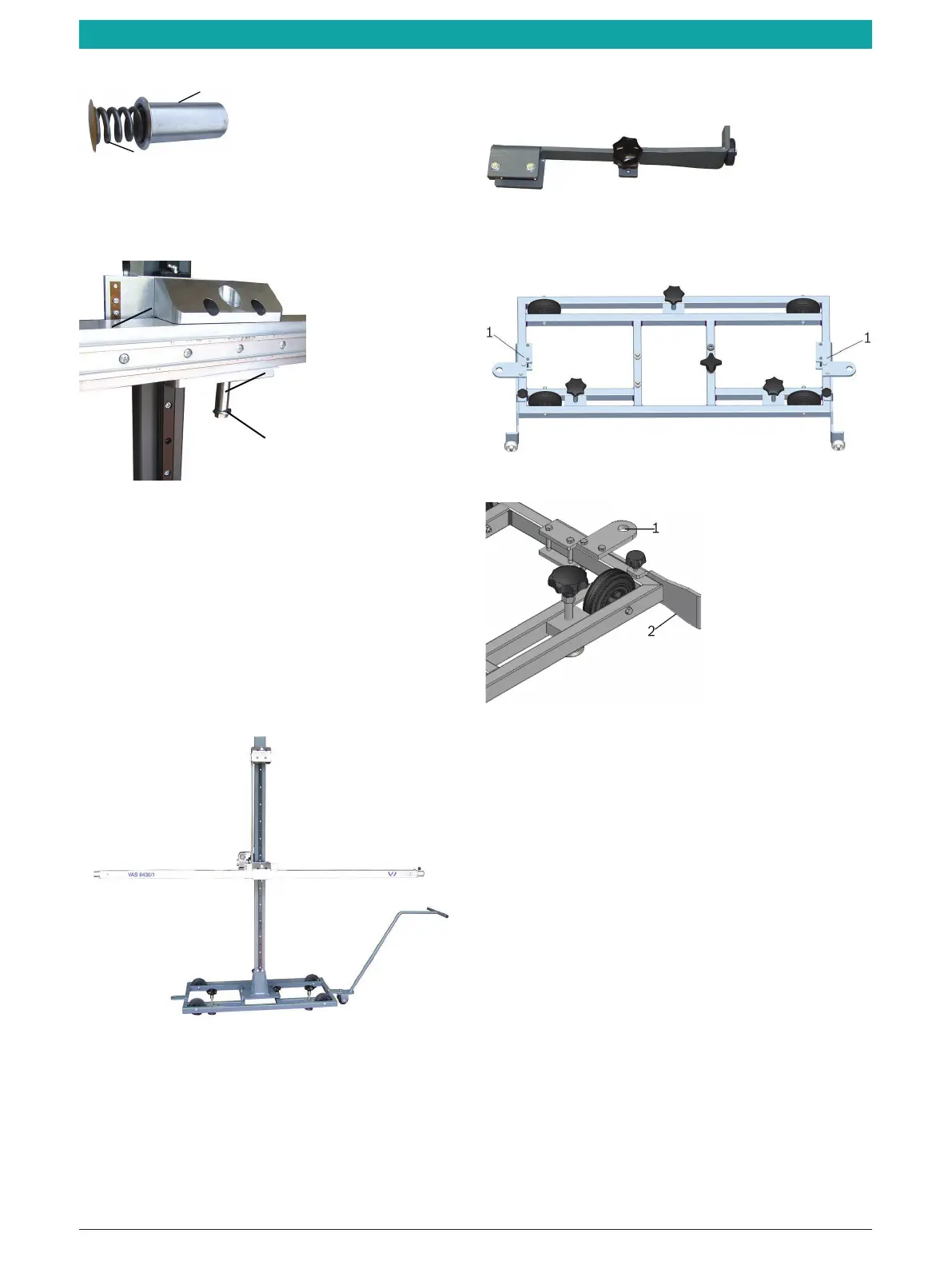

1 弹性套筒
2 回位弹簧
4. 将带回位弹簧的弹性套筒安装进调整杆的 Ø20 内孔中。
1
2
3
插图 5: 用止动销进行固定
1 止动销
2 聚四氟乙烯垫片
3 调整杆
i 必须将随附的聚四氟乙烯垫片安装在底边杆和装配夹之
间。
5. 将调整杆安装在装配夹的直通孔旁。
6. 用止动销从上面固定。
"校准装置 6430/1
插图 6: 校准装置 6430/1
选配的辅助驱动装置
插图 7: 辅助驱动装置
¶ 用两颗螺钉在左侧和右侧将辅助驱动装置安装到基架上。
插图 8: 辅助驱动装置已安装
插图 9: 驱动位置
1 用于牵引杆的内孔
2 驶出辅助驱动装置
