5. Montagem/estrutura

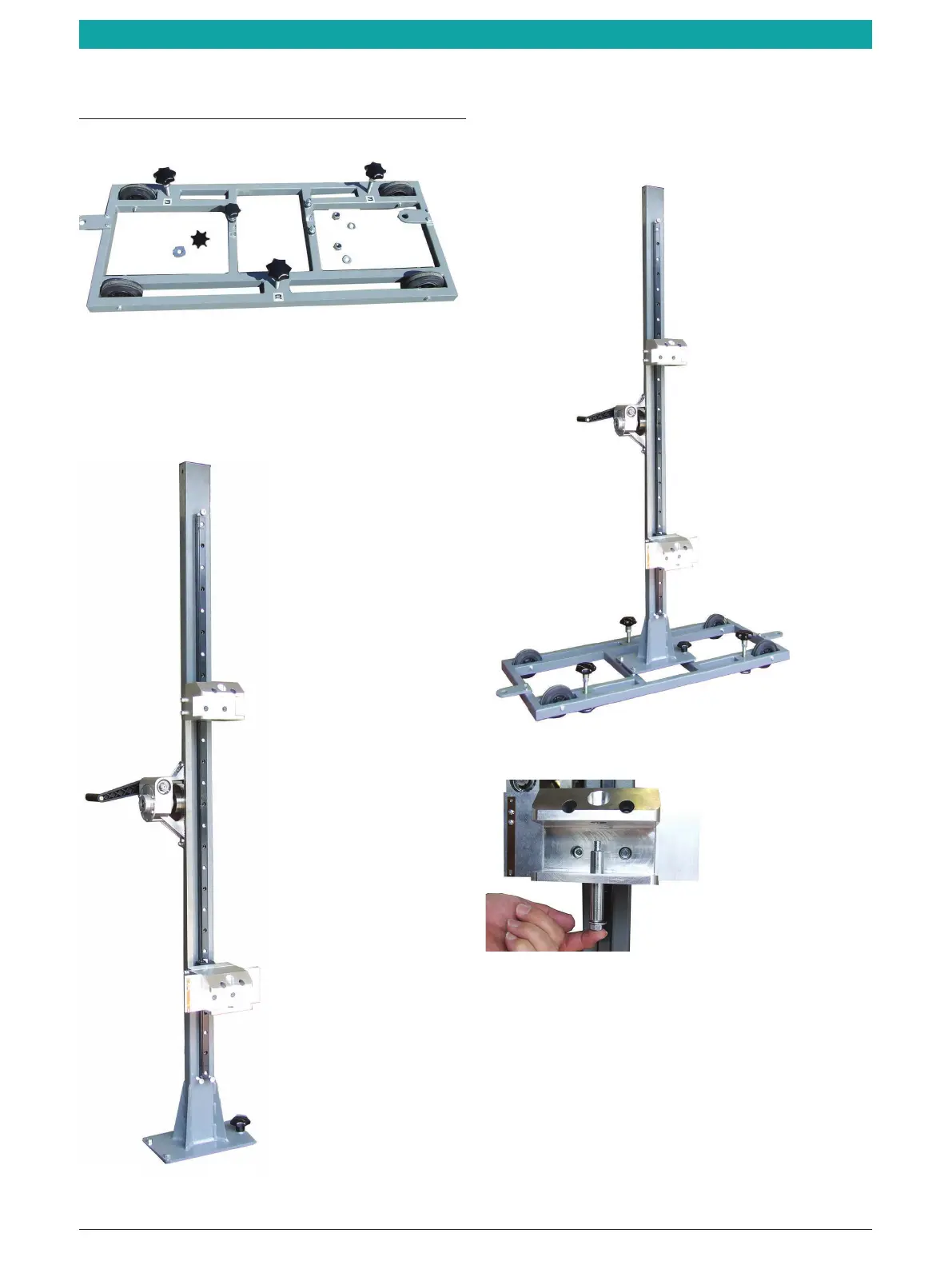

5.1 Dispositivo de calibração 6430/1
Fig. 1: Armação básica
i Deixar os discos cónicos, as anilhas cónicas e as
molas de disco no estado de fornecimento.
Fig. 2: Coluna
1. Fixar a coluna com os parafusos pré-montados à
armação básica.
2. Fixar a manivela no rectângulo do eixo sem-fim com
o pino roscado.
Fig. 3: Coluna com a armação básica
Fig. 4: Suporte inferior da coluna
3. Retirar o eixo de retenção do suporte inferior da
coluna.
