Beissbarth VAS 6430 - Montera Kalibreringspanelens Handtag

Produktbeskrivning | VAS 6430 | 77 | sv
1 690 386 012 2013-09-24| Beissbarth GmbH
1. Dra åt skruvarna
2. För klämmorna på ramens framsida nedåt och spänn
dem.
5.4.3 Montera kalibreringspanelens handtag
1. Lägg kalibreringspanelen på sidstängerna.
2. Sväng in den första spårtärningen och dra åt skruven
lätt.

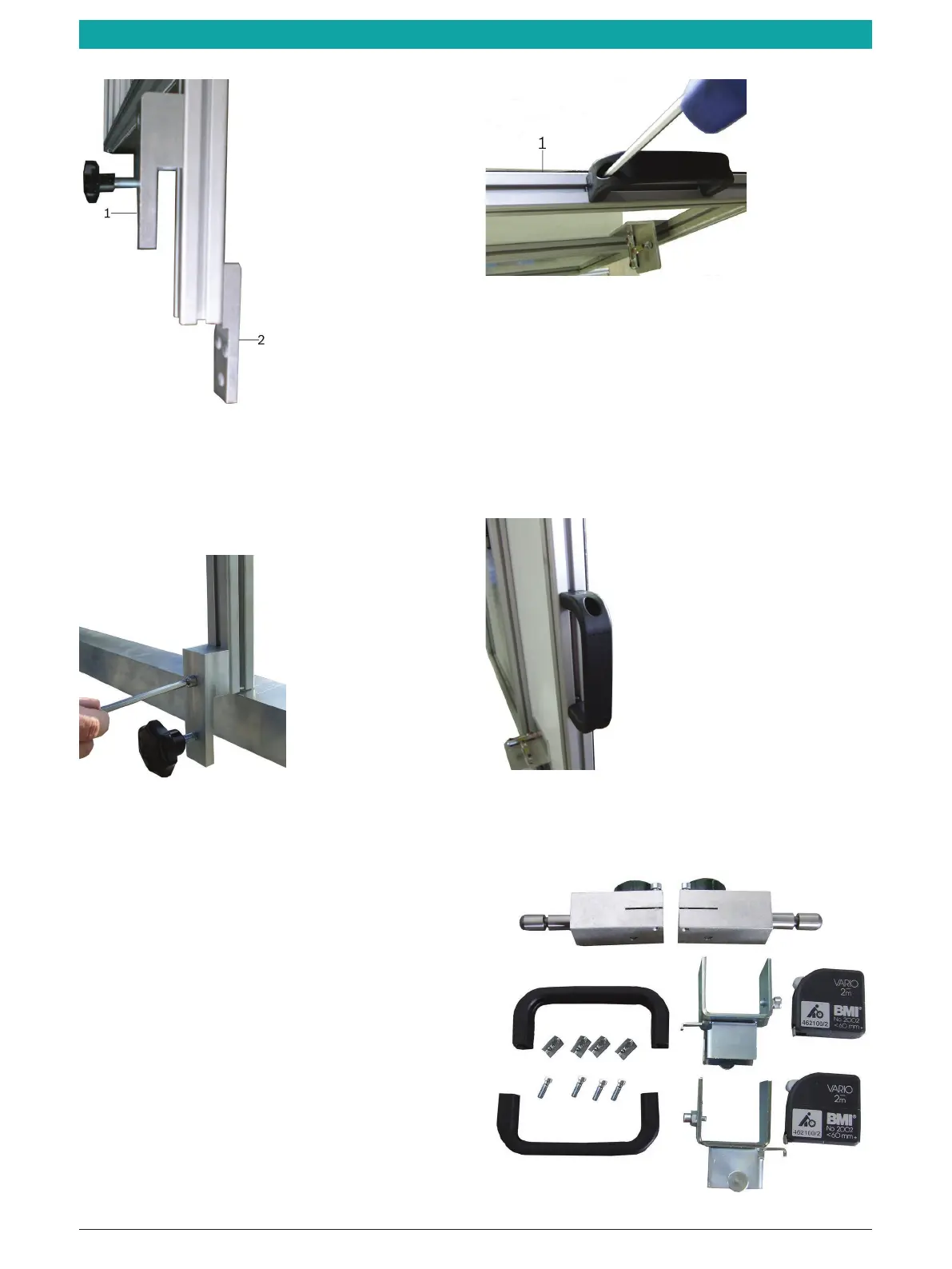

Fig. 16: Klämmor
1 Klämma bak
2 Klämma fram
i Se till att klämmorna inte ligger på justeringsaxeln.
Fig. 17: Dra åt spårtärningen
1 Styrstång
1. Sväng in den andra spårtärningen och dra åt skruven
lätt.
2. För vid behov in handtagen till rätt läge och dra åt
skruvarna.
3. Upprepa tillvägagångssättet på den andra sidan.
i Se till att kalibreringspanelen inte skadas vid monte-
ringen.
Fig. 18: Handtaget kan ställas in i höjd.
Handtag och tillbehör (set)
