Beissbarth VAS 6430 - Kalibratiepaneel 6430;4; Kalibratiepaneel Aan Staander Monteren; Kalibratiepaneel Aan Afstelbalk Monteren

Montage/opbouw | VAS 6430 | 89 | nl
1 690 386 012 2013-09-24| Beissbarth GmbH

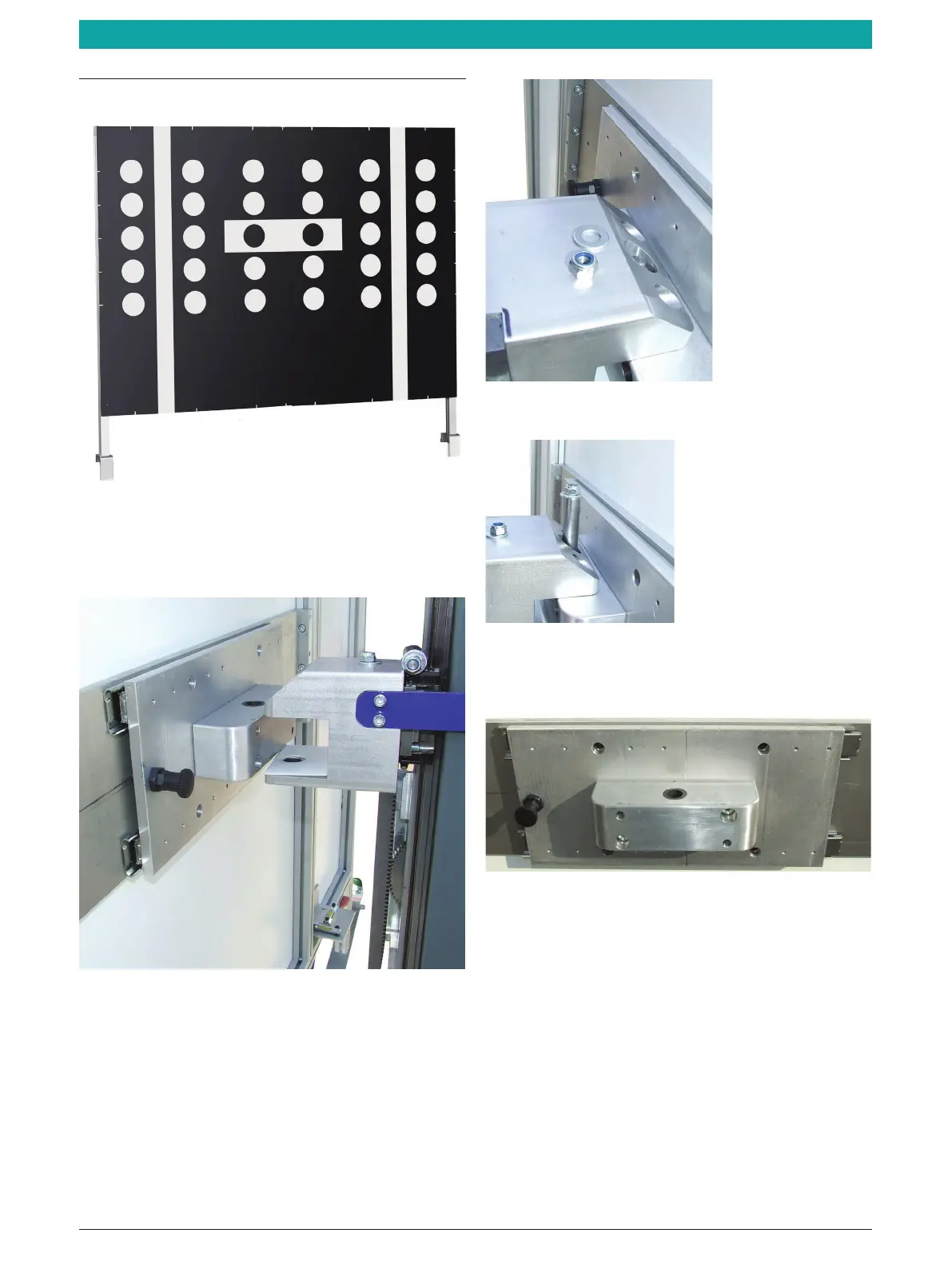

5.4 Kalibratiepaneel 6430/4
Fig. 14: Vooraanzicht kalibratiepaneel
5.4.1 Kalibratiepaneel aan staander monteren
1. Kalibratiepaneel aan staander aanbrengen
5.4.2 Kalibratiepaneel aan afstelbalk monteren
Fig. 15: Achteraanzicht kalibratiepaneel met schuifeenheid
1. Kalibratiepaneel in de middelste positie plaatsen.
2. Klemstukken aan de achterzijde van het frame
omlaag schuiven.
1. Bovenaanzicht.
2. Arrêteeras
