5.5.2 Alésages
4
3
2
1
55
5
5
5
5
5
5

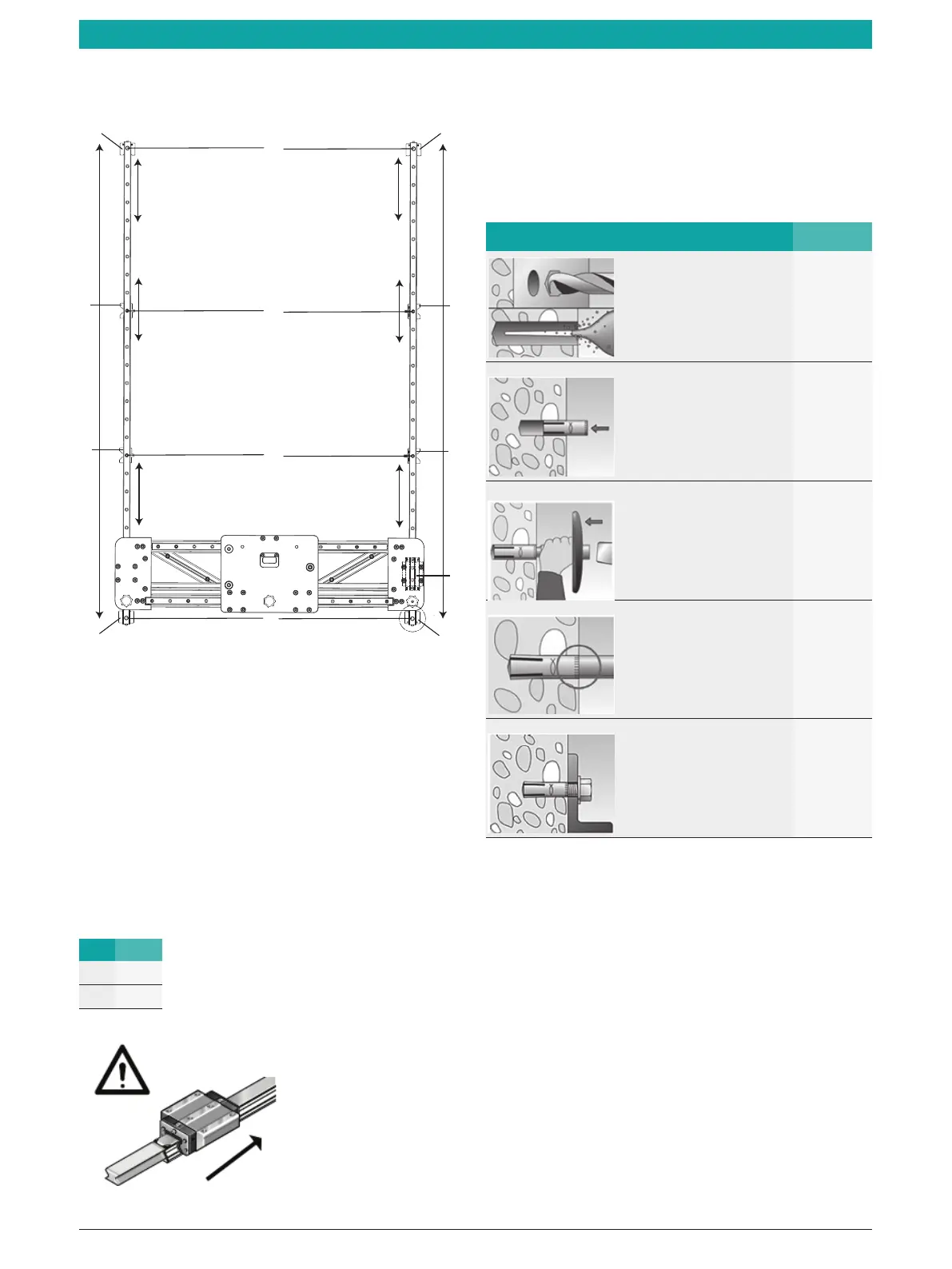

Fig. 20: Schéma de perçage
1 Trou 27
2 Trou 18
3 Trou 10
4 Trou 1
5 Rondelles de compensation
6 Chariot de guidage
i Insérer une rondelle de compensation (2 mm)
à chaque position de perçage.
i Procéder à la mise à niveau en diagonale et à la
verticale jusqu'à ce que la plage de tolérance soit
atteinte.
M
A
Nm
M6 4
M8 23
Fig. 21: Chariot de guidage
5.5.3 Préparation du sol
i La mise en place correcte requiert un sol en béton
sans aspérités ni fissures et plan.
5.5.4 Mise en place des chevilles
Mise en place des chevilles Etape
1
2
3
4
5
i Utiliser impérativement un aspirateur durant le perçage.
6
