Montaggio/installazione | VAS 6430 | 63 | it
1 690 386 012 2013-09-24| Beissbarth GmbH

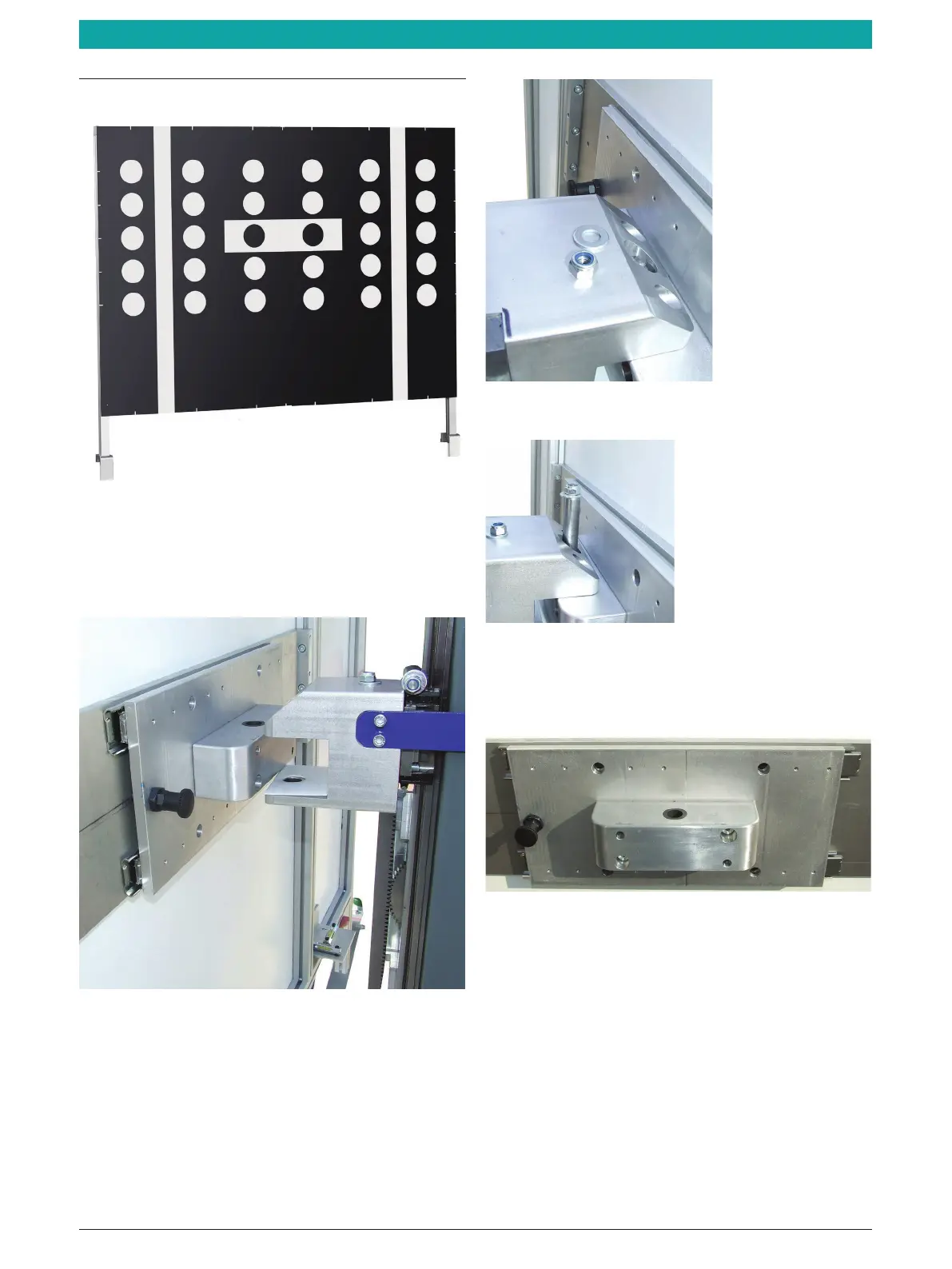

5.4 Pannello di calibrazione 6430/4
Fig. 14: Pannello di calibrazione – vista dal lato anteriore
5.4.1 Montaggio del pannello di calibrazione sulla
colonna
1. Applicazione del pannello di calibrazione sulla
colonna
5.4.2 Montaggio del pannello di calibrazione sulla
barra di messa a punto
Fig. 15: Pannello di calibrazione – vista lato posteriore con unità
scorrevole
1. Portare il pannello di calibrazione in posizione
centrale.
2. Spingere gli elementi di serraggio sul lato posteriore
del telaio verso il basso.
1. Vista dall’alto.
2. Asse di bloccaggio
