1. Schroeven vastdraaien
2. Klemstukken aan de voorzijde van het frame omlaag
schuiven en aandraaien.

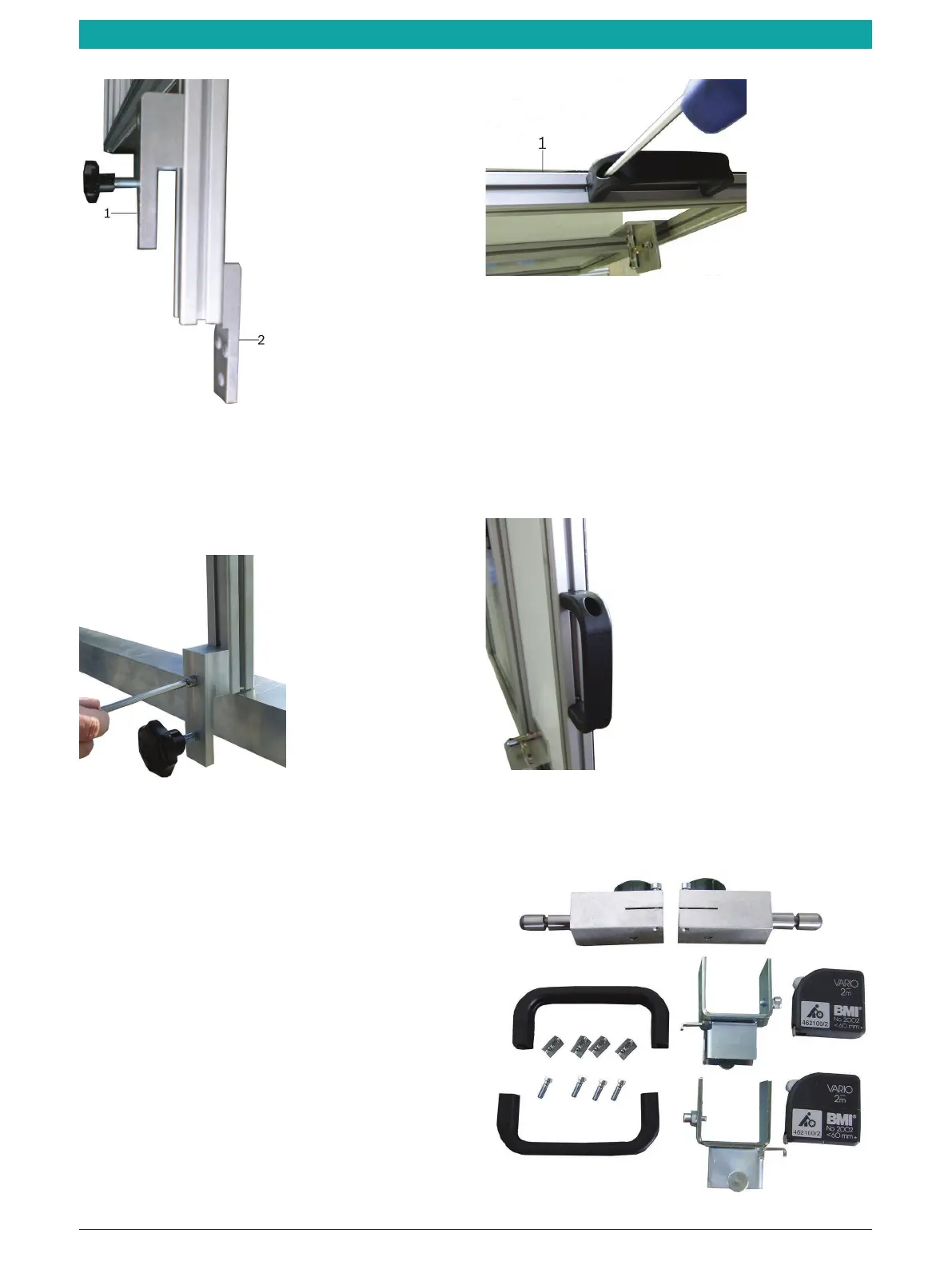

5.4.3 Greep van het kalibratiepaneel monteren
1. Kalibratiepaneel op de zijdelingse geleidingsrails
leggen.
2. De eerste klemmoer naar binnen schuiven en de
schroef licht aandraaien.
Fig. 16: Klemstukken
1 Klemstuk achter
2 Klemstuk voor
i Ervoor zorgen dat de klemstukken geen contact
maken met de afstelas.
Fig. 17: Klemmoer aandraaien
1 Geleidingsrail
1. Tweede klemmoer naar binnen schuiven en de
schroef licht aandraaien.
2. Greep zo nodig naar de gewenste positie schuiven
en de schroeven stevig aandraaien.
3. Dezelfde procedure aan de tweede zijde uitvoeren.
i Ervoor zorgen dat het kalibratiepaneel niet wordt
beschadigd tijdens de montage.
Fig. 18: Greep in hoogte verstelbaar
Grepen en toebehoren (set)
