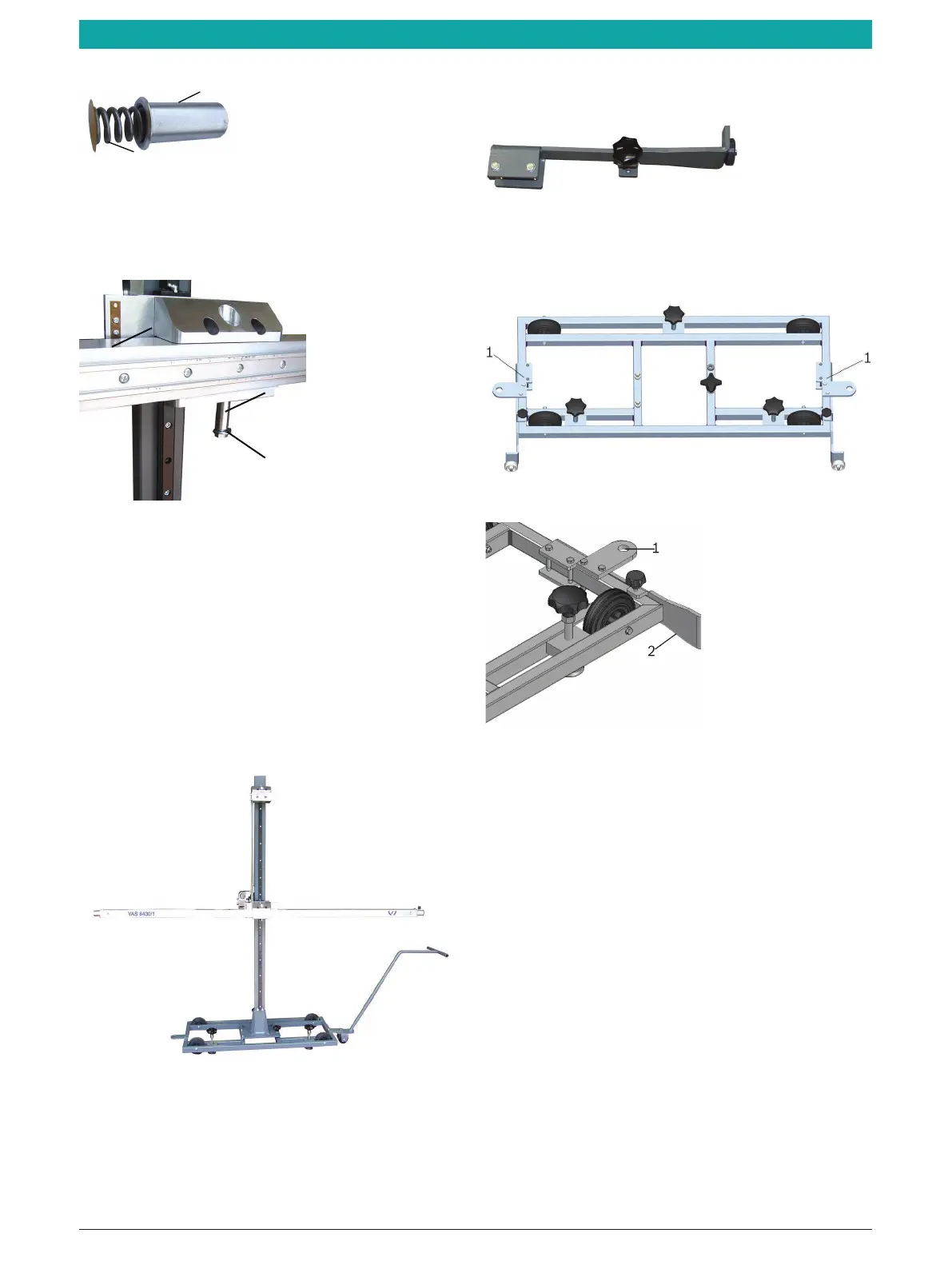

Beissbarth VAS 6430 - Afstelinrichting 6430;1

Montage/opbouw | VAS 6430 | 87 | nl
1 690 386 012 2013-09-24| Beissbarth GmbH
1
2
1 Veerhuls
2 Terugstelveer
4. Veerhuls met terugstelveer in de Ø20 boring van de
afstelbalk aanbrengen.
1
2
3
Fig. 5: Fixering met arrêteerpen
1 Arrêteerpen
2 Teflonlaag
3 Afstelbalk
i Meegeleverde teflonlaag moet zich tussen onderzijde
balk en bevestigingsklem bevinden.
5. Afstelbalk aan de doorlopende boring van de
bevestigingsklem aanbrengen.
6. Met de arrêteerpen van bovenaf fixeren.
"Afstelinrichting 6430/1
Fig. 6: Afstelinrichting 6430/1
Optionele rijondersteuning
Fig. 7: Rijondersteuning
¶ Rijondersteuning links en rechts met de beide
schroeven aan het onderstel monteren.
Fig. 8: Rijondersteuning gemonteerd
Fig. 9: Positie rijden
1 Boring voor dissel
2 Rijondersteuning uitgeschoven
