92 | VAS 6430 | Montage/opbouwnl |
1 690 386 012 2013-09-24| Beissbarth GmbH
5.5.2 Boringen
4
3
2
1
55
5
5
5
5
5
5

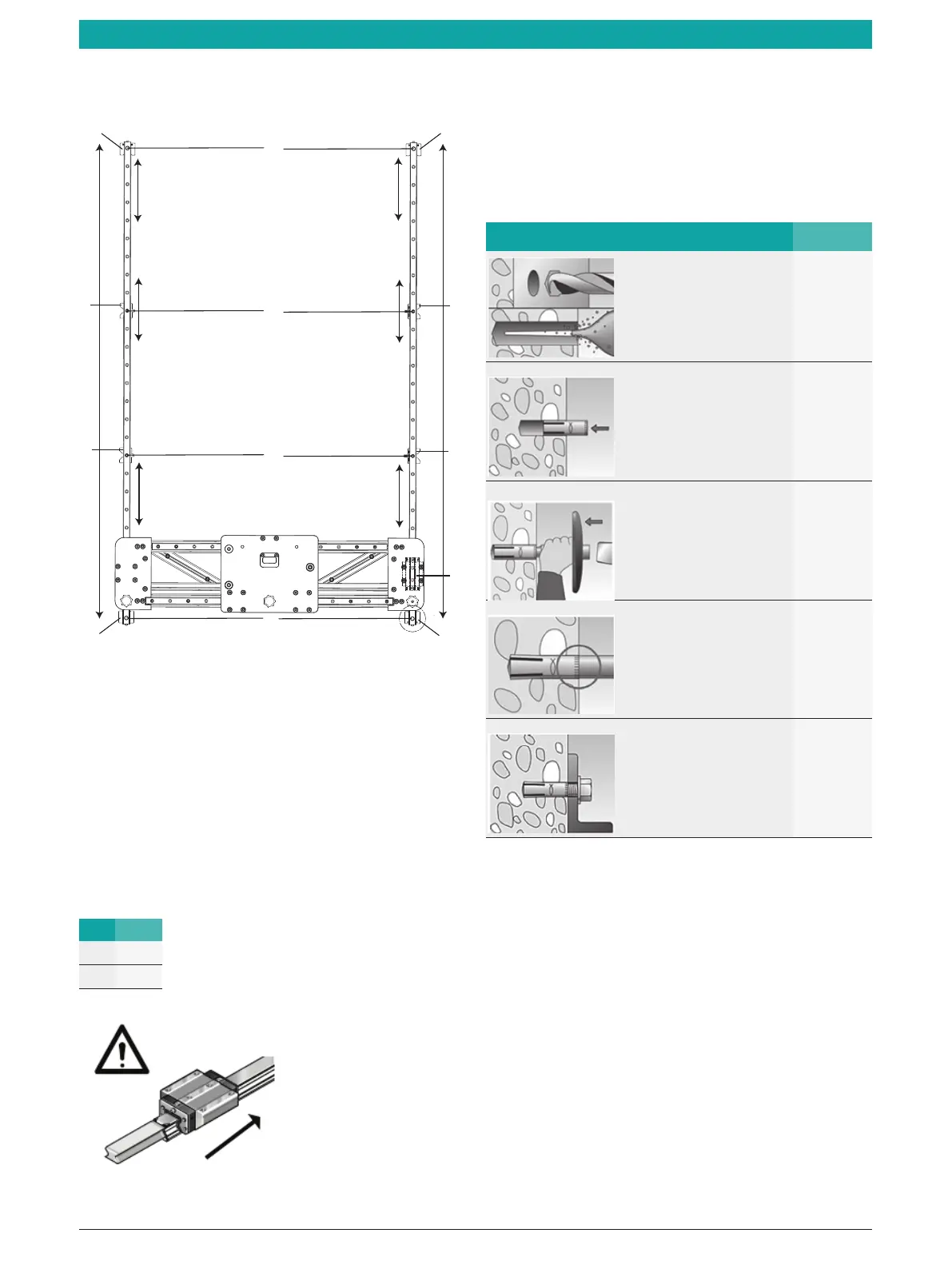

Fig. 20: Gatenschema
1 Gat 27
2 Gat 18
3 Gat 10
4 Gat 1
5 Vulringen
6 Geleidingswagen
i Op elke boorpositie telkens 1x vulring (2 mm)
aanbrengen.
i Diagonale en verticale nivellering uitvoeren tot het
tolerantiebereik is bereikt.
M
A
Nm
M6 4
M8 23
Fig. 21: Geleidingswagen
5.5.3 Vloer voorbereiden
i Voorwaarde voor een goede opstelling is een egale,
ongescheurde, horizontale betonnen vloer.
5.5.4 Pluggen aanbrengen
Pluggen aanbrengen Stap
1
2
3
4
5
i Tijdens het boren altijd een stofzuiger gebruiken.
6
