5. Montage/mise en place
5.1 Dispositif de calibrage 6430/1

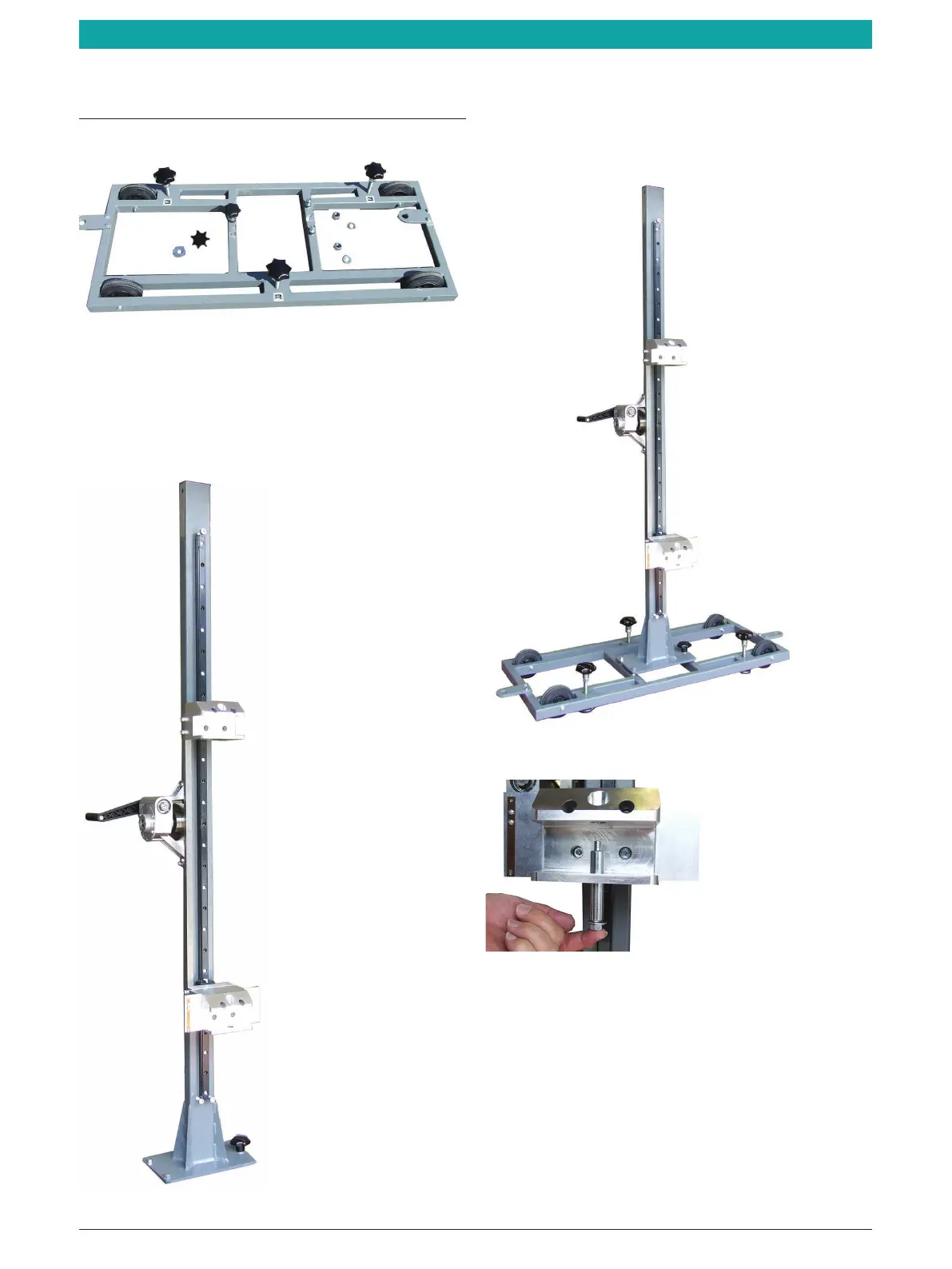

Fig. 1: Châssis
i Laisser les rondelles coniques, les rondelles
concaves ainsi que les rondelles à ressort dans leur
état de livraison.
Fig. 2: Colonne
1. Fixer la colonne avec les vis prémontées sur le
châssis.
2. Fixer la manivelle avec la tige filetée sur le carré de
l'arbre à vis sans fin.
Fig. 3: Colonne avec le châssis
Fig. 4: Fixation inférieure de la colonne
3. Retirer l'axe de blocage de la fixation inférieure de la
colonne.
