5. Montage /Aufbau:
5.1 Justagevorrichtung 6430/1

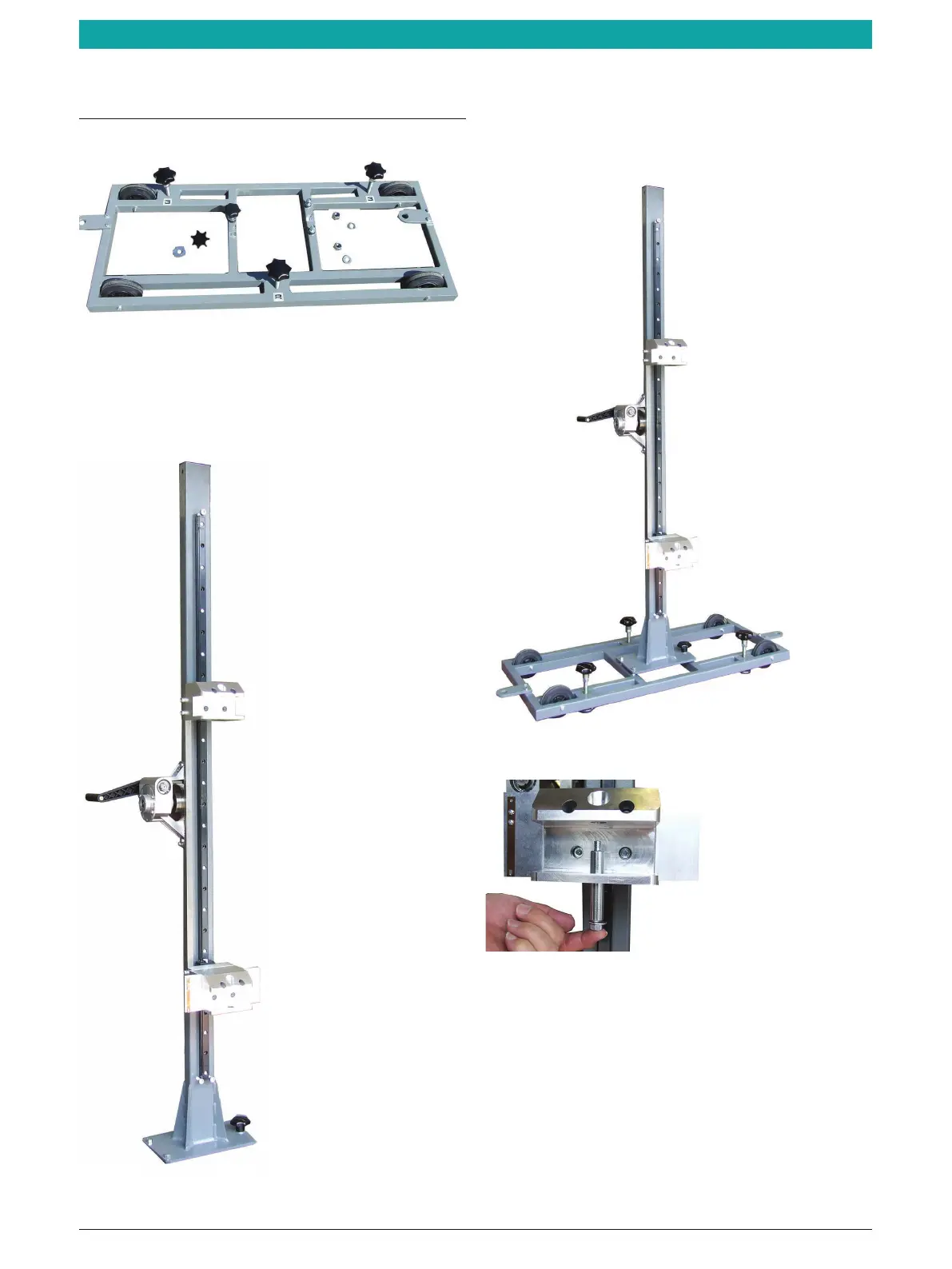

Fig. 1: Grundgestell
i Kegelscheiben, Kegelpfannen und Tellerfedern in
dem Zustand der Lieferung belassen.
Fig. 2: Standsäule
1. Standsäule mit den vormontierten Schrauben am
Grundgestell befestigen.
2. Handkurbel mittels Gewindestift auf den Vierkant
der Schneckenwelle befestigen.
Fig. 3: Standsäule mit Grundgestell
Fig. 4: Untere Halterung Standsäule
3. Arretierachse aus der unteren Halterung der Stand-
säule entfernen.
