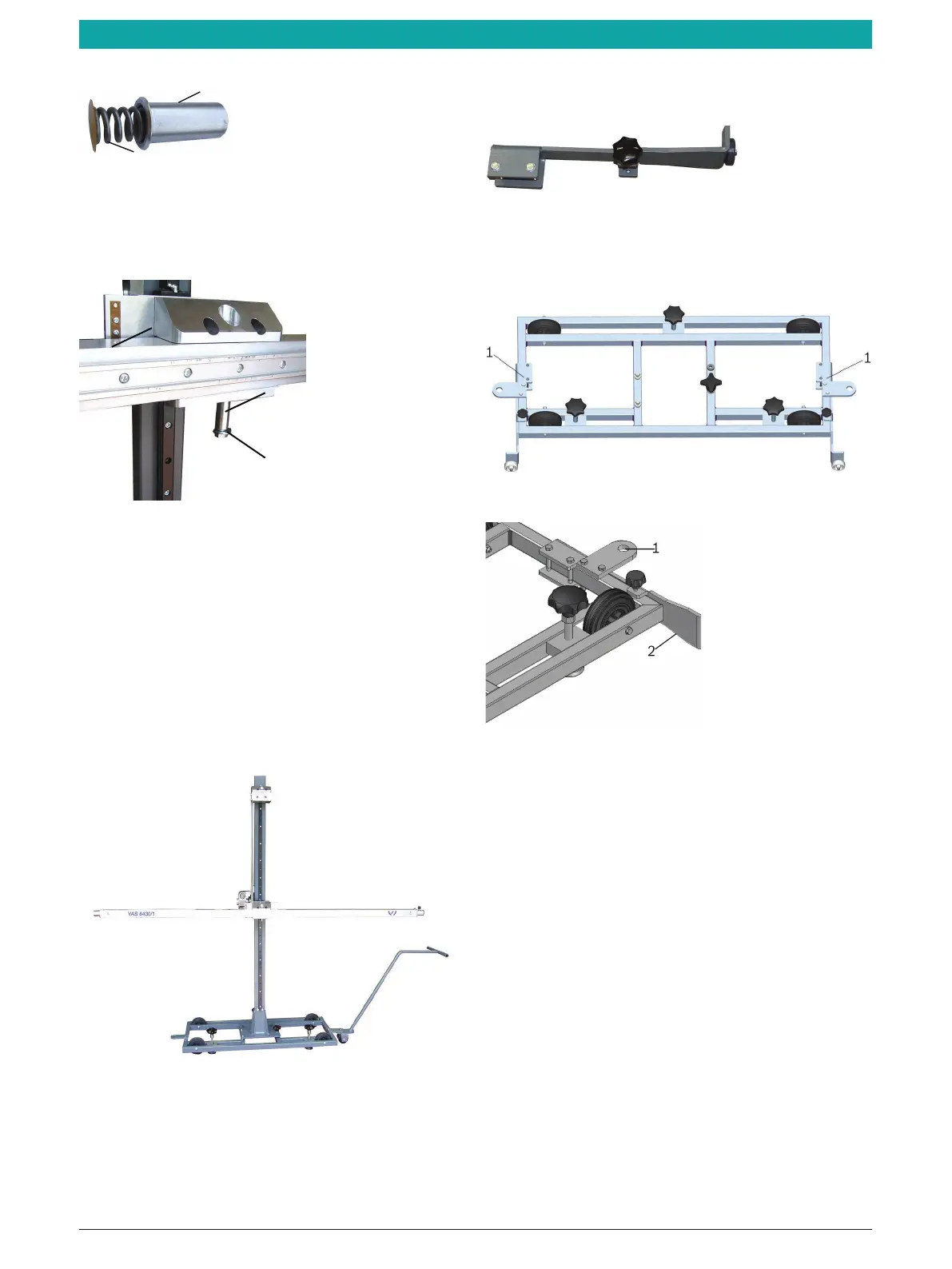

Montage /Aufbau: | VAS 6430 | 9 | de
1 690 386 012 2013-09-24| Beissbarth GmbH
1
2
1 Federhülse
2 Rückstellfeder
4. Federhülse mit Rückstellfeder in der Ø20 Bohrung
des Justagebalkens anbringen.
1
2
3
Fig. 5: Fixierung mit Arretierbolzen
1 Arretierbolzen
2 Teflonscheibe
3 Justagebalken
i Beiliegende Teflonscheibe muss sich zwichen Unter-
seite Balken und Aufnahmeklammer befinden.
5. Justagebalken an der Durchgangsbohrung der Auf-
nahmeklammer anbringen.
6. Mit dem Arretierbolzen von oben fixieren.
"Justagvorrichtung 6430/1
Fig. 6: Justagevorrichtung 6430/1
Fahrunterstützung optional
Fig. 7: Fahrunterstützung
¶ Fahrunterstützung links und rechts mit den beiden
Schrauben am Grundgestell montieren.
Fig. 8: Fahrunterstützung montiert
Fig. 9: Position fahren
1 Bohrung für Deichsel
2 Fahrunterstützung ausgefahren
