5. Montering /Uppbyggnad
5.1 Justeringsanordning 6430/1

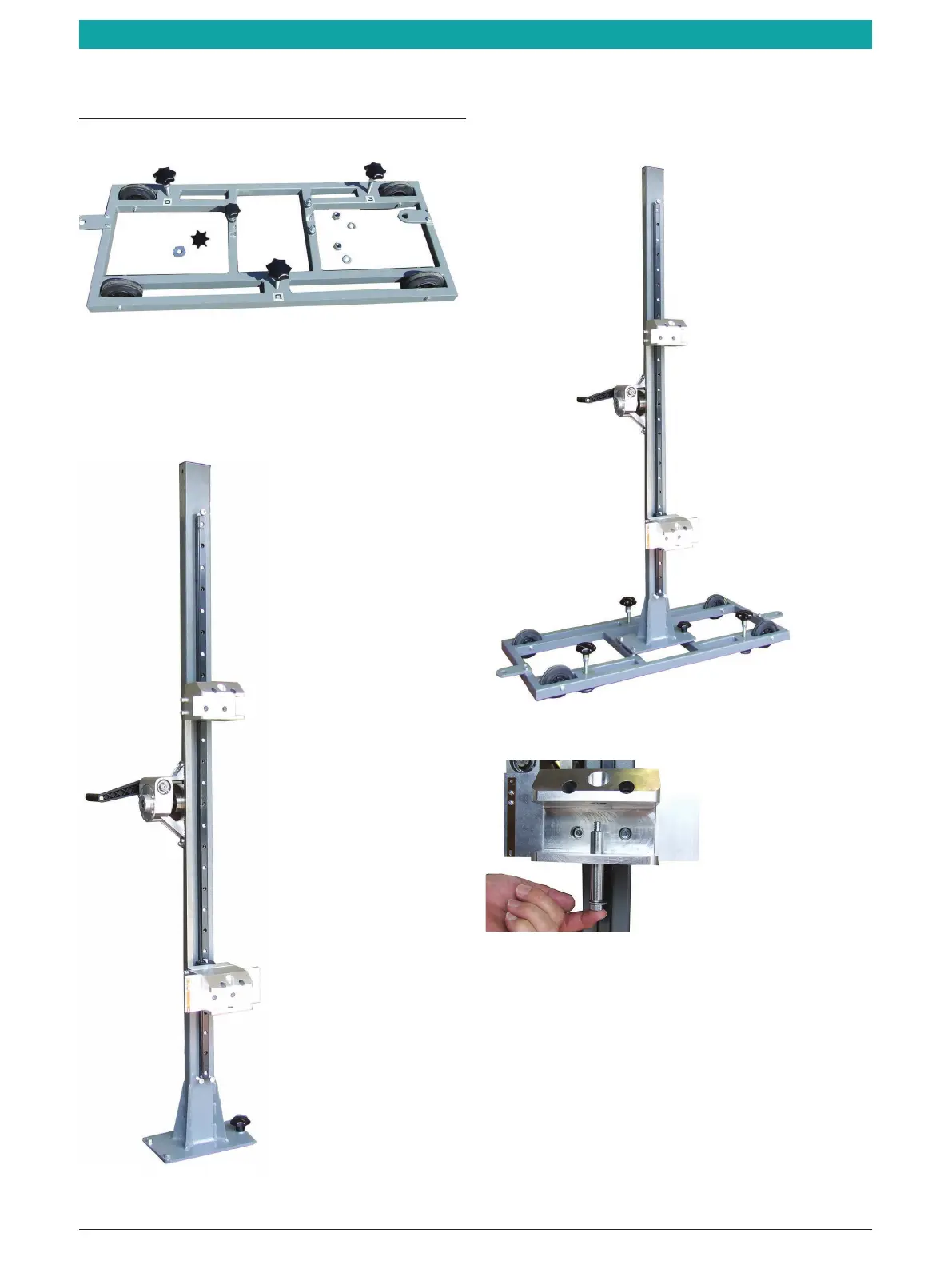

Fig. 1: Grundstativ
i Ändra varken de koniska brickorna och tätningarna
eller tallriksfjädrarna.
Fig. 2: Pelare
1. Montera pelaren på grundstativet med de förmonte-
rade skruvarna.
2. Montera veven på snäckaxelns tapp med gängstift.
Fig. 3: Pelare med grundstativ
Fig. 4: Undre fäste pelare
3. Ta bort arreteringsaxeln ur pelarens undre fäste.
