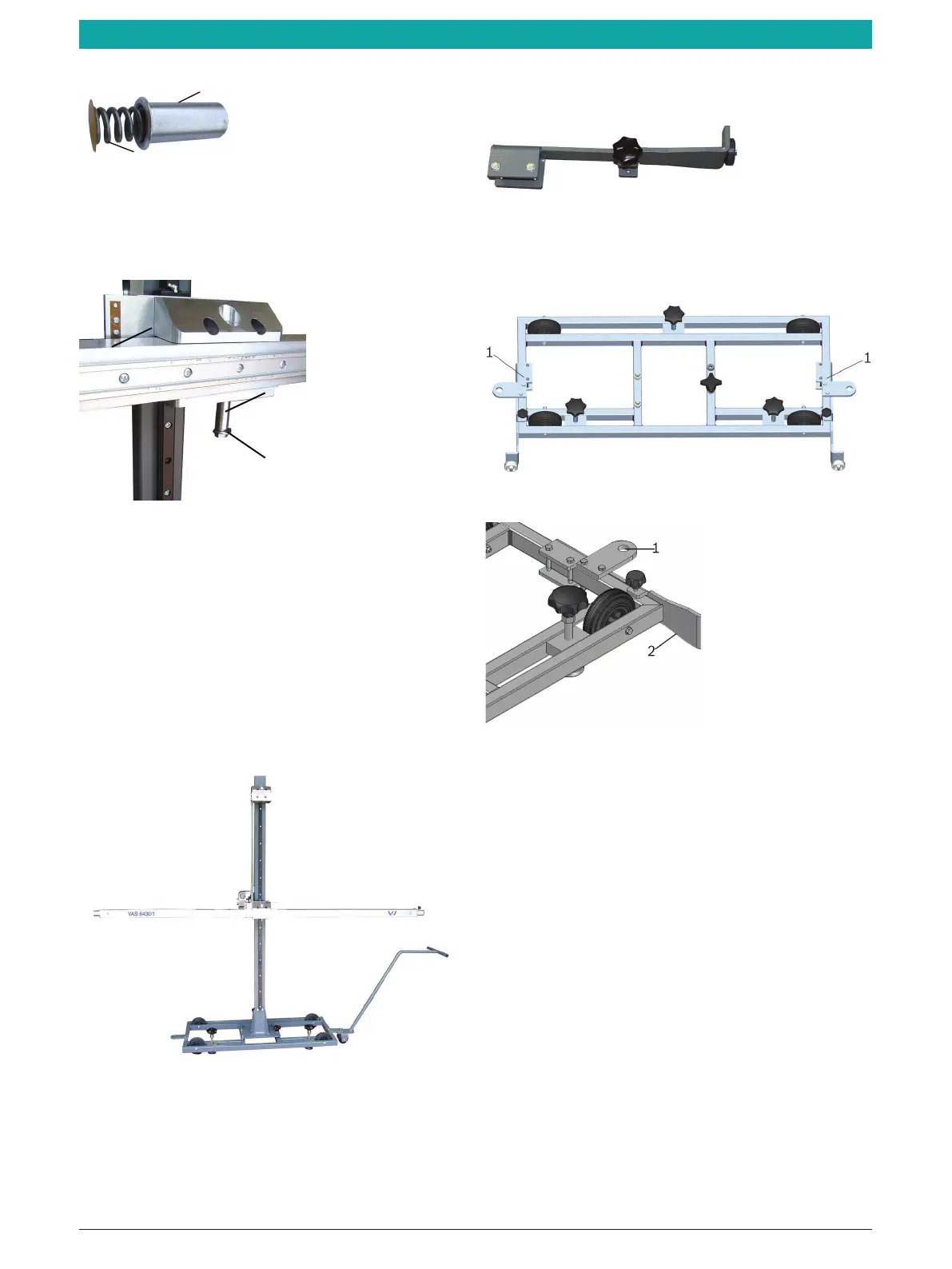

74 | VAS 6430 | Produktbeskrivningsv |
1 690 386 012 2013-09-24| Beissbarth GmbH
1
2
1 Fjäderhylsa
2 Returfjäder
4. Montera fjäderhylsan med returfjäder i justerings-
balkens hål Ø20.
1
2
3
Fig. 5: Fixering med låsbult
1 Låsbult
2 Teflonbricka
3 Justeringsbalk
i Den bifogade teflonbrickan måste ligga mellan
balkens undersida och hållarklämman.
5. Montera justeringsbalken vid hållarklämmans
genomgående hål.
6. Fixera uppifrån med låsbulten.
"Justeringsanordning 6430/1
Fig. 6: Justeringsanordning 6430/1
Stöd, tillval
Fig. 7: Stöd
¶ Montera stödet på grundstativets högra och vänstra
sida med de båda skruvarna.
Fig. 8: Stödet monterat
Fig. 9: Köra i läge
1 Hål för stång
2 Stöd utkört
