4
163
REGULACIONES
REGLAGES
CONTROL Y REGULACION JUEGO
MANILLAR

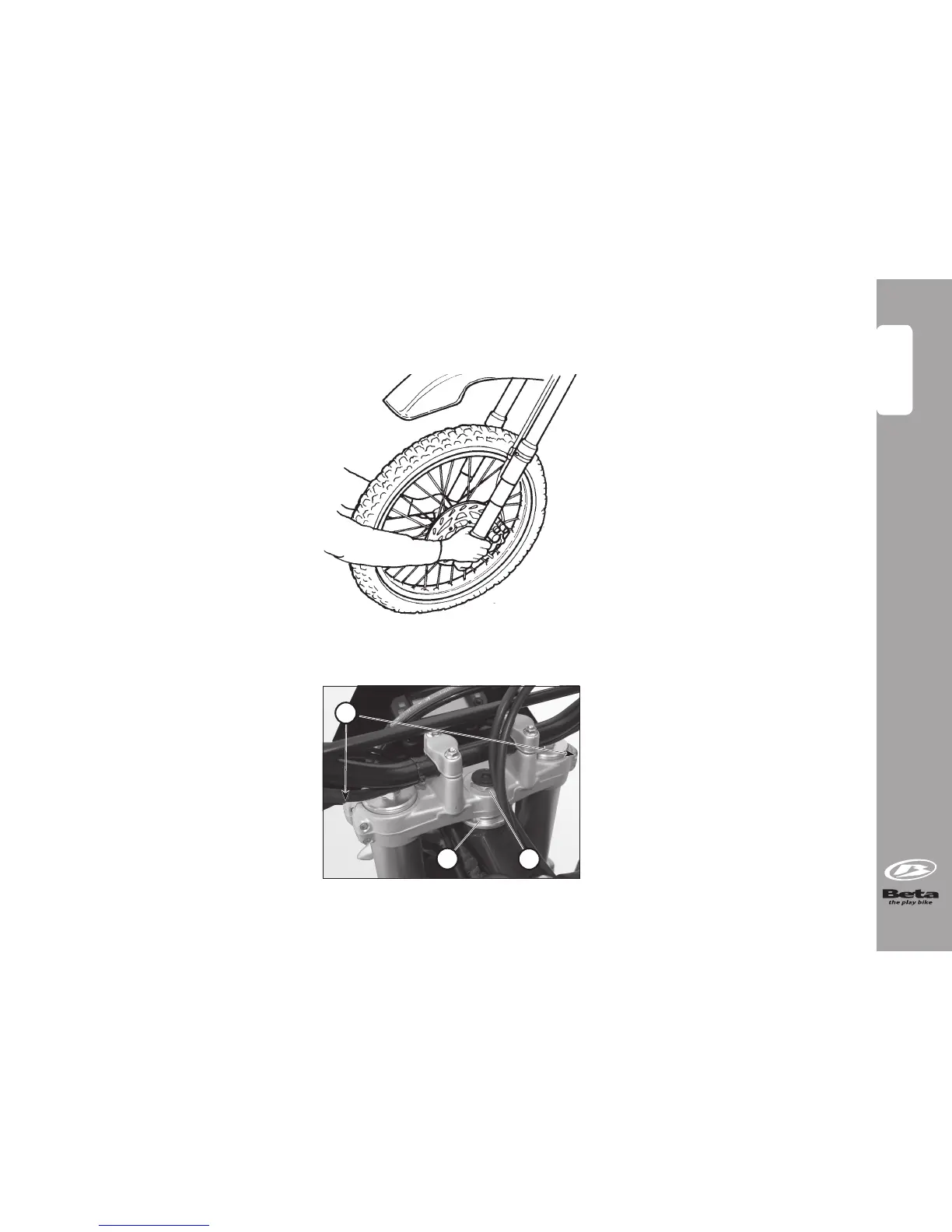

Verifi car periódicamente el juego
de la tija del manillar, moviendo
hacia delante y hacia atrás la hor-
quilla, tal y como ilustra el dibujo.
En caso de haber juego, proceder a
la regulación, operando del modo
siguiente:
- Desenroscar los tornillos A
- Afl ojar la tuerca B
- Corregir el juego actuando sobre
la hilera C
Para el apriete y montaje, proceder
del modo inverso.
Nota: Una correcta regulación,
además de no dejar juego, tam-
poco debe causar endurecimiento
o irregularidad durante la rotación
del manillar.
CONTROLE ET REGLAGE JEU
DIRECTION
Vérifi ez périodiquement le jeu de la
colonne de direction en bougeant
d’avant arrière la fourche comme
illustré sur la fi gure.
Dans le cas ou du jeu serait décelé,
procédez au réglage en opérant
ainsi:
- dévisser les vis A.
- relâcher l’écrou B.
- récupérer le jeu en intervenant sur
la bague C.
Pour le reblocage procéder dans
le sens inverse.
Note: Un réglage correct, ne doit
pas causer de durcissement ou
d’irrégularité durant la rotation du
guidon.
A
C B
