EINSTELLUNGEN

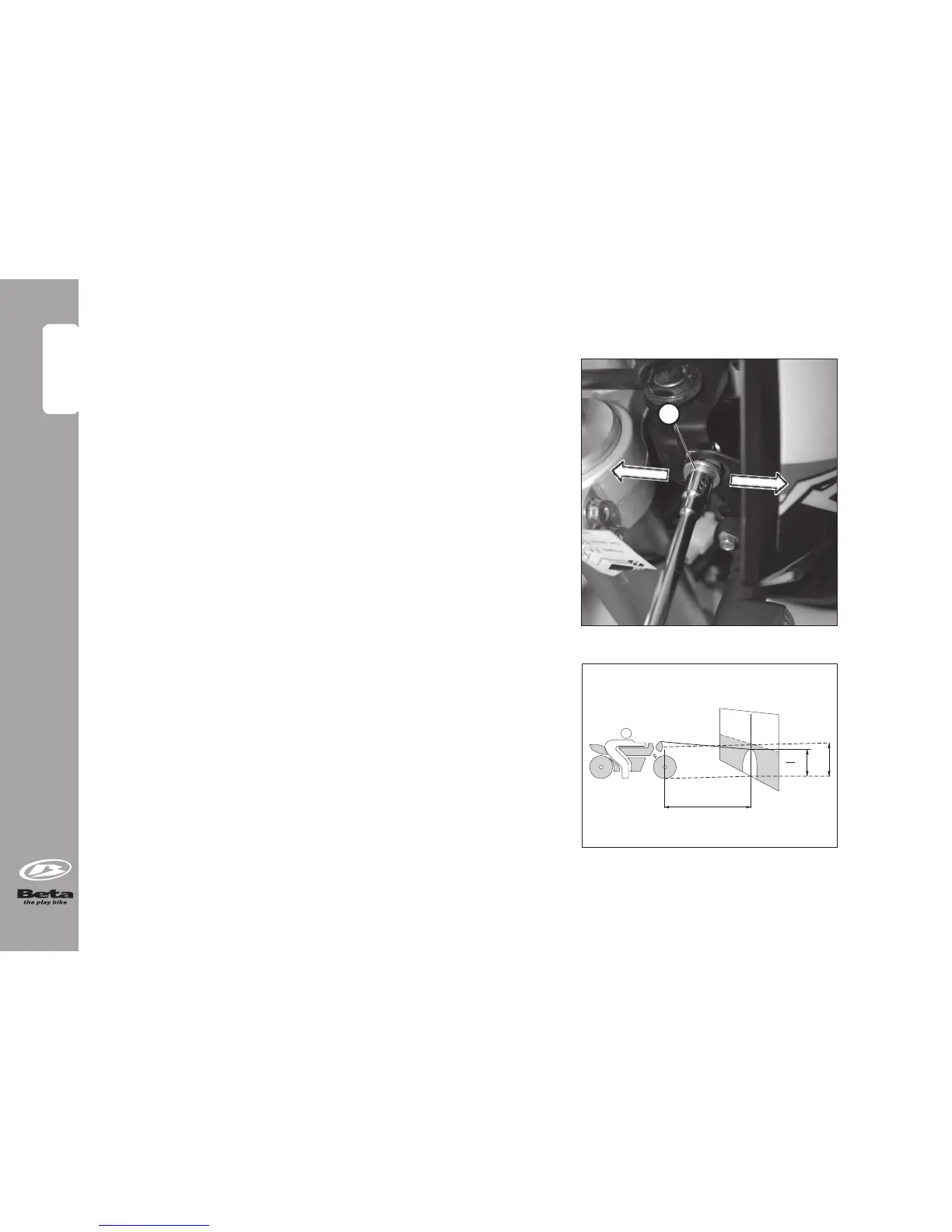

EINSTELLEN DES SCHEINWERFERS
• Zum Einstellen des Scheinwerferstrahls die Befestigung-
sschrauben A rechts und links an der Maske lösen,
die Befestigungsschrauben und den Schlitzlöchern
der Masken-Halterung verschieben und die Neigung
der Scheinwerfereinheit zusammen mit der Maske von
Hand einstellen.
• Der Scheinwerfer muß in regelmäßigen Abständen
eingestellt werden. Der Scheinwerfer kann nur in der
Höhe verstellt werden.
• Das Fahrzeug in einem Abstand von 10 auf einem
ebenen Untergrund vor eine Wand stellen (nicht auf
den Ständer stellen).
• Den Abstand der Scheinwerfermitte vom Boden messen
und die Wand in einem Abstand von 9/10 des gemes-
senen Wertes markieren.
• Das Fahrlicht einschalten, sich auf das Motorrad setzen
und überprüfen, dass sich der Scheinwerferstrahl knapp
unterhalb der Wandmarkierung befi ndet.
Anmerkung: Nach dem Einstellen des Scheinwerferstrahls
sicherstellen, dass die zwei Befestigungsschrauben an der
Maske wieder festgezogen werden.
A
10 m
9
10
x
x
