233
3
WARTUNG UND KONTROLLEN

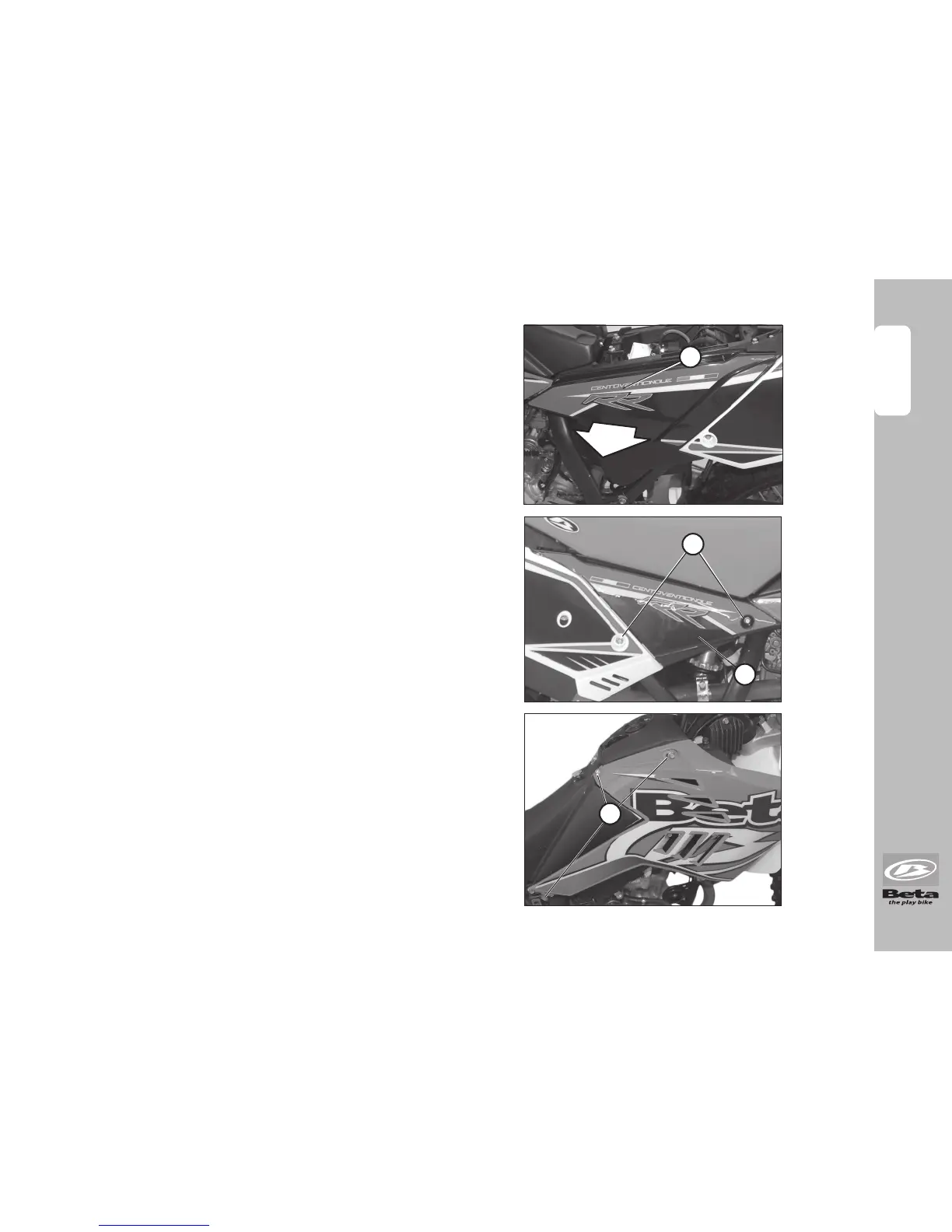

AUSBAU DER PLASTIKTEILE
Damit Kontrollen und Arbeiten in einigen Bereichen des
Fahrzeugs leicht ausgeführt werden können, müssen
Karosserieteile wie folgt ausgebaut werden:
Ausbau der Seitenteile Luftfi lter
Die vier Befestigungsschrauben A (zwei auf jeder Seite)
abschrauben und die hinteren Seitenteile abmontieren.
Mit der oberen Schraube ist außer dem hinteren Seitenteil
auch der obere Teil des Kotfl ügels befestigt.
Ausbau der vorderen Seitenteile
Zum Ausbau der linken Seitenverkleidung (A) muss diese
nach außen gezogen und aus den Befestigungsstiften
ausgehakt werden. Zum Ausbau der rechten Seitenver-
kleidung (B) die beiden Befestigungsschrauben (C) am
Rahmen abschrauben.
Die vorderen Seitenverkleidungen sind jeweils mit 3 Schrau-
ben C am Rahmen und am Tank befestigt. Zum Ausbau
der Seitenverkleidungen die Schrauben abschrauben.
A
C
B
C
