4
247
EINSTELLUNGEN

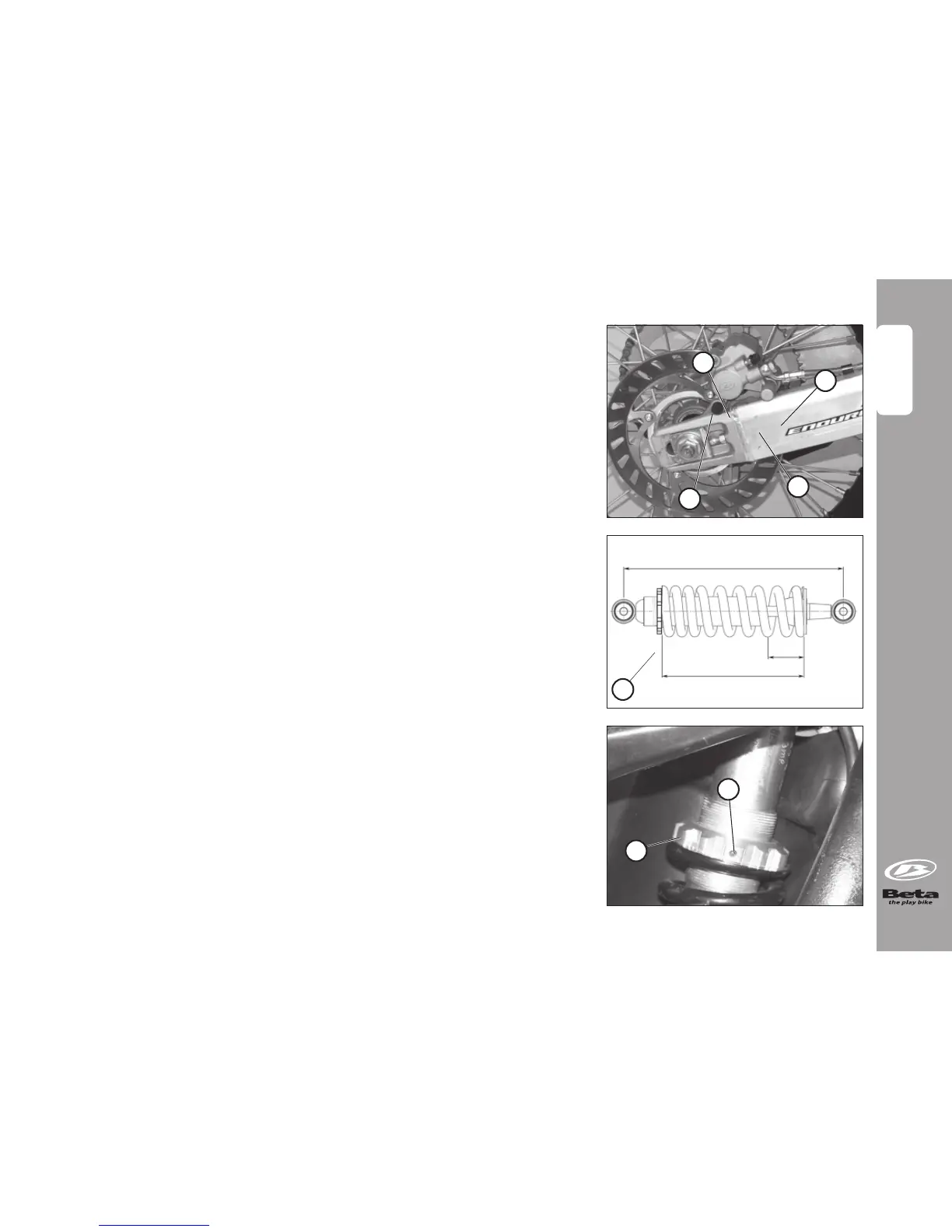

SPANNEN DER KETTE
Damit die Antriebskette länger hält, sollte regelmäßig die Kettenspannung
kontrolliert werden.
Die Ketten im sauber von abgelagertem Schmutz halten und schmieren.
Empfohlenes Spiel: 20 ÷ 25 mm
- Die Mutter A lösen.
- Die Kontermutter B lösen.
- Die Schraube C verstellen.
- Auf der gegenüber liegenden Seite die Schraube auf die gleiche Position
einstellen.
- Die Ausrichtung des Rades anhand der Position der Markierungen D
prüfen.
- Die Mutter A wieder festziehen. Dabei muss der Kettenspanner in Anschlag
an der Stellvorrichtung gehalten werden.
- Die Kontermutter B wieder festschrauben.
B
C
D
A
EINSTELLUNG DES HINTEREN STOSSDÄMPFERS
Einstellung der Federvorspannung
Zur Einstellung der Stoßdämpferstärke muss der Gewindering A verstellt
werden. Die Stoßdämpferstärke kann durch Änderung der Federvorspan-
nung zum Standardwert eingestellt werden.
Bevor der Gewindering gedreht wird, muss die Madenschraube am Gewin-
dering mit einem 2,5mm Inbusschlüssel gelöst werden.
Nach der Einstellung nicht vergessen die Madenschraube B wieder fest-
zuziehen.
Bei allen Betriebsstörungen wenden Sie sich bitte an unser autorisiertes
Kundendienstnetz.
445
271
A
B
A
144
