REGOLAZIONI
ADJUSTMENTS

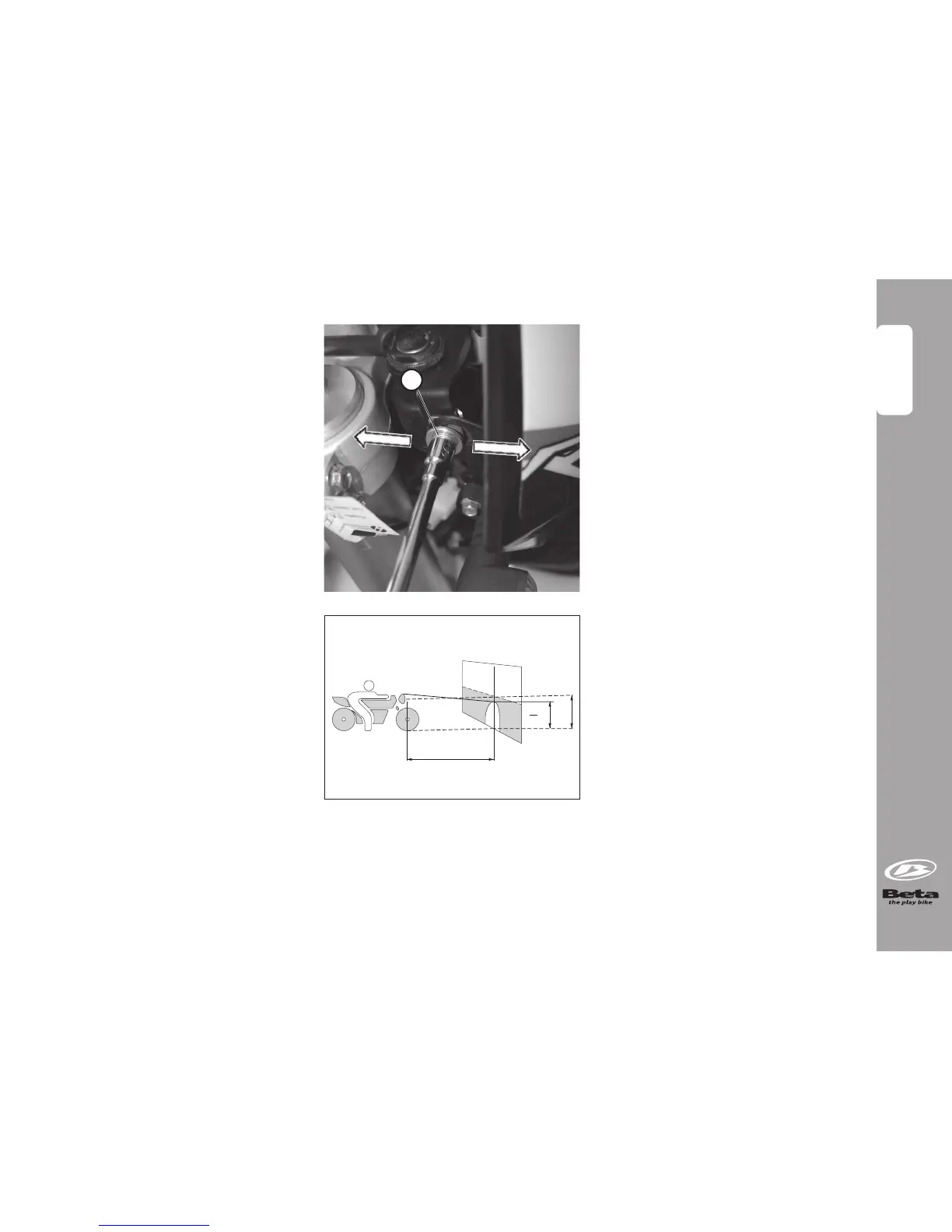

REGOLAZIONE FASCIO LUMINOSO
• La regolazione del fascio lumi-
noso avviene allentando le viti
di fi ssaggio A dx e sx della ma-
scherina e cambiando manual-
mente l'inclinazione del gruppo
ottico completo di mascherina
facendo scorrere le viti di fis-
saggio nelle asole del supporto
mascherina.
• L’orientamento del fascio lumino-
so va verifi cato periodicamente.
La regolazione è soltanto vertica-
le.
• Porre il veicolo (in piano, ma non
sul cavalletto) a 10 m da una
parete verticale.
• Misurare l’altezza dal centro del
proiettore a terra e riportarla con
una crocetta sul muro a 9/10
dall’altezza del faro.
• Accendere la luce anabbaglian-
te, sedersi sulla moto e verifi care
che il fascio luminoso proiettato
sulla parete sia di poco al di
sotto della crocetta riportata sul
muro.
Nota: Una volta regolato il fascio
luminoso assicurarsi di bloccare
le due viti di fi ssaggio mascherina.
ADJUSTING THE HEADLIGHT
• The beam is adjusted by loosen-
ing the left and right fi xing screws
A of the mask and manually
changing the inclination of the
mask's complete optical unit by
sliding the fi xing screws into the
support slots.
• Periodically check the direction
of the beam. The beam can only
be adjusted vertically.
• Place the vehicle on level ground
(but not on the stand) 10 metres
from a vertical wall.
• Measure the height of the head-
light centre above the ground
and then draw a cross on the
wall at 9/10 of the height of the
headlight centre.
• Turn on the low beam, get on
the motorbike and check that
the headlight beam on the wall
is slightly lower than the cross
drawn previously.
Note: Once the light beam is ad-
justed, ensure that the two fi xing
screws of the mask are blocked.
10 m
9
10
x
x
A
