- 14 -
IT
Centrale di comando
La centrale permette di azionare sino ad un massimo di quattro dissuasori collegati in parallelo ottenendo così il funzionamento simultaneo
con un unico quadro di comando.
Utilizzare una scatola di derivazione, con grado di protezione adeguato, per e ettuare le connessioni tra i dissuasori in modo da evitare in-
gombranti giunte in prossimità del quadro di comando.
CAVI MOTORE:
Collegare in parallelo rispettando la polarità dei motori unendo tra loro i cavi neri, i cavi marroni, i cavi
blu. Se presenti, i cavi grigi vanno uniti con i cavi blu.
CAVI CONDENSATORI:
Collegare in parallelo i condensatori forniti con ciascun dissuasore.
CAVI ELETTROFRENI:
Collegare in parallelo i cavi BIANCHI degli elettrofreni (non disponibile per GRIZZLY
/ OAK 800.4
)
CAVI LUCI:
Collegare in parallelo i cavi GIALLI delle luci led
CAVI AVVISATORE ACUSTICO:
Collegare in parallelo i cavi ROSA, dell’ avvisatore acustico.
CAVI FCA:
Collegare in serie i cavi VERDI del necorsa di apertura
CAVI FCC
(solo GRIZZLY / OAK 800.4): Collegare in parallelo i cavi BIANCHI del necorsa di chiusura (in uso no al 2012)
Collegare in serie i cavi BIANCHI del necorsa di chiusura (in uso dal 2013)
CAVI ANTIFURTO:
Collegare in serie i cavi ARANCIONE del contatto antifurto, se previsto
CAVI RESIST. RISCALD.:
Collegare in parallelo i cavi ROSSI della resistenza riscaldante, se previsto (non disponibile per
GRIZZLY
/ OAK 800.4
).
CAVI ELETTROVALVOLA: Collegare in parallelo i cavi ROSSI delle elettrovalvole
(solo GRIZZLY
/ OAK 800.4
)
In caso di qualsiasi malfunzionamento veri care che sia stato selezionato il dissuasore corretto (paragrafo 5)
- Doppio lampeggio sulle luci del cappello. Indica la richiesta manutenzione programmata. veri care i parametri -2°liv., -2°liv., -2°liv.
- Triplo lampeggio sul cappello luci e stato 14 o 15 sul display a nemanovra. Veri care il necorsa di apertura e il contatto di pressostato a
ne chiusura (solo GRIZZLY / OAK 800.4).
T2
T1
T3
T4
ITALIANO
11. AVVERTENZE
Si raccomanda di eseguire un’installazione che preveda tutti gli accessori necessari ad assicurare il funzionamento secondo normativa vigente,
impiegando sempre dispositivi originali .
L’utilizzo e l’installazione di queste apparecchiature deve rispettare rigorosamente le indicazioni fornite dal costruttore che non può essere
considerato responsabile per eventuali danni derivanti da uso improprio o irragionevole.
Il costruttore declina ogni responsabilità per le possibili inesattezze contenute nel seguente pieghevole e si riserva il diritto di apportare mo-
di che in qualsiasi momento senza preavviso alcuno.
10. RISOLUZIONE DEI PROBLEMI

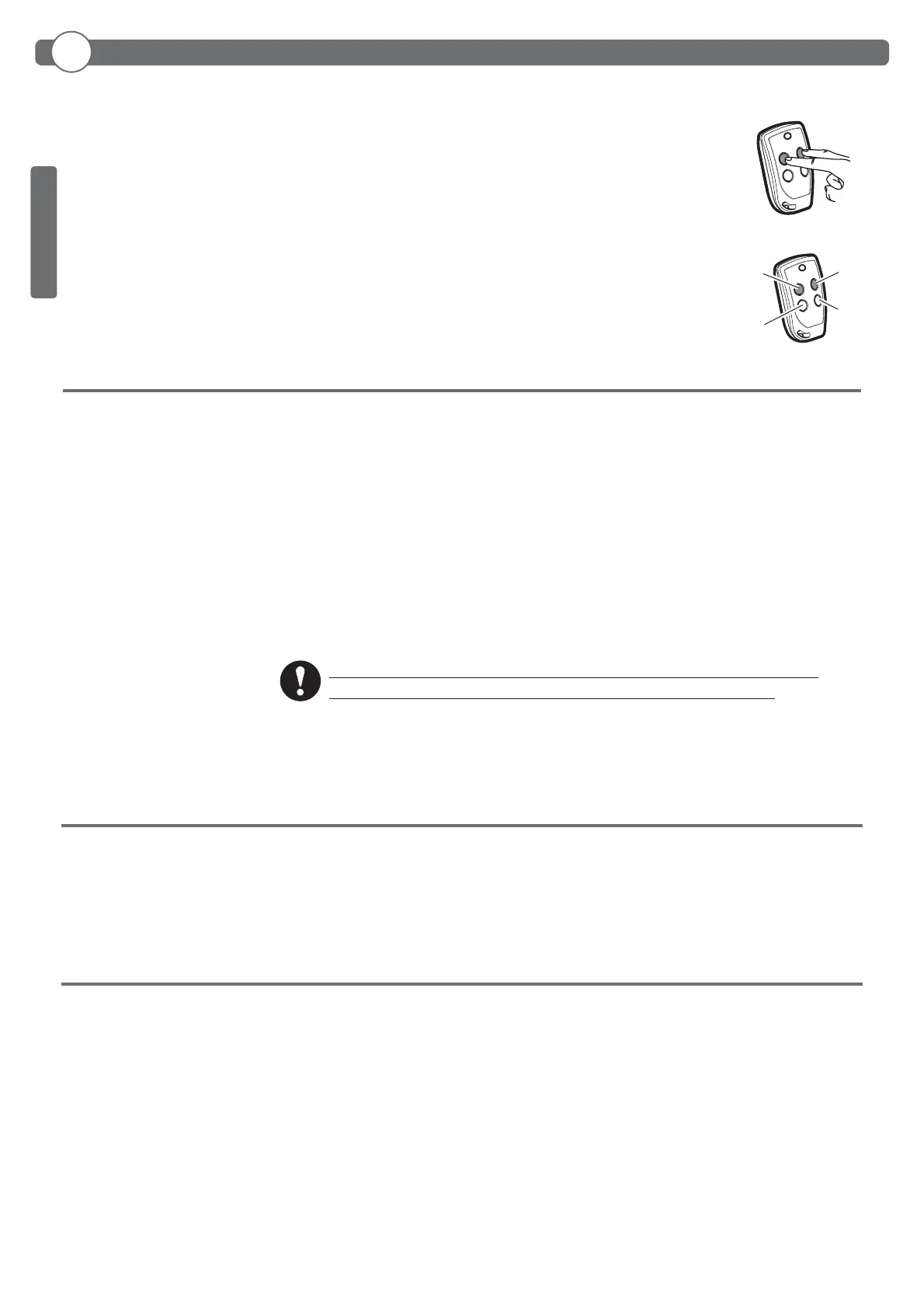

Questo modalità serve per eseguire una copia dei tasti di un trasmettitore già memorizzato nella ricevente
senza accedere alla ricevente.
Il primo trasmettitore deve essere memorizzato in modo manuale (vedi paragrafo 8.4).
a) Premere il tasto nascosto del trasmettitore già memorizzato.
b) Premere il tasto T del trasmettitore già memorizzato che si desidera attribuire anche al nuovo trasmettitore.
c) Premere entro 10s, il tasto nascosto del nuovo trasmettitore da memorizzare.
d) Premere il tasto T che si desidera attribuire al nuovo trasmettitore.
e) Per memorizzare un’altro trasmettitore, ripetere dal passo (c) entro un tempo max di 10 secondi, altrimenti
la ricevente esce dal modo programmazione.
f) Per copiare un altro tasto, ripetere dal passo (a) attendendo l’uscita dal modo programmazione (o togliendo
alimentazione alla ricevente).
8.5 PROGRAMMAZIONE MODALITÁ AUTOAPPRENDIMENTO
Tasto nascosto
9. COLLEGAMENTI PER IL FUNZIONAMENTO SIMULTANEO (FIG. A)
