Centrale de commande
FR
- Avant d’actionner une commande sur l’automation, véri er d’avoir sélectionné la borne exacte de la façon suivante :
Sélection de la borne
- Pour sélectionner la borne, appuyer sur les touches F et + pendant 2 secondes.
- Sélectionner ensuite la borne avec les touches +/-.
- Pour con rmer, appuyer sur les touches F et +.
- Sélectionner la fréquence du réseau depuis le paramètre (voir programmation de 3e niveau).
- (Uniquement GRIZZLY / OAK 800.4) Sélectionner le type de pressostat avec le paramètre (voir programmation de 3e niveau).
- Véri er le mode de branchement pour fonctionnement simultané, en cas de pilotage de plusieurs plots simultanément (voir paragraphe 9).

GRIZZLY Ø273-600

EASY Ø115-500

DK Ø210-500

GRIZZLY Ø273-800 / OAK 800.4

EASY Ø200-700

DK Ø210-700

GRIZZLY Ø273-600/SCT

DEFENDER Ø273-700

DK/500V

GRIZZLY Ø273-800/SCT / OAK 800.4/SCT

DEFENDER Ø273-700A

DK/700V

DKN Ø220-500

DK/E-V

DKN Ø220-700

DK/E-S
Electrovanne (230 Vac) uniquement GRIZZLY / OAK 800.4
FRANÇAIS

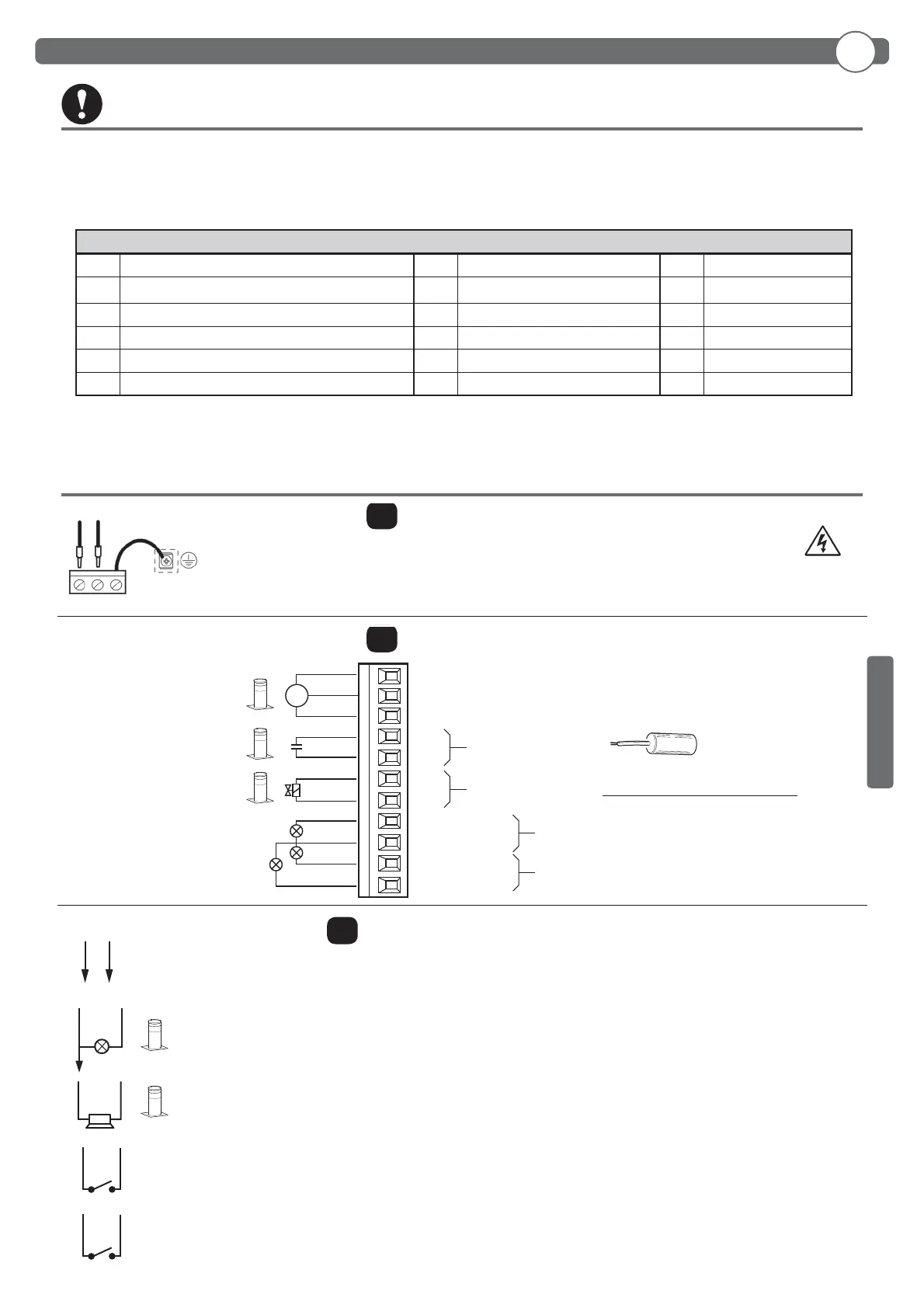

5. OPERATIONS PRELIMINAIRES
LINEA 230V
Alimentation à 230V 50/60Hz avec protection interne à mov et fusible (5x20) de 8A T.
Branchez la phase et le neutre comme reporté sur la plaquette. Utilisez un câble type H07RN-F 2x1,5+T min.
Brancher le conducteur jaune/vert du réseau d’alimentation à la borne deterre de l’appareil.
6. CONNEXIONS ET DESCRIPTION DES ENTRÉES ET DES SORTIES
6.3
J7
BORNIER ACCESSOIRES/SORTIE
6.1
J2
BORNIER DE PUISSANCE
6.2
J5
BORNIER DE PUISSANCE
L
NE
2nd
CH
RX
24 Vac
LED
24 Vac
BZ
BZ
AUX AUX
MOTA
COM
MOTB
CAP
EV
CAP
EV
SL
GR
RD
M
MOTA/APERTURA
MOTB/CHIUSURA
Clignotant (230 Vac)
Feu de signalisation (230 Vac)
CAP
CAP
EV
EV
SL (clignotant)
SL COM
GR (feu vert)
RD (feu rouge)
COM
TABLEAU BORNES
Condenseur moteur
(Fourni avec bornes)
OUT24
Uscita 24Vac, 1A MAX
LED (Témoins lumineux couvercle)
Sortie auto-alimentée 24Vac, 100mA max
BZ (Avertisseur sonore couvercle)
Sortie auto-alimentée 24Vac, 100mA max
AUX
Sortie programmable de relais à contact propre 500mA max, 24Vac/dc. Pour les mises au point, utiliser le paramètre -2° niv.
2nd CH RX
Sortie à relai à contact libre; 500mA max, 24Vac/dc
