Central de mando
- Antes de enviar un mando al automatismo, asegurarse de haber seleccionado correctamente el tipo de disuasor del siguiente modo:
Selección del disuasor
- Para seleccionar el disuasor conectado, mantener pulsadas las teclas F y + durante 2 segundos.
- Seleccionar el tipo de disuasor utilizando los pulsadores +/-.
- Para con rmar, pulsar las teclas F y +.
- Seleccionar frecuencia de red mediante parámetro (ver programación de tercer nivel).
- (Sólo para GRIZZLY / OAK 800.4) Seleccionar el tipo de presostato mediante el parámetro (ver programación de tercer nivel).
- Comprobar la modalidad de conexión para el funcionamiento simultáneo, si se pilotan más disuasores simultáneamente (ver apartado 9).

GRIZZLY Ø273-600

EASY Ø115-500

DK Ø210-500

GRIZZLY Ø273-800 / OAK 800.4

EASY Ø200-700

DK Ø210-700

GRIZZLY Ø273-600/SCT

DEFENDER Ø273-700

DK/500V

GRIZZLY Ø273-800/SCT / OAK 800.4/SCT

DEFENDER Ø273-700A

DK/700V

DKN Ø220-500

DK/E-V

DKN Ø220-700

DK/E-S
Electroválvula (230Vac) solamente GRIZZLY / OAK 800.4
ES
ESPAÑOL

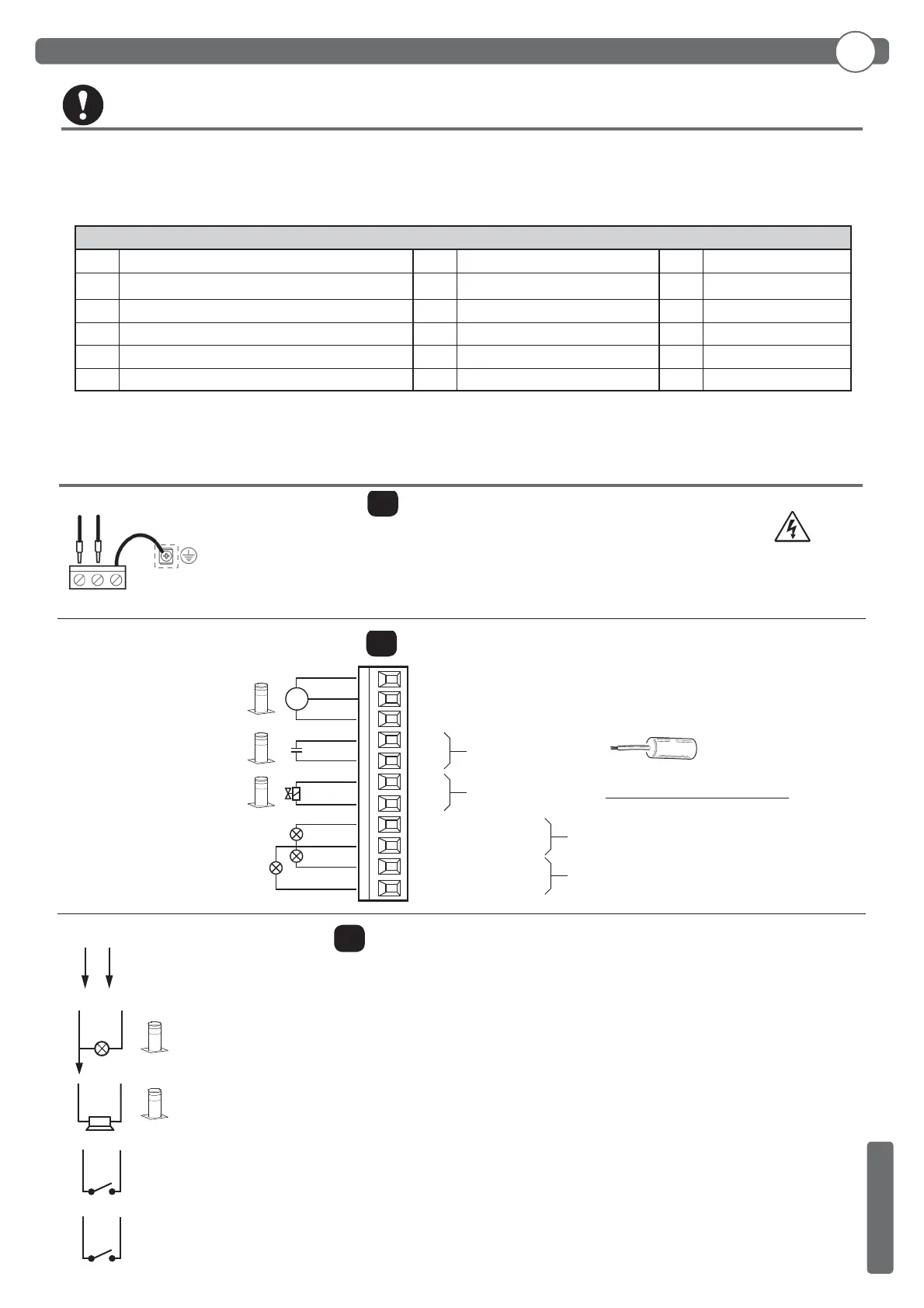

5. OPERACIONES PRELIMINARES
LÍNEA 230V
Alimentación a 230V 50/60Hz con protección interna de movimiento y fusible (5x20) de 8A T.
Conectar la fase y el neutro como se muestra en la serigrafía. Utilizar un cable de tipo H07RN-F 2x1,5+T
min.
Conecte el conductor amarillo/verde de la red de alimentación al borne de tierra del aparato.
6. CONEXIONES Y FUNCIONES DE ENTRADAS Y SALIDAS
6.3
J7
BORNERO ACCESORIOS/SALIDAS
6.1
J2
BORNERO DE POTENCIA
6.2
J5
BORNERO DE POTENCIA
2nd
CH
RX
24 Vac
LED
24 Vac
BZ
BZ
AUX AUX
MOTA
COM
MOTB
CAP
EV
CAP
EV
SL
GR
RD
M
MOTA/APERTURA
MOTB/CHIUSURA
luz intermitente (230Vac)
Semáforo (230Vac)
CAP
CAP
EV
EV
SL (luz intermitente)
SL COM
GR (luz verde)
RD (luz roja)
COM
CUADRO DISUASOR
L
NE
Condensador motor
(Suministrada con el disuasor)
OUT24
Salida 24Vac, 1A MAX
LED (Luces de la tapa)
Salida autoalimentada. 24 Vca, 100 mA máx.
BZ (Zumbador de la tapa)
Salida autoalimentada. 24 Vca, 100 mA máx.
AUX
Salida programable de relé con contacto limpio 500mA máx., 24Vca/cc. Para las con guraciones, utilizar el parámetro -2°niv.
2nd CH RX
Salida con relé de contacto exento de tensión; 500mA max, 24Vca/cc
