- 40 -
Centrale de commande
FR
EF Sortie frein électrique (Non disponible pour GRIZZLY / OAK 800.4)
Connexion pour les deux ls blancs alimentant le frein électrique de stationnement équipant le moteur.
L’activation intervient seulement si la borne est complètement levée (24Vcc / 12Vcc)
BT Entrée pour alimentation continue du frein électrique en cas d’interruption du courant
(Non disponible pour GRIZZLY / OAK 800.4)
Elle permet l’alimentation continue du frein électrique même en absence de courant et prévient donc la descente
de la borne en cas d’interruption du courant. Ne pas brancher directement la batterie à cette entrée, mais demander
l’accessoire original “BATT-US”.
ANTENNA
Branchement antenne pour récepteur intégré.
START
Entrée N.O. actionnant la montée et la descente de la borne. Pendant la montée, l’actionnement reste sans e et.
PDM
Entrée programmable avec les paramètres -3°niveau, -3°niveau et -2°niveau. Duplicable dans la sortie AUX.
OPEN
Entrée N.O. d’ouverture seulement. En maintenant l’actionnement de cette entrée, l’automation e ectuera la manœuvre
d’ouverture et e ectuera la refermeture automatique éventuelle, seulement lorsque l’entrée sera désactivée. On y connecte
les horloges ou les temporisateurs journaliers ou hebdomadaires.
CLOSE
Entrée N.O. de fermeture. Elle ferme l’automation, mais seulement si les dispositifs de sécurité n’ont pas été activés. Modalité
de fonctionnement programmable avec le paramètre -1°niveau.
FTC
Entrée N.C. de sécurité (Cellules photoélectriques). Créer le programme voulu à travers la programmation du paramètre -
1°niveau. Ne se déclenche qu’en fermeture, ne se déclenche jamais en ouverture.
STOP
Entrée N.C. de sécurité. Son activation arrête immédiatement l’automation. Pendant le temps de pause, une commande de
stop arrête la descente automatique en laissant la borne levée dans l’attente de commandes.
FCA
Entrée N.O. de n de course en ouverture. Quand elle est activée, la course d’ouverture est arrêtée.
FCC
Entrée pressostat de n de course en fermeture (voir paragraphe 7.4, paramètre PP). Quand elle est activée, la
course de fermeture est arrêtée (Uniquement pour GRIZZLY / OAK 800.4).
FRANÇAIS

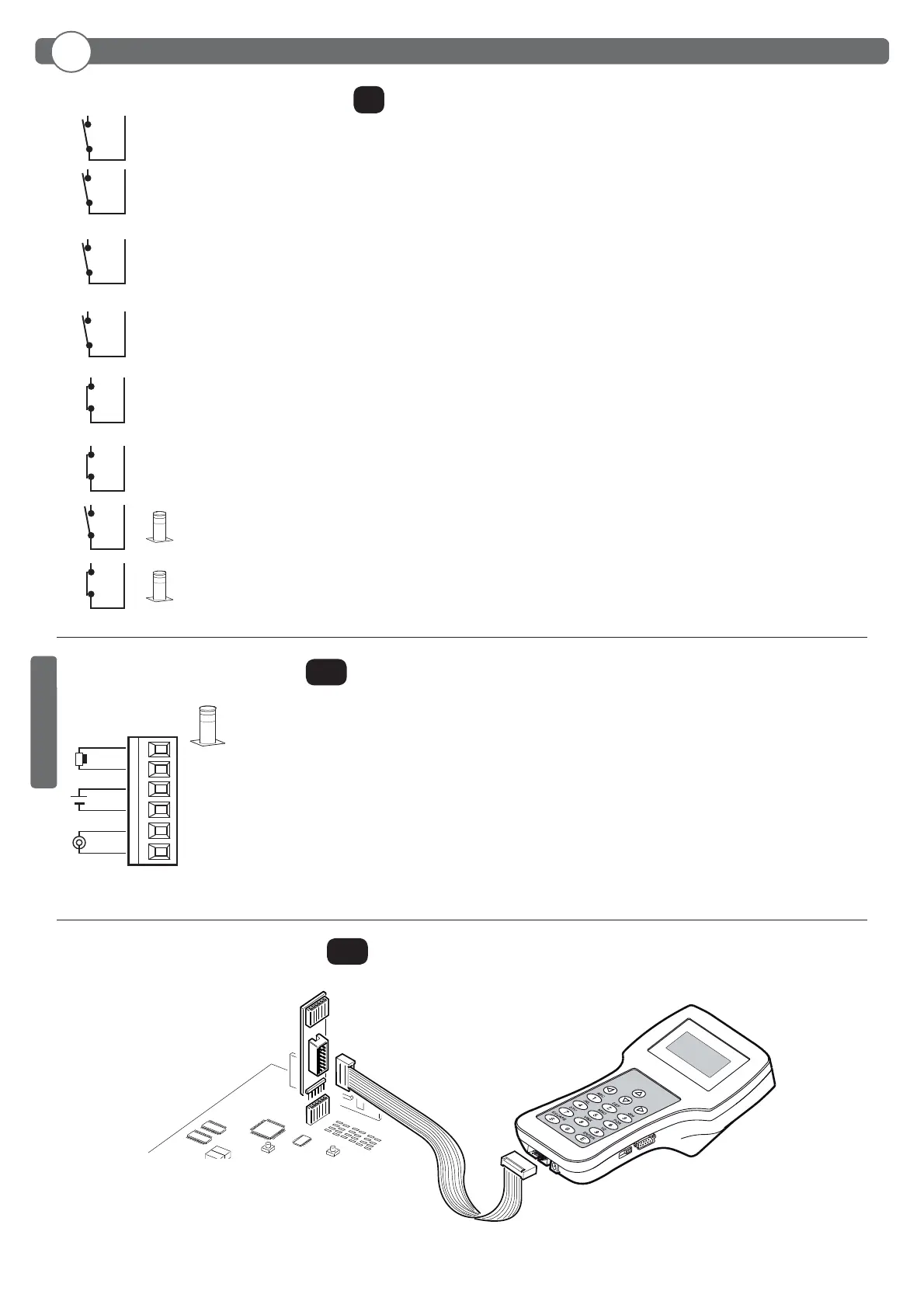

6.4
J9
BORNIER ENTRÉES/SORTIES
6.5
J10
BORNIER FREIN ELECTRIQUE/ANTENNE
6.6
J13
CONNECTEUR PROGRAMMATEUR
FTC
COM
STOP
COM
FCC
COM
START
COM
PDM
COM
OPEN
COM
CLOSE
COM
EF
BAT
+
SHIELD
ANT
FCA
COM
